ROTATIONSLASER R15M ı Bedienungsanleitung
Messgrundlagen:
Der Rotationslaser kombiniert einen Laserstrahl mit einer Motormechanik. Sie erhalten
damit die Möglichkeit auf einfachste Weise horizontale und vertikale Nivelierarbeiten
durchzuführen.
Der Rotationslaser ist vielseitig einsetzbar z.B. auf Baustellen und bei Dekorationsarbeiten.
D
Messungen können in einem Radius von bis zu 15 m durchgeführt werden.
Messungen dürfen nur im Temperaturbereich von 0°C bis +40°C vorgenommen werden.

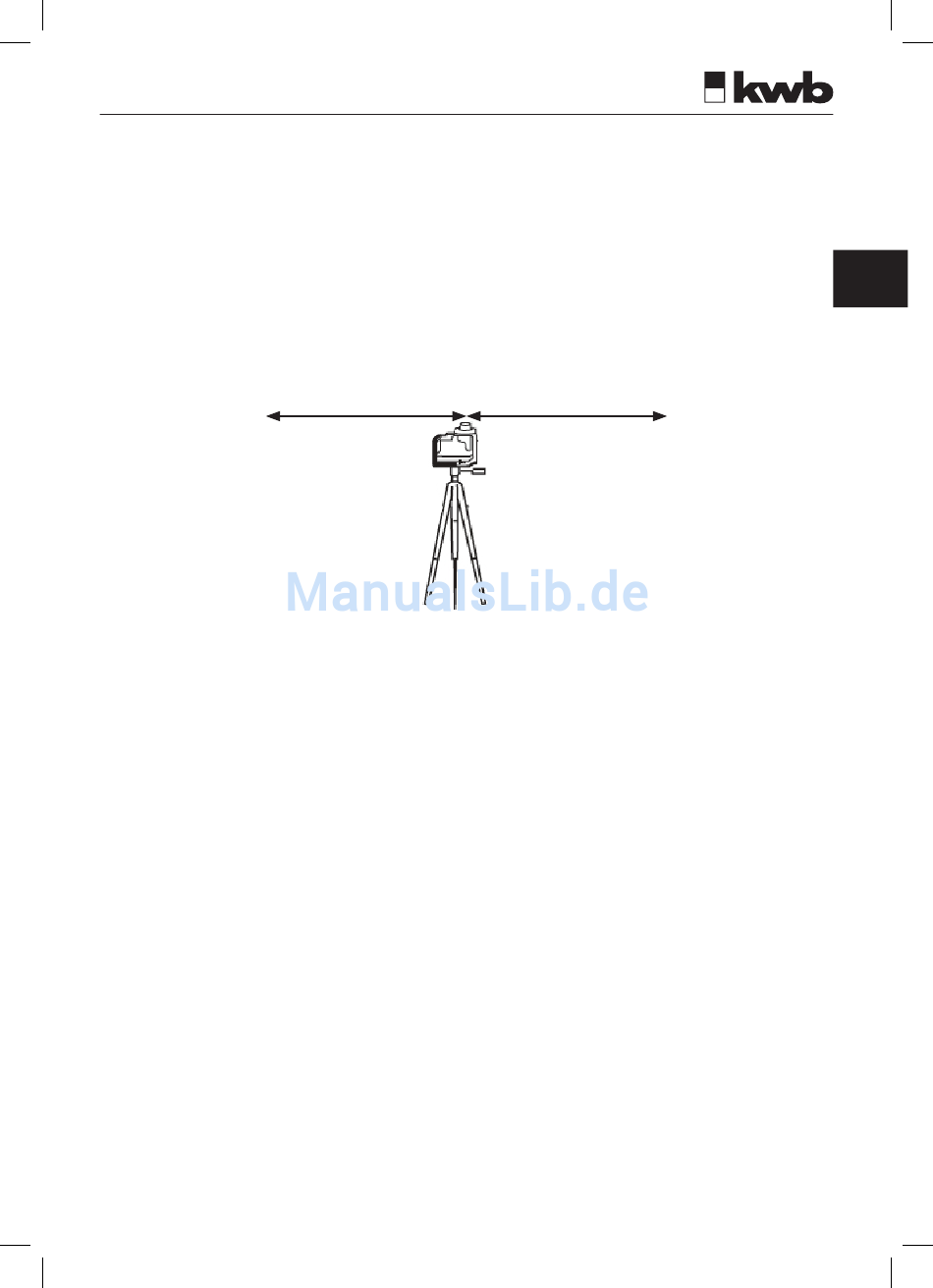

Messlänge:
15,0m 15,0m
Aufbau
Schalten Sie den Rotationslaser ein, indem Sie die Taste (c) für ca. 2 Sekunden drücken.
Die grüne Libellenbeleuchtung schaltet sich ein und signalisiert, dass das Gerät
einsatzbereit ist. Um das Gerät auszuschalten drücken Sie erneut die Taste (c).
Der Rotationslaser kann bei Bedarf auf handelsübliche Baustative montiert werden (nicht
im Lieferumfang enthalten).
Anwendung
1) Horizontale Rotation
Stellen Sie den Laser auf die Bodenplatte (h). Schalten Sie den Laser wie unter „Aufbau"
beschreiben ein. Sie erhalten jetzt zwei im 90° Winkel zueinander stehende Lichtpunkte,
die sich nicht bewegen. Justieren Sie den Rotationslaser mit Hilfe der Nivellierschrauben
(f) so, dass sich die Luftblase der oberen beiden Justierlibellen genau in der Mitte der
Markierung auf dem Libellenkörper befindet. Bitte beachten Sie, dass die Libellen auf
Bewegungen der Nivellierschraube auf der Längsachse der Libellen reagieren. Eine
genaue Einstellung der Libellen ist Voraussetzung für einwandfreie Messergebnisse.
Drücken Sie die Rotationstaste (d), um den Rotationsmodus zu starten. Das Gerät
läuft nun in der Rotationsgeschwindigkeit „Schnell". Durch nochmaliges Drücken
der Rotationstaste (d) schalten Sie in die Rotationsgeschwindigkeit „Mittel". Durch
nochmaliges Drücken der Rotationstaste (d) schalten Sie in die Rotationsgeschwindigkeit
„Langsam". Durch nochmaliges Drücken der Rotationstaste (d) schalten Sie die Rotation
ab. Sie erhalten jetzt wieder zwei im 90° Winkel zueinander stehende Lichtpunkte, die sich
nicht bewegen.
