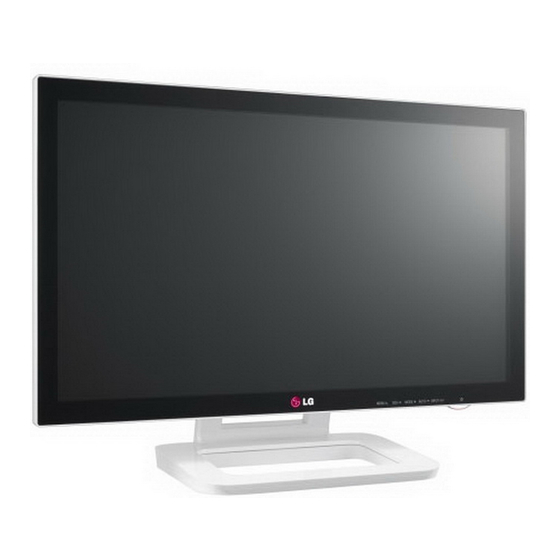

- Seite 1 BENUTZERHANDBUCH LED-MONITOR (LED-TOUCHMONITOR) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. MODELLLISTE FÜR LED-MONITOR(LED-TOUCHMONITOR) 23ET83V www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS LIZENZ FEHLERBEHEBUNG MONTAGE UND VORBEREI- TECHNISCHE DATEN TUNG Voreingestellte Modi (Auflösung) Auspacken HDMI TIMING Teile und Tasten Anzeige Bewegen und Anheben des Monitors Aufbau des Monitors KORREKTE HALTUNG - Montage auf einem Tisch Korrekte Haltung vor dem Monitor - Sauberes Verlegen der Kabel VERWENDEN DES MONITORS Anschluss eines PCs... - Seite 3 LIZENZ LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. „Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.“...
-
Seite 4: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. -
Seite 5: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige Leuchtet: Eingeschaltet (rot) Leuchtet nicht: Ausgeschaltet (Taste POWER) MODE Taste USB UP HDMI 2 HDMI 1 D-SUB IN DC-IN (19 V Anschlussfeld... -
Seite 6: Bewegen Und Anheben Des Monitors
MONTAGE UND VORBEREITUNG Bewegen und Anheben des Aufbau des Monitors Monitors Montage auf einem Tisch Gehen Sie nach den folgenden Anweisungen vor, wenn Sie den Monitor bewegen oder anheben, um Heben Sie den Monitor an, und kippen Sie ihn Kratzer oder Beschädigungen am Monitor zu ver- auf einem Tisch in die aufrechte Position. -
Seite 7: Rückseite
MONTAGE UND VORBEREITUNG Drücken Sie die Taste (Ein/Aus) auf dem vor- HINWEIS deren Bedienfeld, um das Gerät einzuschalten. VORSICHT Ziehen Sie das Netzkabel ab, bevor Sie den Monitor an einen anderen Standort bewegen. Ansonsten besteht Stromschlaggefahr. WARNUNG Vorder- seite Rückseite Um beim Anpassen des Bildschirms Verlet- zungen an den Fingern zu vermeiden, halten Sie den oberen Teil des Standfußes nicht wie... -
Seite 8: Sauberes Verlegen Der Kabel
MONTAGE UND VORBEREITUNG Sauberes Verlegen der Kabel Verwendung des Kensington-Sicherheitssystems Bündeln Sie die Kabel, und binden Sie sie mit dem Der Anschluss des Kensington-Sicherheitssystems beigefügten Kabelclip zusammen. befindet sich an der Rückseite des Monitors. Wei- tere Informationen zur Installation und Verwendung finden Sie im Handbuch, das im Lieferumfang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensington.com. -
Seite 9: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs HDMI-Anschluss Überträgt digitale Video- und Audiosignale von Ihr Monitor unterstützt Plug & Play*. Ihrem PC oder A/V an den Monitor. Verbinden * Plug & Play: Ein PC erkennt das vom Benutzer Sie den PC oder A/V mithilfe des HDMI-Kabels verbundene Gerät und schaltet dieses ein, ohne mit dem Monitor, wie in der folgenden Abbildung... - Seite 10 VERWENDEN DES MONITORS Funktion „Self Image Setting Function“ (Intelligente VORSICHT Bildeinstellung) Schließen Sie das Ein- Drücken Sie die Ein/Aus-Taste, um den Monitor gangskabel an, und einzuschalten. Wenn der Monitor eingeschaltet ist, sichern Sie es, indem Sie wird die Funktion „Intelligente Bildeinstellung“ die Schrauben im Uhrzei- automatisch ausgeführt.
-
Seite 11: Pc-Anschluss Per Usb-Kabel
VERWENDEN DES MONITORS PC-Anschluss per USB-Kabel Anschluss an der Kopfhörerbuchse D-SUB OUT Verbinden Sie zur Verwendung des Touchscreens Über die Kopfhörerbuchse können Sie ein Periphe- den USB-Anschluss mit dem PC. riegerät am Monitor anschließen. Stellen Sie die Verbindung wie abgebildet her. Verwenden Sie für die Verbindung mit dem PC ein USB 2.0-Kabel Typ A-B. -
Seite 12: Anpassen Von Einstellungen
ANPASSEN VON EINSTELLUNGEN ANPASSEN VON EINSTELLUNGEN Drücken Sie die gewünschte Taste auf der unteren Seite des Monitors. Ändern Sie den Wert des Menüeintrags durch Drücken der Tasten an der Unterseite des Monitors. Wenn Sie zum oberen Menü zurückkehren oder andere Menüeinträge einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Wählen Sie EXIT (BEENDEN), um das OSD-Menü... -
Seite 13: Anpassen Von Einstellungen
ANPASSEN VON EINSTELLUNGEN Anpassen von Einstellungen MENÜ Menüeinstellungen HELLIGKEIT KONTRAST Drücken Sie die Taste MENÜ auf der unteren Seite BREITBILD / ORIGINAL BREITBILD des Monitors, um das OSD-MENÜ anzuzeigen. ZURÜCKSETZEN NEIN Stellen Sie die Optionen ein, indem Sie die Taste ◄, NÄCHSTES MENÜ ► oder ▼ drücken. Wählen Sie die Taste Nächstes Menü, um die Ein- MENÜ... -
Seite 14: Bild
ANPASSEN VON EINSTELLUNGEN BILD Drücken Sie die Taste MENÜ auf der unteren Seite des Monitors, um das OSD-MENÜ anzuzeigen. Wählen Sie die Taste Nächstes Menü, um die Ein- MENÜ > NÄCHSTES MENÜ > BILD stellungen „Weitere Optionen“ zu öffnen. SCHÄRFE Um Bild auszuwählen, drücken Sie die Taste ►. -
Seite 15: Farben
ANPASSEN VON EINSTELLUNGEN FARBEN Drücken Sie die Taste MENÜ auf der unteren Seite des Monitors, um das OSD-MENÜ anzuzeigen. MENÜ > NÄCHSTES MENÜ > FARBEN Wählen Sie die Taste Nächstes Menü, um die Ein- GAMMA GAMMA 1 stellungen „Weitere Optionen“ zu öffnen. FARBTEMP. -
Seite 16: Anzeige
ANPASSEN VON EINSTELLUNGEN ANZEIGE Drücken Sie die Taste MENÜ auf der unteren Seite des Monitors, um das OSD-MENÜ anzuzeigen. Wählen Sie die Taste Nächstes Menü, um die Einstellun- gen „Weitere Optionen“ zu öffnen. MENÜ > NÄCHSTES MENÜ > ANZEIGE Um Anzeige auszuwählen, drücken Sie die Taste ►. HORIZONTAL Um zu Anzeige zu gelangen, drücken Sie die Taste ▼. -
Seite 17: Andere
ANPASSEN VON EINSTELLUNGEN ANDERE Drücken Sie die Taste MENÜ auf der unteren Seite des Monitors, um das OSD-MENÜ anzuzeigen. Wählen Sie die Taste Nächstes Menü, um die Einstel- lungen „Weitere Optionen“ zu öffnen. MENÜ > NÄCHSTES MENÜ > ANDERE Um Andere auszuwählen, drücken Sie die Taste ►. SPRACHE DEUTSCH Um zu Andere zu gelangen, drücken Sie die Taste ▼. -
Seite 18: Super Energy Saving (Super- Energiesparen)
Die Einsparungen hängen vom Bildschirm ab. Diese Werte sind je nach Bildschirm und Bildschirm- händler unterschiedlich. LG hat diese Werte anhand des „ausgestrahlten Videosignals“ berechnet. (einschließlich ausgestrahltem Video: IEC 62087) SUPER SAVING bezieht sich auf die Energieeinsparung mit der Funktion SUPER ENERGY SAVING. -
Seite 19: Bildmodus
ANPASSEN VON EINSTELLUNGEN Bildmodus Drücken Sie die Taste MODE (Modus) auf der unteren Bildmodus Seite des Monitors, um den OSD-Bildmodus anzuzeigen. Stellen Sie die Optionen ein, indem Sie die Taste ◄, ► drücken. Wählen Sie EXIT (BEENDEN), um das OSD-Menü zu Text Foto Cinema Spiel Anwender schließen. VERLASSEN Jede Option wird nachfolgend erklärt. Bildmodus Beschreibung PC-Modus... - Seite 20 FEHLERBEHEBUNG FEHLERBEHEBUNG Auf dem Bildschirm wird nichts angezeigt. Ist das Stromkabel des Monitors y Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. eingesteckt? Leuchtet die Betriebsanzeige? y Überprüfen Sie den Anschluss des Netzkabels, und drücken Sie die Ein-/Aus- schalttaste.
- Seite 21 Installieren Sie den Bildschirmtreiber von der mit dem Bildschirm mitgelieferten installiert? Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com. y Prüfen Sie, ob die Grafikkarte die Plug& Play-Funktion unterstützt. Der Bildschirm flackert. Haben Sie die empfohlene Auflö- y Wenn die gewählte Auflösung HDMI 1080i 60/50 Hz lautet, kann der Bild-...
- Seite 22 TECHNISCHE DATEN Die Touch-Funktion reagiert nicht, wenn der Desktop auf einen zweiten Touchmonitor erweitert wurde. In Windows 7 und Windows 8 können Sie wie unten dargestellt den zweiten Monitor als Touchscreen konfigurieren. (Control Panel (Systemsteuerung) b Hardware and Sound (Hardware und Sound) b Tablet PC Settings (Tablet PC - Einstellungen) b Setup b Richten Sie den Bildschirm des zweiten Touchmonitors ein, und klicken Sie darauf) <Tablet PC Settings (Tablet PC - Einstellungen)>...
-
Seite 23: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN LCD-Bildschirm 58,42 cm TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Diagonale des Bildschirms: 58,42 cm Pixelabstand 0,2652 mm x 0,2652 mm Auflösung Maximale Auflösung D-Sub (Analog): 1920 x 1080 @ 60 Hz HDMI: 1920 x 1080 @ 60 Hz Empfohlene Auflösung 1920 x 1080 @ 60 Hz Videosignal... -
Seite 24: Voreingestellte Modi (Auflösung)
TECHNISCHE DATEN Voreingestellte Modi (Auflösung) Horizontale Frequenz Vertikale Frequenz Anzeigemodi (Auflösung) Polarität (H/V) (kHz) (Hz) 720 x 400 31.468 640 x 480 31.469 640 x 480 37.500 800 x 600 37.879 800 x 600 46.875 1024 x 768 48.363 1024 x 768 60.023 1152 x 864 67.500... -
Seite 25: Korrekte Haltung Vor Dem Monitor
KORREKTE HALTUNG KORREKTE HALTUNG Korrekte Haltung vor dem Monitor Stellen Sie den Bildschirm so ein, dass Sie ihn mit leicht nach unten gerichtetem Blick entspannt betrachten können. Machen Sie jede Stunde eine Pause von ungefähr zehn Minuten, um Ermüdungserscheinungen zu vermeiden. - Seite 26 Stellen Sie sicher, dass Sie vor der Verwen- dung des Produkts die Sicherheitsvorkehrun- gen gelesen haben. Bewahren Sie die CD mit dem Benutzer- handbuch für die zukünftige Verwendung gut zugänglich auf. ENERGY STAR is a set of power-saving Das Modell und die Seriennummer des SETs guidelines issued by the U.S.Environmental befinden sich auf der Rückseite und auf Protection Agency(EPA).
