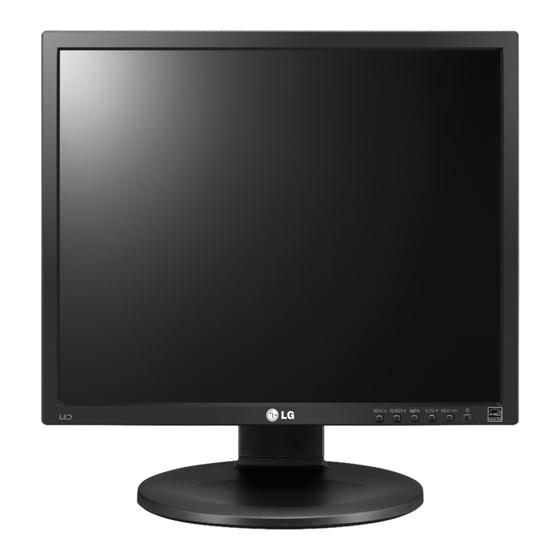

- Seite 1 BENUTZERHANDBUCH IPS LED-MONITOR (LED LCD-MONITOR) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. IPS LED(LED LCD)-MONITOR-MODELL 19MB35PM 22MB35PM 23MB35PM www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALT MONTAGE UND VORBEREI- FEHLERBEHEBUNG TUNG Auspacken TECHNISCHE DATEN Teile und Tasten 19MB35PM Monitorinstallation 22MB35PM - Zusammenbau der Ständerplatte 23MB35PM - Abnehmen des Standfußes Voreingestellte Modi (Auflösung) - Abnehmen des Standkörpers Anzeige - Installation auf einem Tisch - Anpassen des Winkels - Anpassen der Standhöhe... -
Seite 3: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt. D-SUB-Kabel DVI-D-Kabel CD (Handbuch)/Karte... -
Seite 4: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige LED an: Eingeschaltet LED aus: Ausgeschaltet (Taste Power) Tasten an Vorder- seite Eingangsanschlüsse (Siehe S.11 bis 12) -
Seite 5: Monitorinstallation
MONTAGE UND VORBEREITUNG Monitorinstallation Abnehmen des Standfußes Zusammenbau der Ständerplatte Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Um den Bildschirm vor Kratzern zu schützen, Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. decken Sie die Oberfläche mit einem weichen Tuch ab. -
Seite 6: Abnehmen Des Standkörpers
MONTAGE UND VORBEREITUNG Abnehmen des Standkörpers Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberflä- che mit einem weichen Tuch ab. Verwenden Sie einen Schraubendreher, um die vier Schrauben und den Standfuß... -
Seite 7: Installation Auf Einem Tisch
MONTAGE UND VORBEREITUNG Installation auf einem Tisch Anpassen des Winkels Heben Sie den Monitor an, und stellen Sie ihn Stellen Sie den an der Ständerplatte montier- aufrecht auf den Tisch. ten Monitor aufrecht auf. Achten Sie auf einen Abstand von mindestens 10 cm zur Wand, um ausreichend Belüftung zu Passen Sie den Winkel des Bildschirms an. -
Seite 8: Anpassen Der Standhöhe
Verbinden Sie den Monitor über das Kabel des Standkörper Kensington-Schlosses mit dem Tisch. Band Sicherungsstift Die Höhe kann auf bis zu 110 mm angepasst werden. 19MB35PM 22MB35PM 23MB35PM 110,0mm HINWEIS Die Verwendung des Kensington-Schlosses ist optional. Das Zubehör erhalten Sie in Ihrem Elektronikgeschäft vor Ort. -
Seite 9: Schwenkbarer Standfuß
MONTAGE UND VORBEREITUNG Schwenkbarer Standfuß Seien Sie vorsichtig mit den Kabeln, wenn Sie den Bildschirm drehen. Die Abbildung kann vom Aussehen Ihres Monitors abweichen. Schwenken Sie den Monitor um 355 Grad, und passen den Monitorwinkel an, um ihn auf die für Sie optimale Position einzustellen. -
Seite 10: Montage An Der Wand
Wandschräge montieren, kann er herunter- fallen und zu schweren Verletzungen führen. 10 cm Verwenden Sie ausschließlich eine autori- sierte Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her-... -
Seite 11: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs DVI-D-Anschluss Um ein digitales Video Signal von Ihrem PC zum Ihr Monitor unterstützt Plug & Play*. Monitor zu übertragen, schließen Sie den PC an * Plug & Play: Ein PC erkennt das vom Benut- den Monitor mit einem DVI Kabel an, wie die fol- zer verbundene Gerät und schaltet dieses ein, gende Bilde dargestellen sind. -
Seite 12: Anschließen Von Peripheriegeräten
VERWENDEN DES MONITORS Anschließen von Peripheriege- Funktion „Self Image Setting Function“ (Intelligente räten Bildeinstellung) Drücken Sie den Storm-Button auf dem unten Schließen Sie Peripheriegeräte an den Monitor mit Bedinnungsfeld um Storm anzuschalten. Wenn Kopfhöreranschlüssen an. der Monitor eingeschaltet ist, wird die Funktion INTELLIGENTE BILDEINSTELLUNG automatisch ausgeführt. -
Seite 13: Anpassen Von Einstellungen
Drücken Sie beim Ändern der Anzeigeeinstellungen stets die Taste AUTO auf dem OSD für das MONITOR-SETUP (nur im analogen Modus unterstützt). Bester Anzeigemodus 19MB35PM:1280 x 1024 22MB35PM/23MB35PM:1920 x 1080 Sie können das Eingangssignal auswählen. y Wenn eine Verbindung zu mindestens zwei Eingangssignalen besteht, können Sie das gewünschte Eingangssignal (D-Sub/DVI) auswählen. -
Seite 14: Anpassung Der Einstellungen
● ● Die Helligkeit des Bildschirms einzustellen Reaktionszeit(Nur Sie können eine Reaktionszeit für von der Geschwindigkeit des Bildschirms fuer 19MB35PM, ● ● basierte angezeigte Bilder setzen. Für eine Milieu ist es empfohlen, ' Aus ' zu 23MB35PM) nutzen. Für ein schnell bewegendes Bild ist es empfohlen, 'Hoch ' zu nutzen. -
Seite 15: Bild
ANPASSEN VON EINSTELLUNGEN Bild Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ▼ Knopf, um Bild einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. -
Seite 16: Farben
Kalt: Stellt die Bildschirmfarbe auf eine kalte Farbtemperatur ein (mehr blau). Sechs Farben stellen und speichern Sie den Farbeton und die Sättigung für sechs Farben (Nur fuer 19MB35PM, 23MB35PM) (Rot/Grün/Blau/Cyan/Magenta/Gelb) ein, um die Farbanforderungen eines Benutzers zufrieden zu machen. Farbton stellen Sie den Farbeton des Bildschirmes ein. -
Seite 17: Anzeige
ANPASSEN VON EINSTELLUNGEN Anzeige Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Anzeige zu wählen Drucken Sie ▼ Knopf, um Anzeige einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 18: Andere
ANPASSEN VON EINSTELLUNGEN Andere Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Andere zu wählen Drucken Sie ▼ Knopf, um Andere einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 19: Leser Einstellungen
ANPASSEN VON EINSTELLUNGEN Leser Einstellungen Drucken Sie Leser Knopf auf der Unterseite des Monitors, um Lesemodus OSD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ betätigen. Jede Option wird nachfolgend erklärt. Lesemodus Beschreibung Leser 1 Es ist eine Mode, den Bildschirm fuer Zeitung bestens einzustellen. wenn Sie Bildschirm heller moechten, koennen Sie Helligkeit in Menue OSD einstellen. -
Seite 20: Super Energy Saving
Wenn Option des Super Energie Sparren Hoch oder Tief ist, wird Helligkeit des Moni- tors hoerer oder niedriger, die von Quellen abhaengt. LG hat diese Werte anhand des ausgestrahlten Videosignals berechnet. (einschließlich Sendungsvideo: IEC 62087) SUPER SAVING bezieht sich auf die Energieeinsparung mit der Funktion SUPER ENERGY SAVING. - Seite 21 FEHLERBEHEBUNG FEHLERBEHEBUNG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Ist das Netzkabel des Monitors angeschlossen? y Drücken Sie die Taste POWER. Leuchtet die Betriebsanzeige? y Stellen Sie Helligkeit und Kontrast ein.
- Seite 22 Installieren Sie den Bildschirmtreiber von der mit dem Bildschirm mit- Haben Sie den Bildschirmtreiber installiert? gelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com. y Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt.
-
Seite 23: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 19MB35PM Display Bildschirmtyp 48,2 cm (19 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 48,2 cm Pixelabstand 0,294 mm x 0,294 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) Eingangsformat Separat Sync. - Seite 24 TECHNISCHE DATEN TECHNISCHE DATEN 22MB35PM Display Bildschirmtyp 54,6 cm (21,5 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 54,6 cm Pixelabstand 0,248 mm x 0,248 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) Eingangsformat Separat Sync.
- Seite 25 TECHNISCHE DATEN TECHNISCHE DATEN 23MB35PM Display Bildschirmtyp 58,4 cm (23 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 58,4 cm Pixelabstand 0,2652 mm x 0,2652 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) Eingangsformat Separat Sync.
-
Seite 26: Voreingestellte Modi (Auflösung)
