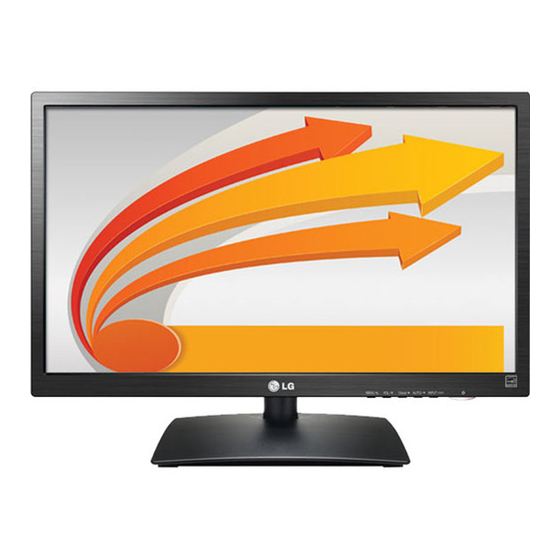

- Seite 1 Benutzerhandbuch CLOUD-MONITOR (LED LCD-MONITOR) Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitsinformationen bitte aufmerksam durch. CLOUD(LED LCD-MONITOR) Monitor Modell 23CAT42K www.lg.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis INHALTSVERZEICHNIS MONTAGE UND FEHLERBEHEBUNG VORBEREITUNG Produktkomponenten PRODUKTSPEZIFIKATION Beschreibung der Komponenten und Voreingestellter Modus Tasten Betriebsanzeige Ανύψωση και μεταφορά της οθόνης Monitorinstallation KORREKTE HALTUNG - Zusammenbau der Ständerplatte - Installation auf einem Tisch Korrekte Haltung vor dem Monitor - Anpassen des Winkels - Anpassen der Standhöhe VERWENDUNG DES CITRIX- - Verwenden des Kensington-Schlosses CLOUD-MONITORS... -
Seite 3: Montage Und Vorbereitung
(Dieses Kabel ist in einigen Län- dern nicht enthalten.) ACHTUNG Verwenden Sie nur einen zugelassenen LG Netzadapter. Schäden, die durch andere Netzadapter verursacht werden, sind von der Garantie nicht abgedeckt. HINWEIS Beachten Sie, dass die Komponenten möglicherweise von den folgenden Abbildungen abweichen. -
Seite 4: Beschreibung Der Komponenten Und Tasten
Montage und Vorbereitung Beschreibung der Komponenten und Tasten Eingangsanschlüsse (Siehe S.15 ) Betriebsanzeige LED an: Eingeschaltet LED aus: Ausgeschaltet (Taste POWER) Tasten an Vorder- seite Eingangsanschlüsse (Siehe S.12 bis 15) -
Seite 5: Ανύψωση Και Μεταφορά Της Οθόνης
Montage und Vorbereitung Ανύψωση και μεταφορά της Monitorinstallation οθόνης Zusammenbau der Ständerplatte Πριν από τη μεταφορά ή την ανύψωση της οθόνης, διαβάστε τις ακόλουθες οδηγίες για να αποφύγετε Legen Sie den Bildschirm des Monitors mit der ενδεχόμενες γρατσουνιές ή βλάβες στην οθόνη και Vorderseite nach unten. να τη μεταφέρετε με ασφάλεια, ανεξάρτητα από ACHTUNG τον τύπο ή το μέγεθός της. Um den Bildschirm vor Kratzern zu schüt- ΠΡΟΣΟΧΗ zen, decken Sie die Oberfläche mit einem weichen Tuch ab. -
Seite 6: Installation Auf Einem Tisch
Montage und Vorbereitung Installation auf einem Tisch Anpassen des Winkels Heben Sie den Monitor an, und stellen Sie ihn Stellen Sie den an der Ständerplatte montier- aufrecht auf den Tisch. ten Monitor aufrecht auf. Achten Sie auf einen Abstand von mindestens 10 cm zur Wand, um ausreichend Belüftung zu Passen Sie den Winkel des Bildschirms an. -
Seite 7: Anpassen Der Standhöhe
Montage und Vorbereitung Anpassen der Standhöhe Verwenden des Kensington- Schlosses Stellen Sie den an der Ständerplatte montier- Der Anschluss für das Kensington-Schloss befin- ten Monitor aufrecht auf. det sich auf der Rückseite des Monitors. Weitere Informationen zur Installation und Ver- Entfernen Sie das Klebeband, das am unteren wendung finden Sie in der Bedienungsanleitung hinteren Rand des Standkörpers befestigt... -
Seite 8: Abnehmen Des Standfußes
Montage und Vorbereitung Abnehmen des Standfußes Abnehmen des Standkörpers Legen Sie den Bildschirm des Monitors mit der Legen Sie den Bildschirm des Monitors mit der Vorderseite nach unten. Vorderseite nach unten. Um den Bildschirm vor Um den Bildschirm vor Kratzern zu schützen, Kratzern zu schützen, decken Sie die Oberflä- decken Sie die Oberfläche mit einem weichen che mit einem weichen Tuch ab. -
Seite 9: Schwenkbarer Standfuß
Montage und Vorbereitung Schwenkbarer Standfuß Seien Sie vorsichtig mit den Kabeln, wenn Sie den Bildschirm drehen. Die Abbildung kann vom Aussehen Ihres Monitors abweichen. Schwenken Sie den Monitor um 90 Grad, und passen den Monitorwinkel an, um ihn auf die für Sie optimale Position einzustellen. -
Seite 10: Installieren Der Wandmontageplatte
Seiten, um ausreichend Belüftung zu ge- VESA-kompatible Halterung. Die meisten Halte- währleisten. Detaillierte Installationsanweisungen rungen erfordern eine Montageplatte von LG. erhalten Sie von Ihrem lokalen Händler. Beachten Legen Sie den Bildschirm des Monitors mit der Sie das Handbuch zur Installation und Verwendung Vorderseite nach unten. - Seite 11 Wird der Monitor an der Decke oder einer geneigten Wand montiert, kann er mögli- cherweise herunterfallen und zu Verletzun- gen führen. Verwenden Sie eine Wand- montagehalterung von LG, wenn Sie eine VESA-Halterung verwenden. Weitere In- formationen erhalten Sie von Ihrem lokalen Händler oder einem qualifizierten Monteur.
-
Seite 12: Verwenden Des Monitors
Verwenden des Monitors VERWENDEN DES MONITORS Anschließen des Signalein- HINWEIS gangskabels. Apple Adapter Für Apple Computer kann ein Adapter erfordlich Dieser Monitor unterstützt Plug & Play.* sein. Dieser Adapter kann von Apple erworben *Plug & Play: Eine Funktion, mit der ein Gerät werden. -
Seite 13: Dvi-Anschluss
Verwenden des Monitors DVI-Anschluss ACHTUNG Digitale Video-Signale aus dem Cloud Monitor an Schließen Sie das Ein- einen erweiteren Monitor übertragen. gangskabel an, und straf- Mit einem DVI Kabel schliessen Sie den Cloud fen Sie es in Pfeilrichtung. Monitor an einen erweiteren Monitor an. Um eine Trennung zu vermeiden, sichern Sie das Kabel gut. -
Seite 14: Anschließen Von Lan-/Peripheriegeräten
Verwenden des Monitors Anschließen von LAN-/Peri- HINWEIS pheriegeräten Das LAN-Kabel ist separat erhältlich. Folgender LAN-Kabeltyp kann verwendet LAN-Verbindung werden: Standard: IEEE 802.3 ETHERNET Wenn ein Gerät in die Kopfhörer Out- Schliessen Sie den Router oder Schalter an den Port über ein LAN-Kabel angeschlossen Monitor an, mit einem LAN Kabel wie unten darge- ist, können Sie die Lautstärke mit Volume stellt. -
Seite 15: Anschließen Von Peripheriegeräten
Verwenden des Monitors Anschließen von Peripheriege- HINWEIS räten Peripheriegeräte sind separat erhältlich. Schliessen Sie periphere Geräte zum Monitor an, Der USB-Anschluss auf der linken und mit USB-, Mikrofon- und Kopfhöreranschlüsse. unteren Seite des Monitors kann zum An- schließen der Tastatur, Maus und anderer USB-Geräte genutzt werden. -
Seite 16: Eigenständige Bildanpassung
Verwenden des Monitors Eigenständige Bildanpassung Drücken Sie die Taste POWER an der Vorderseite, um den Monitor einzuschalten. Beim Einschalten wird die Funktion „Eigenständige Bildanpas- sung“ automatisch ausgeführt (nur für analoge [D-SUB-Eingangs-]Signale). HINWEIS Was ist „Eigenständige Bildanpassung“? Diese Funktion wird ausgeführt, wenn der Monitor zum ersten Mal angeschlossen wird und die automatische Bildanpassung für jedes Signal durchführt (nur für analoge [D-... -
Seite 17: Anpassen Von Einstellungen
ANPASSEN VON EINSTELLUNGEN ANPASSEN VON EINSTELLUNGEN Drucken Sie den gewünschten Knopf auf der Unterseite des Monitors. Ändern Sie den Wert des Menüelements durch Drücken der Tasten auf der Unterseite des Monitors. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Wählen Sie EXIT, um das OSD-Menü... -
Seite 18: Anpassung Der Einstellungen
ANPASSEN VON EINSTELLUNGEN Anpassung der Einstellungen Menüeinstellungen Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um MENÜ SOD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie den "NÄCHSTES MENÜ" Knopf, um die mehere Wahleneinstellungen einzutragen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü... -
Seite 19: Bild
ANPASSEN VON EINSTELLUNGEN BILD Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um MENÜ SOD anzuzeigen. Wählen Sie den "NÄCHSTES MENÜ" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ▼ Knopf, um BILD einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü... -
Seite 20: Farben
ANPASSEN VON EINSTELLUNGEN FARBEN Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um MENÜ SOD anzuzeigen. Wählen Sie den "NÄCHSTES MENÜ" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um FARBEN zu wählen Drucken Sie ▼ Knopf, um FARBEN einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü... -
Seite 21: Anzeige
ANPASSEN VON EINSTELLUNGEN ANZEIGE Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um MENÜ SOD anzuzeigen. Wählen Sie den "NÄCHSTES MENÜ" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um ANZEIGE zu wählen Drucken Sie ▼ Knopf, um ANZEIGE einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Nur verfügbar in D-SUB Eingabemodus. Wählen Sie EXIT, um das OSD-Menü... -
Seite 22: Andere
ANPASSEN VON EINSTELLUNGEN ANDERE Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um MENÜ SOD anzuzeigen. Wählen Sie den "NÄCHSTES MENÜ" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um ANDERE zu wählen Drucken Sie ▼ Knopf, um ANDERE einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie EXIT, um das OSD-Menü zu schließen. Wenn Sie zum oberen Menü... -
Seite 23: Lautstärke
ANPASSEN VON EINSTELLUNGEN LAUTSTÄRKE Drucken Sie VOL -Knopf auf der Unterseite des Monitors, um VOL SOD anzuzeigen. Drücken Sie die ◄ or ► Taste, um die Lautstärke einzu- stellen. Drücken Sie die Taste, um Stummschaltung zu aktivie- ren, oder deaktivieren. Wählen Sie EXIT, um das OSD-Menü zu schließen. Jede Option wird nachfolgend erklärt. MENÜ... - Seite 24 Fehlerbehebung FEHLERBEHEBUNG Auf dem Bildschirm wird nichts angezeigt. Ist das Stromkabel des Monitors y Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt eingesteckt? ist. Leuchtet die Betriebsanzeige? y Prüfen Sie die Betriebsanzeige. Ist Power eingeschaltet und der y Passen Sie die Helligkeit und den Kontrast an. Power-Anzeiger rot? y Wenn sich der Monitor im Stromsparmodus befindet, bewegen Sie die Blinkt die Betriebsanzeige?
- Seite 25 Fehlerbehebung Das Bild wird anormal angezeigt. Erscheint das Bild nicht zentriert? Durch Drücken der Taste AUTO wird der Bildschirm für den aktuellen Anzeigemo- dus automatisch optimiert. Zeigt der Bildschirm vertikale Linien? Durch Drücken der Taste AUTO wird der Bildschirm für den aktuellen Anzeigemo- dus automatisch optimiert.
-
Seite 26: Produktspezifikation
Produktspezifikation PRODUKTSPEZIFIKATION 23CAT42K LCD-Bildschirm 58,42 cm (23 Zoll) TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Diagonale des Bildschirms: 58,42 cm Pixelpitch 0,2652 mm x 0,2652 mm Auflösung Maximale Auflösung 1920 x 1080 mit 60 Hz Empfohlene Auflösung 1920 x 1080 mit 60 Hz DVI-D Ausgang 1920 x 1200 mit 60 Hz... -
Seite 27: Voreingestellter Modus
Produktspezifikation Voreingestellter Modus 23CAT42K Anzeigemodi (Auflö- Horizontale Fre- Vertikalfrequenz Polarität (H/V) Anmerkung sung) quenz (kHz) (Hz) 720 x 400 31,468 70,08 640 x 480 31,469 59,94 800 x 600 37,879 60,317 1024 x 768 48,363 1280 x 1024 63,981 60,02 1680 x 1050 65,290 59,954 1920 x 1080 67,5 Empfohlener Modus Betriebsanzeige Modus LED-Farbe... -
Seite 28: Korrekte Haltung Vor Dem Monitor
Korrekte Haltung KORREKTE HALTUNG Korrekte Haltung vor dem Monitor Passen Sie den Winkel so an, dass der Bildschirm etwas niedriger ist als Ihre Augen. Bei Nutzung des Monitors über einen längeren Zeitraum können Ihre Augen ermüden. Machen Sie jede Stunde eine Pause von 10 Minuten. Der Standfuß... -
Seite 29: Verwendung Des Citrix-Cloud-Monitors
[Log-In Fenster] Geben Sie Nutzername, Passwort und domain ein, um an den VDI server zu verbinden. Nach dem Einschalten, neustart or werkseinstel- lung, wird das LG Logo angezeigt, wie unten dargestellt. Log in Bildschirm y Netzwerk Status:Wenn eine netzwerkverbind- ung verfügbar ist, wird die Meldung "Verbunden"... - Seite 30 Software Program für Verwaltung, kann das System überprüfen und die Prob- leme mit den netzwerkverbindung, netz- dann die Cloud Produkte sind von LG Elec- werkeinstellungen oder VDI server erkennen. tronics zur Verfügung gestellt. Die benötigte Zeit zur Verbindung an den VDI server kann abhängig von Netzwerkumge-...
-
Seite 31: Anwendung Bildschirm
Verwendung des CITRIX-CLOUD-Monitors Anwendung Bildschirm [3] Hinzufügen von Anwendungen y Eine Liste von Anwendungen, die hinzugefügt Wenn es nur ein virtuelles OS für Benutzerkonto werden können, ist angezeigt. gibt, ist das System an das OS direkt angeschlos- y Wenn Sie ein Element auswählen, wird Fokus sen. -
Seite 32: Power Taste
Verwendung des CITRIX-CLOUD-Monitors Power Taste Mich erinnern Taste Auf dem Log-In Bildschirm, wenn Sie MENU > Mit dieser Taste, können Sie die Netzwerk, server Power klicken, können Sie "Power aus" oder und Sprache für den Cloud Monitor einstellen. "Neustart" wählen. [Power aus] [Sprache Einstellung] Wählen Sie die "Power aus"... - Seite 33 Automatisch finden, 10Mbps, 100Mbps oder eZ-CMS ist ein Software Programm für Verwaltung 1000Mbps wählen. der Cloud Produkten von LG Electronics. y DHCP: DHCP Modus einstellen. Wenn DHCP auf Einstellungen eingestellt ist, ist IP Adressev- om DHCP Server bestückt.
- Seite 34 Einstellung Primär Display Einstellung y Geben Sie die eZ-CMS Server Adresse ein, um y Auflösung: die Auflösung vom Monitor einstellen. die Verwaltungssoftware zu verbinden. 23CAT42K Der Cloud Monitor unterstützt folgende Auflösungen: Auto, 1920x1080, 1680x1050, 1280x1024 und 1024x768. Wenn es auf " Automatisch " eingestellt ist, wird die Auflösung auf die optimale Auflösung...
- Seite 35 Verwendung des CITRIX-CLOUD-Monitors Sekundär Display Einstellung [Lautstärke Einstellung] y Auflösung: die Auflösung vom Monitor einstel- Sie können Lautstärke für Wiedergabe und MIK- len. Die folgende Optionen sind verfügbar für die ROFON einstellen.Wählen Sie “Stumm” Checkbox, vom DVI Monitor unterstützten Auflösung. um die Lautstärke von Wiedergabe und Mikrofon Wenn es auf "...
- Seite 36 Verwendung des CITRIX-CLOUD-Monitors [Maus Einstellung] [Werkseinstellung] Diese Menü resets wird das System zur Standar- Sie können durch Ziehen Rollbalken die Mausge- deinstellungen vom Werk zurück eingestellt, und schwindigkeit einstellen. Wählen Sie "Rechtshän- neu gestartet. dig" oder "Linkshändig" unter "Tastenart" Menü, um die Funktion von Maus Taste zu ändern.
-
Seite 37: Info-Taste
Gerät, unabhängig von drahtgebun- werden. denen Netzwerk Verbindung. eZ-CMS its ein Software Programm für Verwal- Wenn die VDI Adresse nicht eingestellt ist, ist die tung der Cloud Produkten von LG Electronics. Adresse leer, und die eZ-CMS Server Adresse zeigt als 0.0.0.0. -
Seite 38: Pop-Up Meldung Linked To
Verwendung des CITRIX-CLOUD-Monitors Pop-up Meldung Linked to [Ping Registerkarte] eZ-CMS Auf der Ping Registerkarte, überprüfen Sie die Netzwerkverbindung zu einer bestimmten IP [1] Herunterfahren/Neustart Meldung adresse oder Host von einer lokale Client als auch Dieser pop-up Fenster ist angewendet für Durch- lokale Netzwerk Status. - Seite 39 Verwendung des CITRIX-CLOUD-Monitors [2] Remote Ansicht [4] Firmware update Ankündigung Dieser pop-up Fenster wird angezeigt, wenn der Dieser pop-up Fenster wird angezeigt, wenn der eZ-CMS Manager für Remote View angefragt ist. eZ-CMS Manager einen System Firmware Update y Auswahl der "Ja" Taste zeigt den Bildschirm des Befehl an den Benutzer sendet.
- Seite 40 HINWEIS Der Weg zur Akualisierung einer Firmware Datei ist Download auf Webseite. (http://www.lg.com) Wenn Sie die technische Unterstützung benötigen, bitte kontaktieren Sie den lokalen Kundendienst. Declaration of Conformity To obtain the source code under GPL, LGPL, Trade Name: LG MPL and other open source licenses, that is...
