Inhaltszusammenfassung für LG 23MB35PH

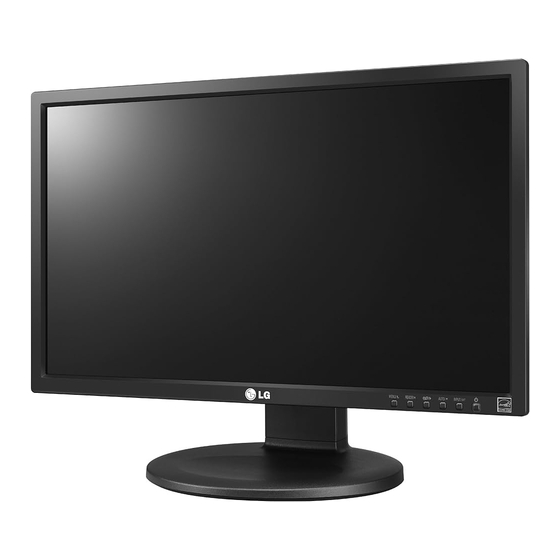

- Seite 1 BENUTZERHANDBUCH LED LCD-Monitor Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. LED LCD-MONITOR-MODELL 23MB35PH 24MB35PH www.lg.com...
-
Seite 2: Inhaltsverzeichnis
- Installation auf einem Tisch FEHLERBEHEBUNG - Anpassen des Winkels - Anpassen der Standhöhe - Verwenden des Kensington-Schlosses TECHNISCHE DATEN - Verwendung der Pivot Funktion 23MB35PH - Montage an der Wand 24MB35PH Voreingestellte Modi (Auflösung) VERWENDEN DES MONITORS Anzeige Anschluss eines PCs - Anschließen des D-SUB... -
Seite 3: Lizenz
LIZENZ LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern. -
Seite 4: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt. D-SUB-Kabel DVI-D-Kabel CD (Handbuch)/Karte... -
Seite 5: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige LED an: Eingeschaltet LED aus: Ausgeschaltet (Taste Power) Tasten an Vorder- seite Eingangsanschlüsse (Siehe S.13 bis 14) -
Seite 6: Bewegen Und Anheben Des Monitors
MONTAGE UND VORBEREITUNG Bewegen und Anheben des Halten Sie den Monitor so, dass der Bild- Monitors schirm von Ihnen abgewendet ist, um ein Verkratzen des Bildschirms zu verhindern. Gehen Sie nach den folgenden Anweisungen vor, wenn Sie den Monitor bewegen oder anheben, um Kratzer oder Beschädigungen am Monitor zu ver- meiden und um unabhängig von Form und Größe einen sicheren Transport zu gewährleisten. -
Seite 7: Monitorinstallation
Um den Bildschirm vor Kratzern zu schüt- wie in der Abbildung gezeigt. zen, decken Sie die Oberfläche mit einem weichen Tuch ab. Ständerplatte 23MB35PH Standkörper Prüfen Sie die Position (an der Vorder- und Rückseite) des Standkörpers, montieren Sie dann die Ständerplatte am Standkörper, so wie in der Abbildung gezeigt. -
Seite 8: Abnehmen Des Standfußes
Sie die Oberfläche mit einem weichen kann. Tuch ab. Um Schäden des Bildschirms beim Anheben oder Versetzen zu vermeiden, fassen Sie stets 23MB35PH den Standfuß oder die Plastikabdeckung an. Dadurch wird unnötiger Druck auf den Bild- Verwenden Sie eine Münze, um die Schraube schirm vermieden. -
Seite 9: Installation Auf Einem Tisch
MONTAGE UND VORBEREITUNG Installation auf einem Tisch Anpassen des Winkels Heben Sie den Monitor an, und stellen Sie ihn Stellen Sie den an der Ständerplatte montier- aufrecht auf den Tisch. ten Monitor aufrecht auf. Achten Sie auf einen Abstand von mindestens 100 mm zur Wand, um ausreichend Belüftung Passen Sie den Winkel des Bildschirms an. -
Seite 10: Anpassen Der Standhöhe
MONTAGE UND VORBEREITUNG Anpassen der Standhöhe Verwenden des Kensington- Schlosses Stellen Sie den an der Ständerplatte montier- Der Anschluss für das Kensington-Schloss befin- ten Monitor aufrecht auf. det sich auf der Rückseite des Monitors. Weitere Informationen zur Installation und Ver- Entfernen Sie das Klebeband, das am unteren wendung finden Sie in der Bedienungsanleitung hinteren Rand des Standkörpers befestigt... -
Seite 11: Verwendung Der Pivot Funktion
MONTAGE UND VORBEREITUNG Verwendung der Pivot Funktion Seien Sie vorsichtig mit den Kabeln, wenn Sie den Bildschirm drehen. Die pivot Funktion können Sie den Bildschirm 90 Grad rechtsdrehend drehen. Heben Sie den Monitor auf seine höchste Höhe, um die Pivot Funktion zu verwenden. Landschaft &... -
Seite 12: Montage An Der Wand
Verletzungen führen. Verwenden Sie ausschließlich eine autorisierte 100 mm 100 mm Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. 100 mm Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor hervorru-... -
Seite 13: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs DVI-D-Anschluss Um ein digitales Video Signal von Ihrem PC zum Ihr Monitor unterstützt Plug & Play*. Monitor zu übertragen, schließen Sie den PC an * Plug & Play: Ein PC erkennt das vom Benut- den Monitor mit einem DVI Kabel an, wie die fol- zer verbundene Gerät und schaltet dieses ein, gende Bilde dargestellen sind. -
Seite 14: Anschließen An Av-Geräte
VERWENDEN DES MONITORS HINWEIS VORSICHT Schließen Sie das Die Verwendung eines DVI-zu-HDMI-Kabels Eingangskabel an, und kann zu Kompatibilitätsproblemen führen. sichern Sie es, indem Sie die Schrauben im Uhrzeigersinn festzie- Anschließen an externe Geräte hen. Drücken Sie nicht über einen längeren Zeit- Anschließen von Peripheriegerä- raum mit dem Finger auf den Bildschirm, da dies zu temporären Verzerrungen führen... - Seite 15 VERWENDEN DES MONITORS Funktion „Self Image Setting Function“ (Intelligente Bildeinstellung) Drücken Sie den Storm-Button auf dem unten Bedinnungsfeld um Storm anzuschalten. Wenn der Monitor eingeschaltet ist, wird die Funktion INTELLIGENTE BILDEINSTELLUNG automatisch ausgeführt. (nur im analogen Modus unterstützt). HINWEIS Funktion „Self Image Setting“ (Intelligente Bildeinstellung) Diese Funktion sorgt für optimale Anzeige- einstellungen.
-
Seite 16: Anpassen Von Einstellungen
ANPASSEN VON EINSTELLUNGEN ANPASSEN VON EINSTELLUNGEN Drucken Sie den gewünschten Knopf auf der Unterseite des Monitors. Ändern Sie den Wert des Menüelements durch Drücken der Tasten auf der Unterseite des Monitors. Wenn Sie zum oberen Menü zurückkehren oder andere Menüelemente einstellen wollen, navigieren Sie mit der Pfeiltaste nach oben ( Wählen Sie EXIT, um das OSD-Menü... -
Seite 17: Anpassung Der Einstellungen
ANPASSEN VON EINSTELLUNGEN Anpassung der Einstellungen Menüeinstellungen Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. -
Seite 18: Bild
ANPASSEN VON EINSTELLUNGEN Bild Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ▼ Knopf, um Bild einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄ oder ► oder ▼betätigen. -
Seite 19: Farben
ANPASSEN VON EINSTELLUNGEN Farben Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Farben zu wählen Drucken Sie ▼ Knopf, um Farben einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 20: Anzeige
ANPASSEN VON EINSTELLUNGEN Anzeige Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Anzeige zu wählen Drucken Sie ▼ Knopf, um Anzeige einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 21: Andere
ANPASSEN VON EINSTELLUNGEN Andere Drucken Sie MENÜ -Knopf auf der Unterseite des Monitors, um Menü SOD anzuzeigen. Wählen Sie den "Nächstes Menü" Knopf, um die mehere Wahleneinstellungen einzutragen. Drucken Sie ► Knopf, um Andere zu wählen Drucken Sie ▼ Knopf, um Andere einzugeben. Stellen Sie die Wahlen ein, indem Sie ◄... -
Seite 22: Leser Einstellungen
ANPASSEN VON EINSTELLUNGEN Leser Einstellungen Drucken Sie Leser Knopf auf der Unterseite des Monitors, um Lesemodus OSD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ◄ betätigen. Jede Option wird nachfolgend erklärt. Lesemodus Beschreibung Leser 1 Es ist eine Mode, den Bildschirm fuer Zeitung bestens einzustellen. wenn Sie Bildschirm heller moechten, koennen Sie Helligkeit in Menue OSD einstellen. -
Seite 23: Smart Energy Saving
ANPASSEN VON EINSTELLUNGEN SMART ENERGY SAVING Drucken Sie -Knopf auf der Unterseite des Monitors, um SMART ENERGY SAVING SOD anzuzeigen. Stellen Sie die Wahlen ein, indem Sie ► betätigen. Jede Option wird nachfolgend erklärt. SMART ENERGY SAVING Beschreibung Schnell Aktivieren SMART ENERGY SAVING können Sie die Energie mit dieser Energie-hoch effiziente Funktion sparen. -
Seite 24: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Ist das Netzkabel des Monitors angeschlossen? y Drücken Sie die Taste POWER. Leuchtet die Betriebsanzeige? y Stellen Sie Helligkeit und Kontrast ein. - Seite 25 Installieren Sie den Bildschirmtreiber von der mit dem Bildschirm mit- Haben Sie den Bildschirmtreiber installiert? gelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com. y Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt. Display flimmern Wenn Sie empfohlene Timing nicht...
-
Seite 26: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN 23MB35PH Display Bildschirmtyp TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Pixelabstand 0,2652 mm x 0,2652 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) 56 Hz bis 61 Hz (HDMI) Eingangsformat Separat Sync. -
Seite 27: 24Mb35Ph
TECHNISCHE DATEN TECHNISCHE DATEN 24MB35PH Display Bildschirmtyp TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Pixelabstand 0,275 mm x 0,275 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB,DVI-D) 56 Hz bis 61 Hz (HDMI) Eingangsformat Separat Sync. -
Seite 28: Voreingestellte Modi (Auflösung)
TECHNISCHE DATEN Voreingestellte Modi (Auflösung) Horizontale Fre- Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) quenz (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768 48,363 1024 x 768 60,023 1152 x 864... -
Seite 29: Richtige Körperhaltung
RICHTIGE KÖRPERHALTUNG RICHTIGE KÖRPERHALTUNG Richtige Körperhaltung bei Verwendung des Monitors Passen Sie den Passen Sie den Standort Monitor und Ihre des Monitors so an, dass Körperhaltung so keine Lichtreflexionen an, dass Sie die auftreten. Bilder aus dem optimalen Be- trachtungswinkel ansehen. - Seite 30 Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben. Bewahren Sie die CD mit dem Benutzerhand- buch für die zukünftige Verwendung gut zu- gänglich auf. Das Modell und die Seriennummer des SETs befinden sich auf der Rückseite und auf einer Seite des SETs.
