Verwandte Anleitungen für LG 27MD5KA
Inhaltszusammenfassung für LG 27MD5KA

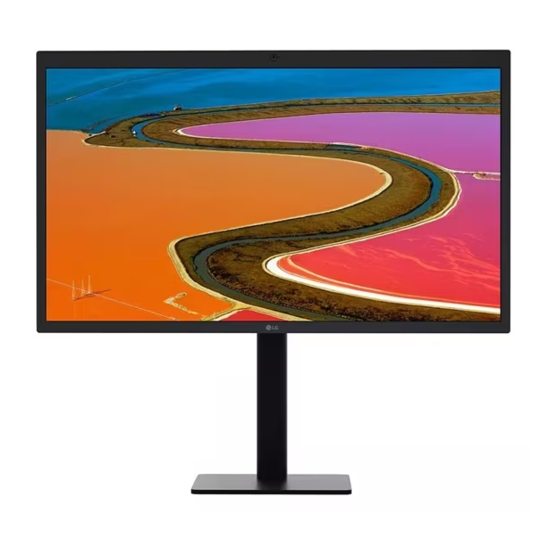

- Seite 1 BENUTZERHANDBUCH LG UltraFine 5K Monitor (Für Mac) Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 27MD5KA www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE --3 - Sicherheit --------------------------------------------3 Display nicht öffnen: Zur Vermeidung von Verletzungen: Zur Vermeidung von Feuer oder Gefahren: - Installation -------------------------------------------4 - Sicherheitshinweise zum Netzadapter und zur Verhinderung von Stromunfällen --------------------5 - Reinigungshinweise ----------------------------------5 - Verpackung ------------------------------------------5 LIZENZ -----------------------------------6 MONTAGE UND VORBEREITUNG -----7 - Unterstützte Software ------------------------------7 - Produktbeschreibung --------------------------------8... -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts. -
Seite 4: Installation
Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens. -
Seite 5: Sicherheitshinweise Zum Netzadapter Und Zur Verhinderung Von Stromunfällen
Ist die Verbindung zu locker, besteht Brand- und Stromschlaggefahr. • Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden. Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen. -
Seite 6: Lizenz
LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com . Thunderbolt and the Thunderbolt logo are trademarks of Intel Corporation or its subsidiaries in the U.S. and/or other countries. Mac and the Mac logo are trademarks of Apple Inc., registered in the U.S. and other countries. -
Seite 7: Montage Und Vorbereitung
Es wird empfohlen, die mitgelieferten Zubehörteile zu verwenden. • Wenn Sie Kabel verwenden, die nicht von LG zertifiziert wurden, zeigt der Bildschirm eventuell nichts oder Bildrauschen an. HINWEIS Die in dieser Bedienungsanleitung veröffentlichten Produktinformationen und technischen Daten können im Rahmen von •... -
Seite 8: Produktbeschreibung
Produktbeschreibung Vorderseite Kamera Mikrofon und Betriebsanzeigeleuchte Umgebungslichtsensor der Kamera Rückseite Netzanschluss Kensington-Schloss-Öffnung Schalter zum Abnehmenv des Standfußes HINWEIS Kamera: integrierte USB-Kamera • Mikrofon: integriertes USB-Mikrofon Der Umgebungslichtsensor ist für die automatische Helligkeitssteuerung des Displays vorgesehen und kann über Mac OS • gesteuert werden. -
Seite 9: Eingangsanschluss
Eingangsanschluss USB-Erweiterungsschnittstelle Host-Anschluss (Mac) -
Seite 10: Id-Etikett/Sub-Id-Etikett
ID-Etikett/Sub-ID-Etikett Sie können das ID-Etikett und Sub-ID-Etikett des Monitors hier finden. Sub-ID-Etikett Standfuß ID-Etikett * Abnehmen des Standfußes (seite 17) HINWEIS ID-Etikett: Auf dem Standard-ID-Etikett des Monitors stehen standardmäßig Informationen zum Modellnamen, • Produktionsdatum, Produktionsland, Spezifikationen usw. Sub-ID-Etikett: Dies ist ein zusätzliches Beschriftungsetikett, auf dem nur der Modellname und Basisspezifikationen zu finden sind. -
Seite 11: Bewegen Und Anheben Des Monitors
Bewegen und Anheben des Monitors Gehen Sie nach den folgenden Anweisungen vor, wenn Sie den Monitor bewegen oder anheben, um Kratzer oder Beschädigungen am Monitor zu vermeiden und um unabhängig von Form und Größe einen sicheren Transport zu gewährleisten. • Es wird empfohlen, den Monitor in den Originalkarton oder die Originalverpackung zu stellen und dann zu bewegen. -
Seite 12: Installation Auf Einem Tisch
Installation auf einem Tisch Heben Sie den Monitor an, und stellen Sie ihn aufrecht auf den Tisch. Achten Sie auf einen Abstand von mindestens 100 mm zur Wand, um eine ausreichende Belüftung zu gewährleisten. 100 mm 100 mm 100 mm 100 mm Verbinden Sie das Stromkabel zuerst mit dem Monitor, und stecken Sie es anschließend in die Steckdose. -
Seite 13: Anpassen Der Standhöhe
Vorsicht beim Anschließen des Stromkabels 100-240 V ~ Verwenden Sie ausschließlich das mitgelieferte Stromkabel, und schließen Sie es an eine geerdete Steckdose an. • Wenn Sie ein weiteres Stromkabel benötigen, wenden Sie sich an Ihren Elektrohändler. • Anpassen der Standhöhe Stellen Sie den an der Ständerplatte montierten Monitor aufrecht auf. - Seite 14 WARNUNG Legen Sie Ihre Hand beim Anpassen der Bildschirmhöhe nicht auf den Standkörper, um Verletzungen an den Fingern zu • vermeiden. • Achten Sie darauf, den Bildschirmbereich nicht zu berühren oder darauf zu drücken, wenn Sie die Neigeung des Monitors anpassen.
-
Seite 15: Anpassen Des Winkels
Anpassen des Winkels Stellen Sie den am Standfuß montierten Monitor aufrecht hin. Passen Sie den Winkel des Bildschirms an. Der Winkel des Bildschirms kann nach vorne und nach hinten eingestellt werden, um einen angenehmen Betrachtungswinkel zu gewährleisten. Rückseite Vorderseite WARNUNG Um beim Anpassen des Bildschirms Verletzungen an den Fingern zu vermeiden, halten Sie den unteren Teil des Monitors nicht •... -
Seite 16: Verwenden Des Kensington-Schlosses
Verwenden des Kensington-Schlosses Der Anschluss für das Kensington-Sicherheitssystem befindet sich auf der Unterseite des Monitors. Weitere Informationen zur Installation und Verwendung finden Sie in der Bedienungsanleitung für das Kensington-Schloss oder auf der Website http://www.kensington.com . Schließen Sie den Monitor mithilfe eines Kensington-Sicherheitskabels an einen Tisch an. Kensington-Schloss- Öffnung HINWEIS... -
Seite 17: Abnehmen Des Standfußes
Abnehmen des Standfußes Legen Sie den Monitor mit der Bildschirmseite nach unten hin. Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen Tuch ab. Schieben Sie zum Abnehmen des Standfußes den Schalter auf der Rückseite des Monitors nach links. Heben Sie den Standfuß... - Seite 18 Überprüfen Sie, ob die Haken am Standfuß von den Steckplätzen des Hauptgeräts gelöst sind. Haken am Standfuß Steckplätze des Hauptgeräts Entfernen Sie den Standfuß vom Monitor, sobald die Haken aus den Steckplätzen des Hauptgeräts gelöst sind. VORSICHT Achten Sie darauf, dass Sie den Standfuß beim Abnehmen nicht fallen lassen. •...
-
Seite 19: Anbringen Der Vesa-Design-Abdeckung
Anbringen der VESA-Design-Abdeckung Legen Sie den Monitor mit der Bildschirmseite nach unten hin. Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen Tuch ab. Haken der VESA-Design-Abdeckung Steckplätze des Hauptgeräts Setzen Sie die VESA Design-Abdeckung in leicht geneigter Position auf den Monitor, sodass die Haken in die Steckplätze des Hauptgeräts geschoben werden können. - Seite 20 Drücken Sie die VESA-Design-Abdeckung nach unten. VORSICHT Überprüfen Sie, ob der Schalter zum Abnehmen der Abdeckung nach dem Anbringen der VESA-Design-Abdeckung zurück • nach rechts gesprungen ist. Wenn der Schalter nicht automatisch zurück nach rechts gesprungen ist, schieben Sie ihn manuell in diese Position.
-
Seite 21: Anbringen Der Wandhalterung
Anbringen der Wandhalterung Legen Sie den Monitor mit der Bildschirmseite nach unten hin. Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen Tuch ab. Verwenden Sie vier Schrauben zur Befestigung der Wandhalterung. (Standardschrauben: M4 x L10) - Seite 22 HINWEIS • Bringen Sie den Monitor so an, dass auf jeder Seite mindestens 100 mm Freiraum zwischen dem Monitor und der Wand sind, um eine ausreichende Belüftung zu gewährleisten. Die Wandhalterung und die Schrauben für die Wandhalterung sind nicht im Lieferumfang enthalten. •...
-
Seite 23: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN Verwenden Sie unbedingt das im Lieferumfang enthaltene Kabel. Andernfalls kann es zu Fehlfunktionen kommen. Einige der Kabel werden nicht mitgeliefert. VORSICHT Drücken Sie nicht für längere Zeit auf den Bildschirm. Dies kann zu Bildverzerrungen führen. • • Vermeiden Sie das Anzeigen von Standbildern über einen längeren Zeitraum. -
Seite 24: Fehlersuche
FEHLERSUCHE Auf dem Bildschirm wird nichts angezeigt. Ist Ihr Monitor mit dem Mac Verbinden Sie Ihren Monitor mit dem Mac. Der Monitor schaltet sich bei normalem • verbunden? Betrieb des PCs automatisch ein. Ist das Stromkabel des Monitors • Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. eingesteckt? Der Bildschirm ändert das Bild nicht. -
Seite 25: Produktspezifikation
PRODUKTSPEZIFIKATION Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern. LCD-Bildschirm TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzeige) Farbtiefe 10-Bit-Farbtiefe wird unterstützt. Thunderbolt 3 ( ) Pixelabstand 0,11625 mm x 0,11625 mm Auflösung Max. Auflösung 5120 x 2880 bei 60 Hz Empfohlene Auflösung Videosignal... -
Seite 26: Signalfrequenzen
Signalfrequenzen Horizontale Frequenz Vertikale Frequenz Auflösung Polarität (H/V) Anmerkungen (kHz) (Hz) 2560 x 1440 88,86 3200 x 1800 111,12 3840 x 2160 133,32 4096 x 2304 142,2 5120 x 2880 177,72 Empfohlene Frequenz... - Seite 27 LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, angebrachte Etikett Information zum technischen Support Medien, Versand und Verwaltung) auch den Quellcode auf enthält. CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: Modell opensource@lge.com . Dieses Angebot ist drei (3) Jahre ab Seriennummer...
