Bedienungs- und Wartungsanleitung für

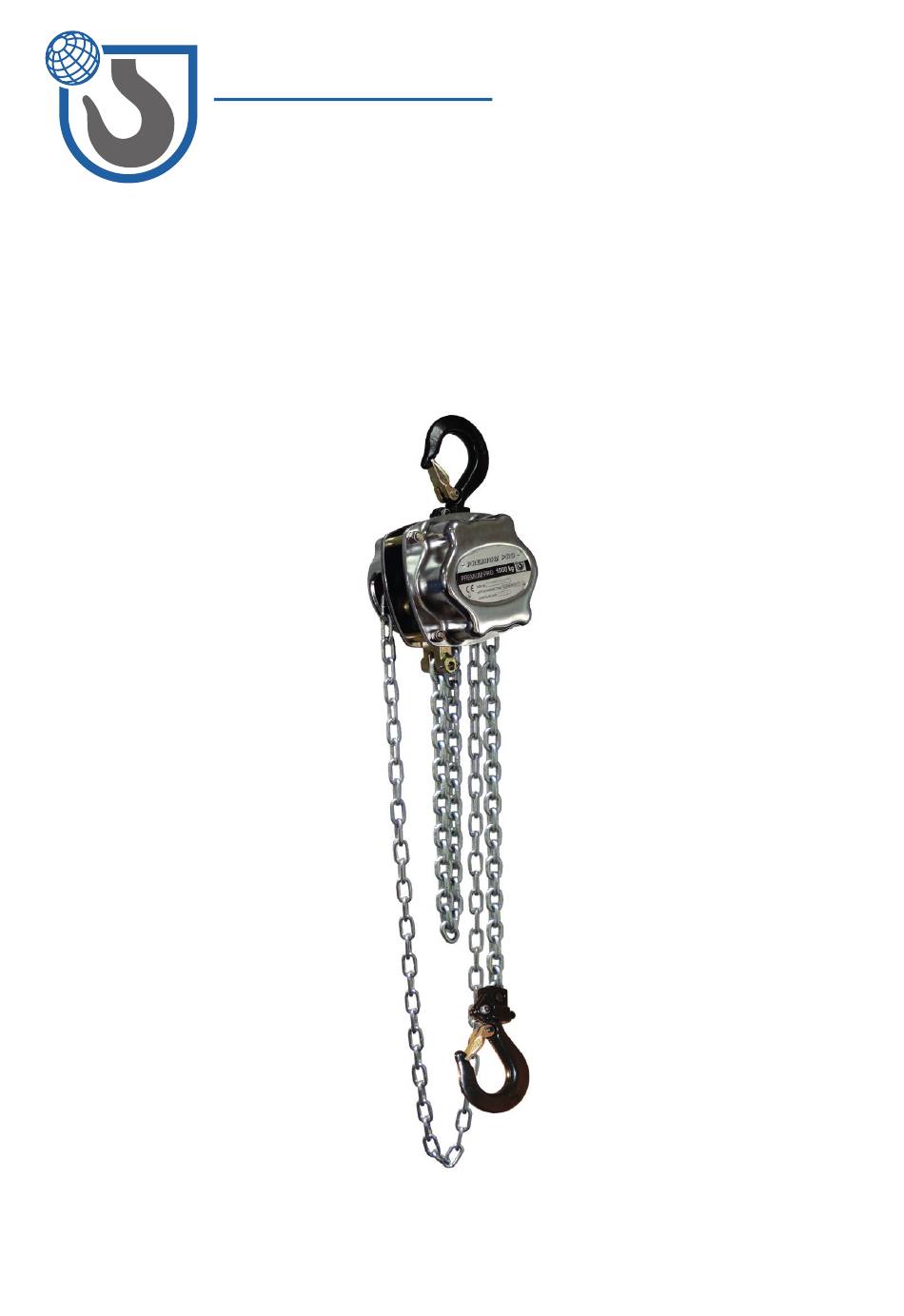

Flaschenzug PREMIUM PRO
Installation – Bedienung – Wartung
WICHTIG – VOR GEBRAUCH LESEN!
PLANETA-Hebetechnik GmbH • Resser Str. 17 & 23 • D-44653 Herne
Tel. +49 2325 9580-0 • Fax +49 2325 77077 • info@planeta-herne.de • www.planeta-hebetechnik.de
© Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der PLANETA-Hebetechnik GmbH
01-02-09-0000-1014-00-BA-DE-PLA
Flaschenzug
PREMIUM PRO 1 t
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Planeta PREMIUM PRO

Inhaltszusammenfassung für Planeta PREMIUM PRO

  • Seite 1 WICHTIG – VOR GEBRAUCH LESEN! PLANETA-Hebetechnik GmbH • Resser Str. 17 & 23 • D-44653 Herne Tel. +49 2325 9580-0 • Fax +49 2325 77077 • info@planeta-herne.de • www.planeta-hebetechnik.de © Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der PLANETA-Hebetechnik GmbH...

  • Seite 3: Inhaltsverzeichnis

    6. Wartung und Überprüfung 7. Überlastsicherung 8. Technische Daten 9. Ersatzteile Flaschenzug PREMIUM PRO 0,25 t – 5 t 10. Ersatzteilliste Flaschenzug PREMIUM PRO 0,25 t – 5 t 11. Ersatzteile Flaschenzug PREMIUM PRO 10 t 12. Ersatzteilliste Flaschenzug PREMIUM PRO 10 t 13.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE Anleitung lesen! NIEMALS NIE über NIE Kette NIE mit Überlast Personen über scharfe defektem heben! heben! Kante ziehen! Gerät arbeiten! NIE Personen NIE den Zug NIE die NIE den 10. NIE bis zum transportieren! hinwerfen Lastkette zum Handhebel mit Kettenende Anschlagen einem Rohr...

  • Seite 5: Allgemein

    1. Allgemein Flaschenzüge dienen zum Heben von Lasten. Geistiges Eigentum Hebezeuge, Zeichnungen und Technik sind alleiniges Eigentum des Herstellers. Es ist ausdrücklich untersagt, derartige Informationen ohne eine besondere schriftliche Genehmigung zu kopieren, zu benutzen oder an Dritte weiterzugeben. Gewährleistung Der Hersteller garantiert dem Anwender die Fehlerfreiheit am Material des Hebezeugs und der Arbeitsausführung für einen Zeitraum von einem Jahr vom Kaufdatum an.

  • Seite 6: Wichtige Hinweise

    2. Wichtige Hinweise – Vor dem Gebrauch unbedingt die Bedienungsanleitung lesen und dem Bediener am Gerät zugänglich machen. – Der Bediener muss mit dem Gerät sachgemäß unterwiesen sein. Unter Last darf das Gerät niemals unbeaufsichtigt gelassen werden! – Die Tragfähigkeit auf dem Typenschild niemals überschreiten. Zug- und Hubseile bzw.

  • Seite 7: Montagehinweise Vor Inbetriebnahme

    4. Montagehinweise vor Inbetriebnahme A. Vor Inbetriebnahme – Kettenzüge mit Laufkatze unterliegen der UVV Krane (BGV D6). Vor der ersten Inbetriebnahme ist eine Abnahmeprüfung durch einen Kransachverständigen durchzuführen. Hierfür bitte Ihren Fachhändler oder Lieferanten ansprechen. Wir beraten Sie gerne! – Niemals den Kettenzug unter -20 Grad Celsius bzw. über +60 Grad Celsius einsetzen.

  • Seite 8: Überlastsicherung

    7. Überlastsicherung Alle Stirnrad-Flaschenzüge PREMIUM PRO haben serienmäßig eine einstellbare Überlast sicherung. Diese schützt das Gerät dadurch, dass man nicht mehr heben kann, als der vorein gestellte Reibschluss im Handrad zuläßt. Werksseitig ist die Überlastsicherung auf ca. 125 % Nennlast eingestellt. Durch Anziehen beziehungsweise Lösen der Pressmutter Pos.

  • Seite 9: Technische Daten

    8. Technische Daten Flaschenzug PREMIUM PRO 0,25 - 3 t Flaschenzug PREMIUM PRO 5 t Flaschenzug PREMIUM PRO 10 t PREMIUM PRO... 0,25 Tragfähigkeit 0,25 Standardhub Min. Bauhöhe (A) 1033 1320 Handkettenzugkraft 30,5 39,5 40,5 47 x 2 Handkettenbedienungs- länge Anzahl der Kettenstränge...

  • Seite 10: Ersatzteile Flaschenzug Premium Pro 0,25 T - 5 T

    9. Ersatzteile Flaschenzug PREMIUM PRO 0,25 t – 5 t...

  • Seite 11: Ersatzteilliste Flaschenzug Premium Pro 0,25 T - 5 T

    10. Ersatzteilliste Flaschenzug PREMIUM PRO 0,25 t – 5 t Einzelteile PREMIUM PRO 0,25 t Einzelteile PREMIUM PRO 0,5 t Pos. Anzahl Beschreibung Artikel-Nr. Pos. Anzahl Beschreibung Artikel-Nr. Sechskantmutter Z0200101 Stück Sechskantmutter Z0200201 Stück Gehäusedeckel Z0200102 Stück Gehäusedeckel Z0200202 Stück...
  • Seite 12 Einzelteile PREMIUM PRO 1 t Einzelteile PREMIUM PRO 1,5 t Pos. Anzahl Beschreibung Artikel-Nr. Pos. Anzahl Beschreibung Artikel-Nr. Sechskantmutter Z0200301 Stück Sechskantmutter Z0200401 Stück Gehäusedeckel Z0200302 Stück Gehäusedeckel Z0200402 Stück Scheibe Z0200303 Stück Scheibe Z0200403 Stück Doppelzahnrad Z0200304 Stück Doppelzahnrad Z0200404 Stück...
  • Seite 13 Einzelteile PREMIUM PRO 2 t Einzelteile PREMIUM PRO 3 t Pos. Anzahl Beschreibung Artikel-Nr. Pos. Anzahl Beschreibung Artikel-Nr. Sechskantmutter Z0200501 Stück Sechskantmutter Z0200601 Stück Gehäusedeckel Z0200502 Stück Gehäusedeckel Z0200602 Stück Scheibe Z0200503 Stück Scheibe Z0200603 Stück Doppelzahnrad Z0200504 Stück Doppelzahnrad Z0200604 Stück...
  • Seite 14 Einzelteile PREMIUM PRO 5 t Pos. Anzahl Beschreibung Artikel-Nr. Sechskantmutter Z0200701 Stück Gehäusedeckel Z0200702 Stück Scheibe Z0200703 Stück Doppelzahnrad Z0200704 Stück Ritzelwelle Z0200705 Stück Zahnrad Z0200706 Stück Rechte Seitenplatte Z0200708 Stück Bolzen für Traghaken Z0200709 Stück Führungsrollen Z0200712 Stück Lastkettenrad Z0200714 Stück...

  • Seite 15: Ersatzteile Flaschenzug Premium Pro 10 T

    11. Ersatzteile Flaschenzug PREMIUM PRO 10 t...

  • Seite 16: Ersatzteilliste Flaschenzug Premium Pro 10 T

    12. Ersatzteilliste Flaschenzug PREMIUM PRO 10 t Einzelteile PREMIUM PRO 10 t Pos. Anzahl Beschreibung Artikel-Nr. Sechskantmutter Z0200801 Stück Gehäusedeckel Z0200802 Stück Scheibe Z0200803 Stück Doppelzahnrad Z0200804 Stück Ritzelwelle Z0200805 Stück Zahnrad Z0200806 Stück Rechte Seitenplatte Z0200808 Stück Bolzen für Traghaken Z0200809 Stück...

  • Seite 17: Jährliche Uvv-Überprüfungen

    13. Jährliche UVV-Überprüfungen Art der Name & Unterschrift Prüfdatum Befund Prüfung des Prüfers...

  • Seite 18: Ce-Konformitätserklärung

    Heben ohne Grenzen CE-KONFORMITÄTSERKLÄRUNG im Sinne der EG-Richtlinie 2006/42/EG, Anhang II A, 2004/108/EG, Anhang I und 2006/95/EG, Anhang III Hiermit erklären wir, PLANETA-Hebetechnik GmbH, Resser Straße 17, 44653 Herne dass das Produkt Flaschenzug Modellreihe PREMIUM PRO im Traglastbereich 250 kg – 30.000 kg das zum Heben und Senken von Lasten entwickelt wurde, in der serienmäßigen...
  • Seite 19 Notizen...
