Bedienungs- und Wartungsanleitung für:

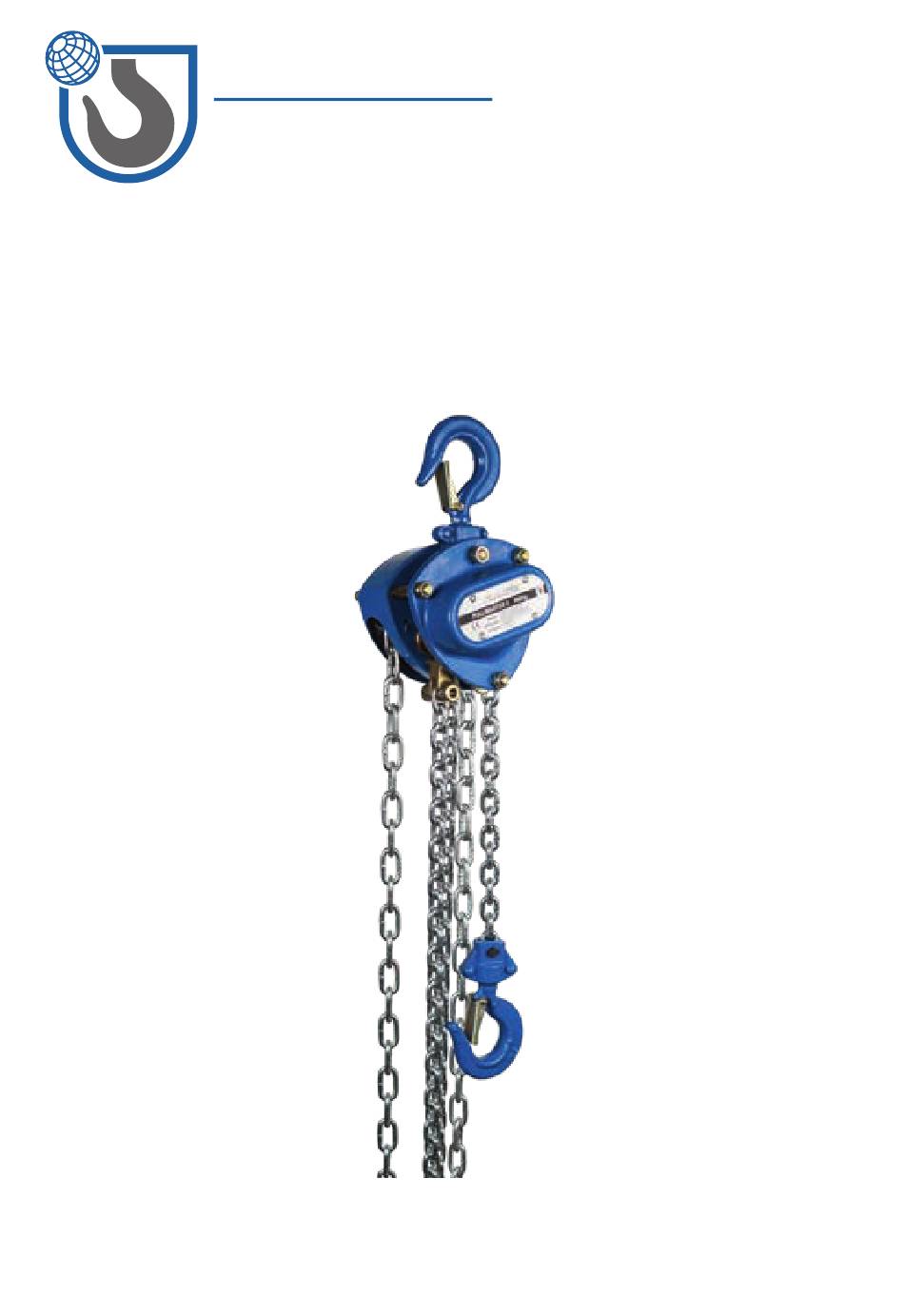

Flaschenzug Pullmaster-II
Installation – Bedienung – Wartung
WICHTIG – VOR GEBRAUCH LESEN!
PLANETA-Hebetechnik GmbH • Resser Str. 17 & 23 • D-44653 Herne
Tel. +49 (0)2325 9580-0 • Fax +49 (0)2325 77077 • info@planeta-herne.de • www.planeta-hebetechnik.de
© Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der PLANETA-Hebetechnik GmbH
01-02-11-0000-1118-00-BA-DE-PLA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Planeta Pullmaster II
Inhaltszusammenfassung für Planeta Pullmaster II
- Seite 1 WICHTIG – VOR GEBRAUCH LESEN! PLANETA-Hebetechnik GmbH • Resser Str. 17 & 23 • D-44653 Herne Tel. +49 (0)2325 9580-0 • Fax +49 (0)2325 77077 • info@planeta-herne.de • www.planeta-hebetechnik.de © Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der PLANETA-Hebetechnik GmbH...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite SICHERHEITSHINWEISE ....................4 Allgemein ........................5 Wichtige Hinweise ....................5 III. Besondere Sicherheitshinweise ................6 Montagehinweise ....................6 A. Vor Inbetriebnahme ....................6 B. Installation und Prüfung vor jedem Einsatz ............7 C. Wichtige Hinweise .....................7 Inspektionen, Reparatur und Wartung ..............8 Zusätzliche Inspektion ....................8 Einstellen der Bremse ....................8 Ketten und Haken prüfen ..................8 Wartung ........................10 Schmiervorschrift ....................10... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Anleitung lesen! NIEMALS NIE über NIE Kette NIE mit Überlast Personen über scharfe defektem heben! heben! Kante ziehen! Gerät arbeiten! NIE Personen NIE den Zug NIE die NIE bis zum 10. NIE die transportieren! hinwerfen Lastkette zum Kettenende Last mit der Anschlagen arbeiten! Hakenspitze... -
Seite 5: Allgemein
I. Allgemein Diese Bedienungs- und Wartungsanleitung soll Ihnen wichtige Hinweise zur Sicherheit und Zuverlässigkeit Ihres Kettenzuges geben. Sie ist kein Ersatz für die Betriebssicherheitsverordnung und von den Berufsgenossenschaften ausgegebenen Unfallverhütungsvorschriften bzw. für die zahlreichen Normen, die dazu in den jeweiligen Ländern noch unterschiedlich sind. Bitte beachten Sie die länderspezifischen Regeln und Vorschriften. -
Seite 6: Besondere Sicherheitshinweise
III. Besondere Sicherheitshinweise Bestimmte Arbeiten und Tätigkeiten sind beim Umgang mit dem Kettenzug unzulässig, da sie unter Umständen mit Gefahren für Leib und Leben verbunden sind sowie bleibende Schäden am Gerät verursachen können wie z.B.: – Vor der Inbetriebnahme unbedingt die Bedienungsanleitung lesen –... -
Seite 7: Installation Und Prüfung Vor Jedem Einsatz
B. Prüfung vor jedem Einsatz – Den Flaschenzug mit dem Haken in die Tragkonstruktion hängen und einmal drehen. – Hand- und Lastkette müssen frei hängen und ohne Knicke oder Verdrehungen sein. – Die Handkette einmal komplett lastfrei durchziehen. – Überprüfung der Lastbremse: Last leicht anheben und halten. Hält die Last sicher, weiter anheben. -
Seite 8: Inspektionen, Reparatur Und Wartung
V. Inspektionen, Reparatur und Wartung Eine regelmäßige Inspektion durch Sichtkontrolle ist durch gemäß den gesetzlichen Vorschriften autorisiertes, ausgebildetes Fachpersonal durchzuführen. Dabei auch auf außergewöhnliche Arbeitsgeräusche achten! Zusätzliche Inspektion: Für das Bremssystem ist mehr als eine Sichtkontrolle notwendig. Bremsentests sind wie folgt durchzuführen: –... - Seite 9 Max. Messung über Min. Ketten- Trag- glieddurch- 1 Kettenglied 11 Kettenglieder fähigkeit messer (D) 0,5 t 15,5 mm 170,5 mm 4,5 mm 1 t & 2 t 18,6 mm 204,7 mm 5,4 mm 1,5 t & 3 t 24,8 mm 272,8 mm 7,2 mm 5 t &...
-
Seite 10: Wartung
Die Messung muss folgendermaßen durchgeführt werden: – Messen Sie von Metall zu Metall im Hakenmaul, nicht unter Einschluss der Hakensicherung. – Der Abrieb am Hakengrund darf 10 % des Ist-Maßes nicht überschreiten. – Stellen Sie die seitliche Verdrehung des Hakens fest! Bei stärkerer Verdrehung als 10 Grad aus der Planebenheit heraus ist der Haken auszutauschen. -
Seite 11: Technische Daten
VI. Technische Daten PULLMASTER-II ... Tragfähigkeit Standardhub Min. Bauhöhe (A) Handkettenzugkraft 26,2 32,4 40,2 43,8 Handkettenbedienungslänge Haspelweg für 1m Hub 25,52 41,48 44,79 44,79 82,95 89,59 154,86 Anzahl der Kettenstränge Kettengröße 5 x 15 6 x 18 8 x 24 6 x 18 8 x 24 10 x 30 10 x 30 C (Maße) -
Seite 12: Ersatzteile Für Flaschenzug Pullmaster-Ii
VII. Ersatzteile Flaschenzug Pullmaster-II... -
Seite 13: Ersatzteilliste Für Flaschenzug Pullmaster-Ii
Stück Sicherungssplint 0201430 Stück Handraddeckel 0201431 Stück Selbstsichernde Muttern 0201432 Stück Nicht aufgeführte Positionen sind nur in der Baugruppe erhältlich! Komplettteile PULLMASTER II 0,5 t Pos. Anzahl Beschreibung Artikel-Nr Traghakenaufhängung, 0201451 Satz komplett mit Pos. 3, 4, 18 Hakensicherung, 0201452 Satz komplett mit Pos. - Seite 14 Stück Sicherungssplint 0201530 Stück Handraddeckel 0201531 Stück Selbstsichernde Muttern 0201532 Stück Nicht aufgeführte Positionen sind nur in der Baugruppe erhältlich! Komplettteile PULLMASTER II 1 t Pos. Anzahl Beschreibung Artikel-Nr Traghakenaufhängung, 0201551 Satz komplett mit Pos. 3, 4, 18 Hakensicherung, 0201552 Satz komplett mit Pos.
- Seite 15 Stück Sicherungssplint 0202030 Stück Handraddeckel 0202031 Stück Selbstsichernde Muttern 0202032 Stück Nicht aufgeführte Positionen sind nur in der Baugruppe erhältlich! Komplettteile PULLMASTER II 1,5 t Pos. Anzahl Beschreibung Artikel-Nr Traghakenaufhängung, 0202051 Satz komplett mit Pos. 3, 4, 18 Hakensicherung, 0202052 Satz komplett mit Pos.
- Seite 16 Stück Sicherungssplint 0201630 Stück Handraddeckel 0201631 Stück Selbstsichernde Muttern 0201632 Stück Nicht aufgeführte Positionen sind nur in der Baugruppe erhältlich! Komplettteile PULLMASTER II 2 t Pos. Anzahl Beschreibung Artikel-Nr Traghakenaufhängung, 0201651 Satz komplett mit Pos. 3, 4, 18 Hakensicherung, 0201652 Satz komplett mit Pos.
- Seite 17 Stück Sicherungssplint 0201730 Stück Handraddeckel 0201731 Stück Selbstsichernde Muttern 0201732 Stück Nicht aufgeführte Positionen sind nur in der Baugruppe erhältlich! Komplettteile PULLMASTER II 3 t Pos. Anzahl Beschreibung Artikel-Nr Traghakenaufhängung, 0201751 Satz komplett mit Pos. 3, 4, 18 Hakensicherung, 0201752 Satz komplett mit Pos.
- Seite 18 Stück Sicherungssplint 0201830 Stück Handraddeckel 0201831 Stück Selbstsichernde Muttern 0201832 Stück Nicht aufgeführte Positionen sind nur in der Baugruppe erhältlich! Komplettteile PULLMASTER II 5 t Pos. Anzahl Beschreibung Artikel-Nr Traghakenaufhängung, 0201851 Satz komplett mit Pos. 3, 4, 18 Hakensicherung, 0201852 Satz komplett mit Pos.
-
Seite 19: Jährliche Uvv-Prüfungen
Stück Sicherungssplint 0201930 Stück Handraddeckel 0201931 Stück Selbstsichernde Muttern 0201932 Stück Nicht aufgeführte Positionen sind nur in der Baugruppe erhältlich! Komplettteile PULLMASTER II 10 t Pos. Anzahl Beschreibung Artikel-Nr Traghakenaufhängung, 0201951 Satz komplett mit Pos. 3, 4, 18 Hakensicherung, 0201952 Satz komplett mit Pos. -
Seite 20: Jährliche Uvv-Überprüfungen
IX. Jährliche UVV-Überprüfungen Name/Unterschrift Art der Prüfung Prüfdatum Befund des Prüfers... - Seite 21 EG-KONFORMITÄTSERKLÄRUNG im Sinne der EG-Richtlinie 2006/42/EG, Anhang II A, 2004/108/EG, Anhang I und 2006/95/EG, Anhang III Hiermit erklären wir, PLANETA-Hebetechnik GmbH, Resser Straße 17, D-44653 Herne dass das Produkt Flaschenzug Modellreihe Pullmaster-II im Traglastbereich 500 kg – 10.000 kg das zum Heben und Senken von Lasten entwickelt wurde, in der serienmäßigen Ausführung, einschließlich Belastungskontrolle...
- Seite 22 Notizen...
- Seite 23 Notizen...
-
Seite 24: Ihr Verantwortlicher Lieferant
Ihr verantwortlicher Lieferant: © PLANETA-Hebetechnik GmbH...
