GFL 3005 Aufbau- Und Bedienungs-Anleitung
Schüttelapparate
Vorschau ausblenden
Andere Handbücher für 3005:
- Bedienungsanleitung (28 Seiten) ,
- Bedienungsanleitung (22 Seiten)
Verwandte Anleitungen für GFL 3005
Inhaltszusammenfassung für GFL 3005

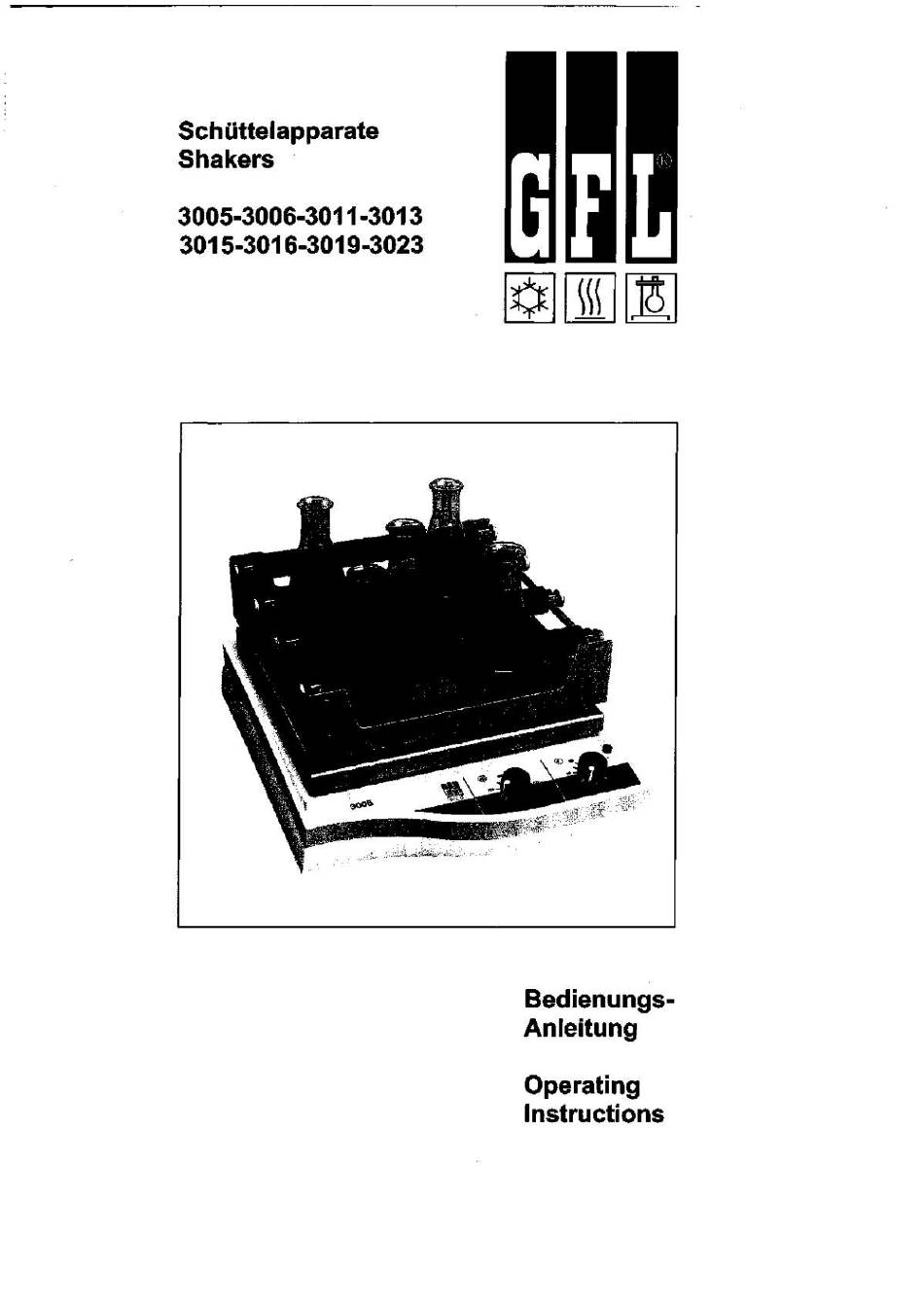

- Seite 1 Schüttelapparate Shakers 3005-3006-3011-3013 3015-3016-3019-3023 Bedienungs- Anleitung Operating Instructions...
- Seite 2 Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / 3015 / 3016 / 3019 / 3023 Über einen elektronischgeregeltenWechselstrommotor u nd eine stabileund verschleißame Mechanik werden acht Schüttelapparatetypen für vier unterschiedliche Bewegungsarten, Kreis-, Hin- und Her-, Taumel- und Wippbewegung, realisiert.
-
Seite 3: Inhaltsverzeichnis
Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / / 3023 Inhaltsübersicht Vor der Inbetriebnahme Seite Standort des Schüttelapparates Betriebsspannung Seite Inbetriebnahme 4.1 Auswaht der Betriebsart Seite 4.2 Einstellen der Schüttelfrequenz Seite Funktionsbeschreibung Seite Wartung, Pfiege und Beseitigung von Betriebsstörungen... -
Seite 4: Vor Der Inbetriebnahme
Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / 3015 / 3016 / 3019 / 3023 1. Vor fnbetriebnahme Die Informationen dieser Bedienungsanweisung müssen unbedingt gelesen und beachtet werden. Nur dann ist die einwandfreie Arbeitsweise des Schüttelapparates gewährleistet. -
Seite 5: Inbetriebnahme
Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / 3015 / 3016 / 3019 / 3023 Der Schüttelapparat darf nur an einem vorschrifismäßig installierten Stromanschluss mit Schutzleiter (PE), entsprechend den örtlichen Vorschriften, betrieben werden. Der Stromanschluss muss altpolig vom Stromn&... -
Seite 6: Funktionsbeschreibung
Schüttelapparate - Shakers 3005 / 3006 / 3011 / / 3015 / 3016 / 3019 / 3023 5. Funktionsbeschreibung Über ein mechanisches UhrenlaufrwerkWird der Schüttelapparat in der Betriebsart Dauer- Oder zeitbegrenzter Betrieb eingeschaltet. Alle Gerätetypen werden mit Wechselstrommotoren, die vor Übertastung geschützt Sind, angetrieben. -
Seite 7: Technische Daten
Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / 3015 / 3016 / 3019 / 3023 7. Technische Daten 380 x 510 x 140mm / 330 x 330mm Außenmaße (BxTxH) / Typ 3005 Bewegungstisch (BxT) Typ 3006 380 x 510 x 140mm... -
Seite 8: Before Installation
Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / 3015 / 3016 / 3019/3023 1. Before installation The information in these operating instructions must by all means be carefully read and observed. Only then can a perfect operation of the Shaker be guaranteed. -
Seite 9: Initiation
Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / 3015 / 3016 / 3019 / 3023 The shaker must only be connected to a properly installed power connection with neuter (PE), according to the local regulations. must be secured that power can be cut all-pole (switch or socket). -
Seite 10: Operation
If the unit is switched off due to any kind of breakdown, it must by all means be switched off, before the shaker is touched. GFL Shakers are produced with first class materials and are made to withstand even rough service conditions. Nevertheless, the units should only be subjected to rough conditions within sensible limits. -
Seite 11: Technical Data
Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / 3015 / 3016 / 3019 / 3023 7. Technical data Model 3005 380 x 510 x 140mm / 330 x 330mm Exterior dims. (wxdxh) Shaking platform (wxd) Model 3006... -
Seite 12: Ersatzteilliste
Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / 3015 / 3016 / 3019 / 3023 8. Ersatzteilliste —List of spare parts 8.1 Schüttelapparat — Shaker 3005 SerieC 13006 230V Pos. Bestell-Nr. Artikel Article Zapfenwelle Pivot shaft 15.533 14.579... -
Seite 13: Schüttelapparat 3011
Schüttelapparate - Shakers 3005/ 3006 / 3011 / 3013 / 3015 / 3016/3019 / 3023 230V 8.2 Schüttelapparat - Shaker 3011 Pos. Nr. Bestell-Nr. Artiket Article Zapfenwelle 15.533 Pivot shaft 14.579 Drehknopf Knob 14.580 Skalenzeiger Indicating dial Potentiometer 12.799 Potentiometer 13.309... -
Seite 14: Schüttelapparat 3013
Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / 3015 / 3016 / 3019 / 3023 8.3 Schüttelapparat — 230V Shaker 3013 Pos. Bestell-Nr. Artikel Article Zapfenwelle 15.533 Pivot Shaf 14.579 Drehknopf Knob Skalenzeiger Indicating dial 14.580 12.799... -
Seite 15: Schüttelapparat 3015 / 3016
Schüttelapparate - Shakers 3005/3006/3011 /3013/3015/3016/3019/3023 8.4 Schüttelapparat - Shaker 3015 - 3016 230V Article Pos. Nr. Bestell-Nr. Mikel Zapfenwelle Pivot shaft 15.533 14.579 Drehknopf Knob Skalenzejger Indicating dial 14.580 Potentiometer 30.103 Potentiometer Schaltuhr Timer 13.309 Grone Signatlampe Green pilot tamp 12.615... -
Seite 16: Schüttelapparat 3019
Schüttelapparate - Shakers 3005 / 3006 / / 3013 / 3015 / 3016 / 3019 / 3023 230V 8.5 Schüttelapparat — Shaker 3019 Pos. Bestell-Nr. Artikel Article 15.464 Stelling Adjusting ring 15.463 Stativstange Support rod 14.579 Drehknopf Knob Skalenzeiger 14.580 Indicating diat 12.799... -
Seite 17: Schüttelapparat 3023
Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / 3015 / 3016 / 3019 / 3023 8.6 Schüttelapparat —Shaker 3023 230V Article Pos. Bestelt-Nr. Artiket Schüttettablar, komplett ZapfenwelJe wie Art. Nr. 15.533 Pivot shaft 14.579 Drehknopf Knob Skalenzeiger Indicating dial 14.580... -
Seite 18: Schaltplan
Fuse 200mAT für Typ 3006 und 3023 models 3006 3023 Sicherung 500mAT Fuse 500mAT für Typ 3005, 3011, 3013, 3015, 3016 for models 3005, 3011, 3013, 3015, 3016 3019 3019 Sicherung 200mAT Fuse 200mAT für Typ 3006 und 3023 models... -
Seite 19: Typ 3005, 3006, 3015, 3016 Und 3023
Schüttelapparate - Shakers 3005/ 3006 / 3011 / 3013 / 3015/ 3016 / / 3023 Typ 3005, 3006, 3015, 3016 und 3023 Models 3005, 3006, 3015, 3016 and 3023 3005 be 3006) 3006 Typ 3011, 3013 und 3019 Models 3011, 3013 and 3019 A1 L Seite 19 von 24 Rev.l... -
Seite 20: Zusaüeinrichtungen
Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / / 3016 / 3019 / 3023 10. Zus&einrichtungen - Accessories Halterung zur Fixierung von Testplatten auf GFL-Tablaren Holder for fixing testing plates on GFL shaking trays. Bestell.Nr. 3910 Order no. - Seite 21 Schüttelapparate - Shakers 3005 / 3006 / 3011 / 3013 / 3015 / 3016 / 3019 / 3023 Eins&gestell für Reagenzgläser, Lochteil um 900 schwenkbar, mit Andruckfedem für festen Halt und geräuschloses Schütteln der Glåser. Geliefert komplett mit Befestigungsmaterial zum Aufschrauben auf ein Tablar.
- Seite 22 Befestigung unterschiedlicher Schüttelobjekte zwischen gummierten Querstangen. Universal mount for safe fixing of various shaking objects between rubber-coated bars. Order no. 3952 Bestell-Nr.3952 für Typen 3005 und 3006 for models 3005 and 3006, mit 4 gummierten Querstangen witl 4 rubber-coated bars. Order no.
