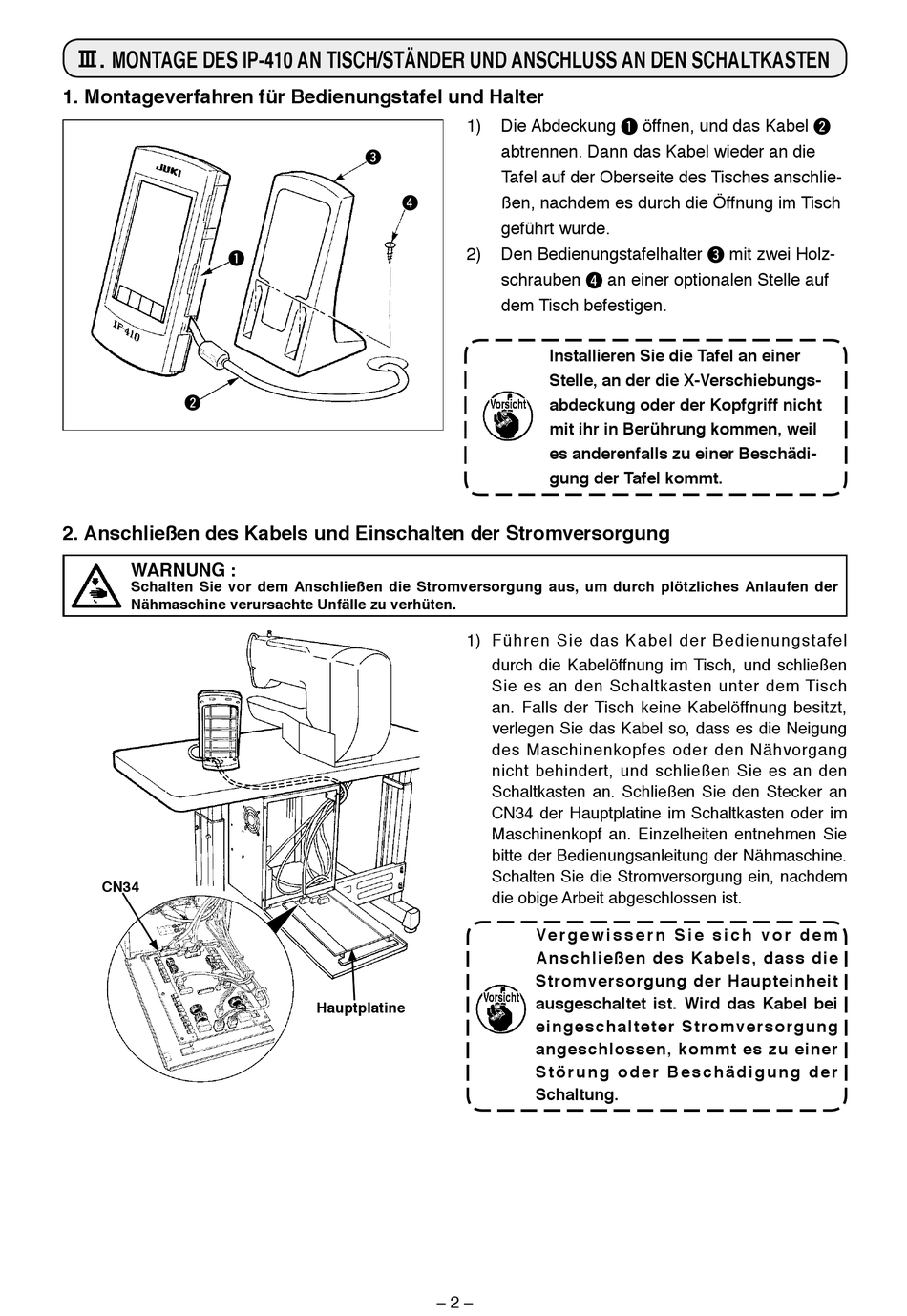

#. MONTAGE DES IP-410 AN TISCH/STÄNDER UND ANSCHLUSS AN DEN SCHALTKASTEN
1. Montageverfahren für Bedienungstafel und Halter
1
2
2. Anschließen des Kabels und Einschalten der Stromversorgung
WARNUNG :
Schalten Sie vor dem Anschließen die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
CN34
)
3
4
2)
) Führen Sie das Kabel der Bedienungstafel
Hauptplatine
– 2 –
Die Abdeckung 1 öffnen, und das Kabel 2
abtrennen. Dann das Kabel wieder an die
Tafel auf der Oberseite des Tisches anschlie-
ßen, nachdem es durch die Öffnung im Tisch
geführt wurde.
Den Bedienungstafelhalter 3 mit zwei Holz-
schrauben 4 an einer optionalen Stelle auf
dem Tisch befestigen.
Installieren Sie die Tafel an einer
Stelle, an der die X-Verschiebungs-
abdeckung oder der Kopfgriff nicht
mit ihr in Berührung kommen, weil
es anderenfalls zu einer Beschädi-
gung der Tafel kommt.
durch die Kabelöffnung im Tisch, und schließen
Sie es an den Schaltkasten unter dem Tisch
an. Falls der Tisch keine Kabelöffnung besitzt,
verlegen Sie das Kabel so, dass es die Neigung
des Maschinenkopfes oder den Nähvorgang
nicht behindert, und schließen Sie es an den
Schaltkasten an. Schließen Sie den Stecker an
CN34 der Hauptplatine im Schaltkasten oder im
Maschinenkopf an. Einzelheiten entnehmen Sie
bitte der Bedienungsanleitung der Nähmaschine.
Schalten Sie die Stromversorgung ein, nachdem
die obige Arbeit abgeschlossen ist.
Ve r g e w i s s e r n S i e s i c h v o r d e m
Anschließen des Kabels, dass die
Stromversorgung der Haupteinheit
ausgeschaltet ist. Wird das Kabel bei
eingeschalteter Stromversorgung
angeschlossen, kommt es zu einer
S t ö r u n g o d e r B e s c h ä d i g u n g d e r
Schaltung.
