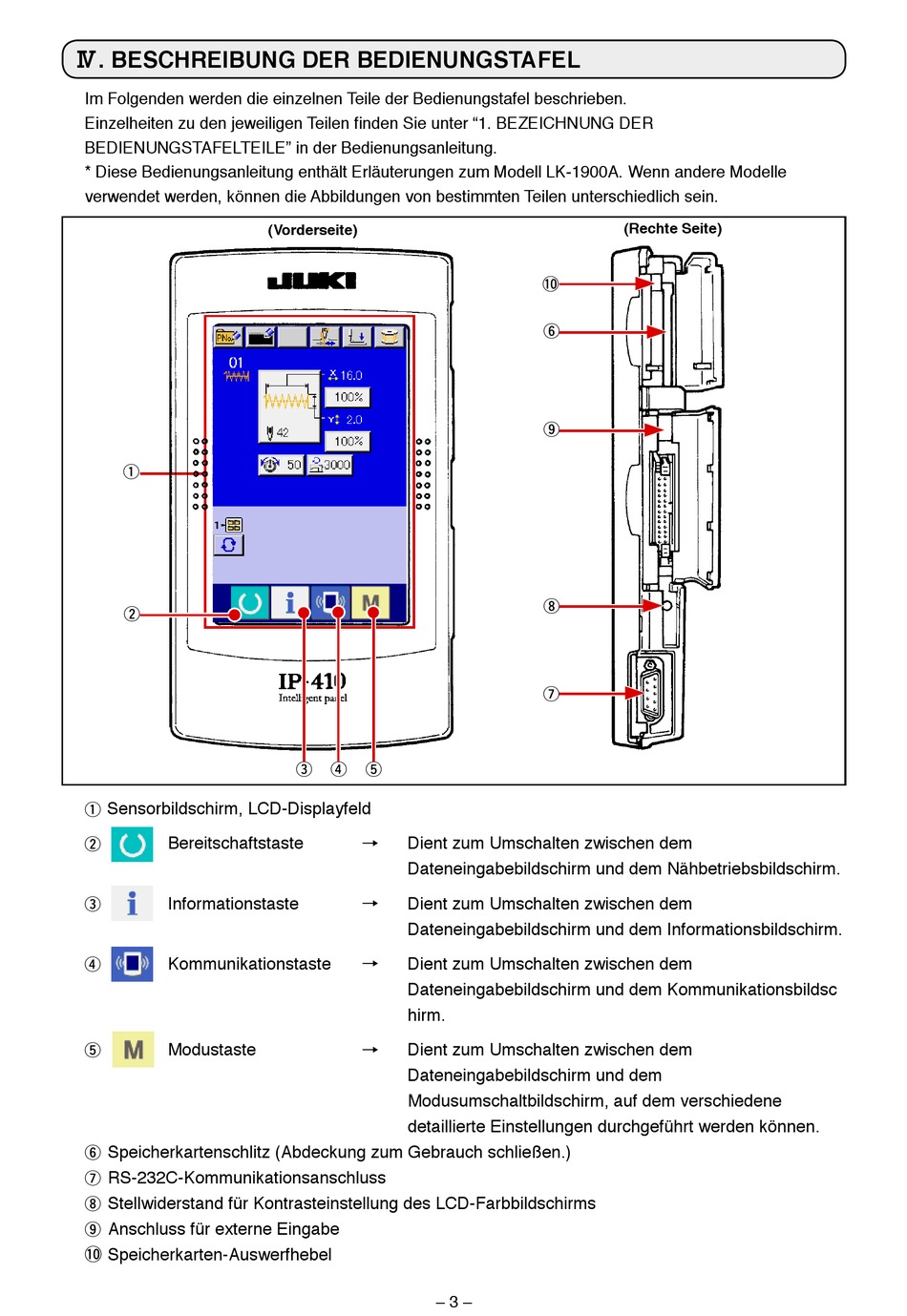

$. BESCHREIBUNG DER BEDIENUNGSTAFEL

Im Folgenden werden die einzelnen Teile der Bedienungstafel beschrieben.
Einzelheiten zu den jeweiligen Teilen finden Sie unter "1. BEZEICHNUNG DER
BEDIENUNGSTAFELTEILE" in der Bedienungsanleitung.
* Diese Bedienungsanleitung enthält Erläuterungen zum Modell LK-1900A. Wenn andere Modelle
verwendet werden, können die Abbildungen von bestimmten Teilen unterschiedlich sein.
1
2
Sensorbildschirm, LCD-Displayfeld
1
Bereitschaftstaste
2
Informationstaste
3
Kommunikationstaste
4
Modustaste
5
Speicherkartenschlitz (Abdeckung zum Gebrauch schließen.)
6
RS-232C-Kommunikationsanschluss
7
Stellwiderstand für Kontrasteinstellung des LCD-Farbbildschirms
8
Anschluss für externe Eingabe
9
!0 Speicherkarten-Auswerfhebel
(Vorderseite)
3 4 5
→ Dient zum Umschalten zwischen dem
Dateneingabebildschirm und dem Nähbetriebsbildschirm.
Dient zum Umschalten zwischen dem
→
Dateneingabebildschirm und dem Informationsbildschirm.
Dient zum Umschalten zwischen dem
→
Dateneingabebildschirm und dem Kommunikationsbildsc
hirm.
→ Dient zum Umschalten zwischen dem
Dateneingabebildschirm und dem
Modusumschaltbildschirm, auf dem verschiedene
detaillierte Einstellungen durchgeführt werden können.
– 3 –
(Rechte Seite)
!0
6
9
8
7
