Clarion CZ104E Bedienungsanleitung

9. EINBAU-/VERKABELUNGSANLEITUNG
INHALT
1) Bevor Sie beginnen......................................................................................... 38
2) Lieferumfang ................................................................................................... 38
3) Allgemeine Vorsichtsmaßnahmen................................................................... 38
4) Wichtige Hinweise für den Einbau................................................................... 38
5) Einbau des Hauptgeräts ................................................................................. 38
6) Ausbau des Hauptgeräts ................................................................................ 39
7) Verkabelung und Anschlüsse .......................................................................... 40
8) Anschließen von Zubehör ............................................................................... 40
1) Bevor Sie beginnen
1. Dieses Gerät ist ausschließlich für die
Verwendung in Fahrzeugen mit negativ
geerdeter 12-V-Stromversorgung
ausgelegt.
2. Lesen Sie diese Anleitung sorgfältig durch.

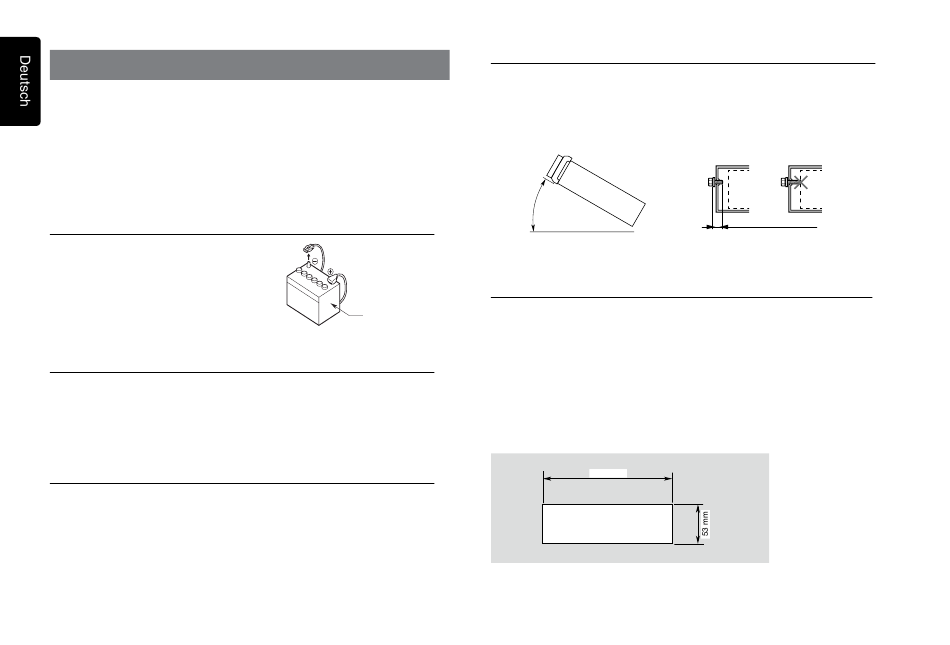

3. Trennen Sie die Batterieklemme, bevor Sie
mit dem Einbau beginnen. Dadurch werden
Kurzschlüsse während des Einbaus
vermieden. (Abbildung 1)
2) Lieferumfang
Hauptgerät ................................................... 1
Passrahmen ................................................. 1
Einbaurahmen ............................................. 1
Schrauben, M5 x 6 mm ................................ 4
Inbusschlüssel (für den Ausbau) .................. 2
Gummikappe ............................................... 1
3) Allgemeine Vorsichtsmaßnahmen
1. Öffnen Sie nicht das Gehäuse. Es enthält
keine Teile, die durch den Benutzer
gewartet werden können. Wenn beim
Einbau etwas in das Gerät hineinfallen
sollte, wenden Sie sich an Ihren Händler
oder ein zugelassenes Clarion-
Kundendienstzentrum.
38
CZ104E
Fahrzeugbatterie
Abbildung 1
Spezialschraube (M4x42) ............................ 1
Benutzerhandbuch ...................................... 1
Netzkabel ..................................................... 1
Lautsprecherkabel ....................................... 1
Spezialschraube (Arretierung der
Frontblende) ................................................ 1
2. Reinigen Sie das Gehäuse mit einem
weichen, trockenen Tuch. Verwenden
Sie niemals grobe Tücher, Verdünner,
Benzin, Alkohol usw. Bei hartnäckigen
Verschmutzungen geben Sie etwas kaltes
oder warmes Wasser auf ein weiches Tuch
und wischen Sie den Schmutz vorsichtig ab.
4) Wichtige Hinweise für den Einbau
1. Legen Sie alle für den Einbau des
Steuergeräts benötigten Gegenstände
zurecht, bevor Sie beginnen.
2. Der Einbauwinkel des Geräts darf
höchstens 30° betragen. (Abbildung 2)
3. Wenn Arbeiten an der Fahrzeugkarosserie
erforderlich sind, beispielsweise das
max. 30˚
Abbildung 2
5) Einbau des Hauptgeräts
1. Positionieren Sie den Einbaurahmen in der Instrumententafel. Biegen Sie die Arretierungen
des Einbaurahmens mit einem Schraubendreher nach innen und sichern Sie die Arretierungen.
2. Schließen Sie die Kabel wie in Abbildung 7 dargestellt an.
3. Schieben Sie das Gerät in den Einbaurahmen, bis es einrastet.
4. Achten Sie auf die Ober- und Unterkante des Passrahmens und darauf, dass alle Haken
einrasten.
Hinweise:
1. Für einige Fahrzeugmodelle ist für den Einbau ein bestimmter Montagesatz erforderlich.
Wenden Sie sich an Ihren Clarion-Händler.
2. Sichern Sie die vordere Arretierung, um sicherzustellen, dass das Steuergerät fest fixiert ist.
• Konsolenöffnungsabmessungen
(182 mm)
Bohrung
Bohren von Löchern, wenden Sie sich
zunächst an Ihren Fahrzeughändler.
4. Verwenden Sie zum Einbau die
mitgelieferten Schrauben. Die Verwendung
anderer Schrauben kann Beschädigungen
verursachen. (Abbildung 3)
Chassis Chassis
Beschädigung
max. 6 mm (M5-Schraube)
Abbildung 3
