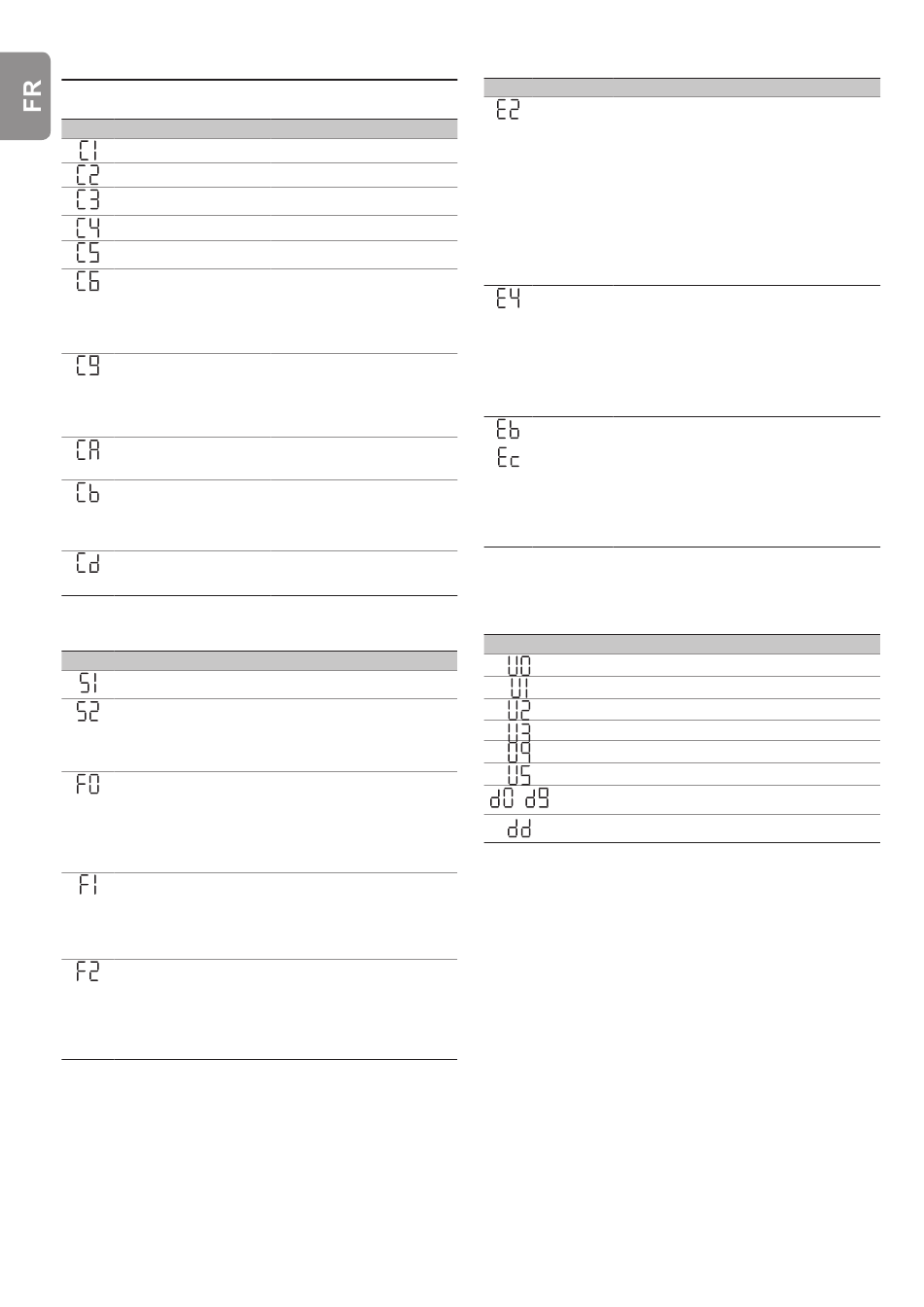

12 - DIAGNOSTIC

12.1 Affichage des codes de fonctionnement

Code Désignation
Attente de commande
Ouverture de la porte
Attente de refermeture de la
porte
Fermeture de la porte
Détection d'obstacle
Entrée de sécurité active
Sécurité contact portillon
active
Auto test dispositif de sécurité
en cours
Commande filaire
permanente
Fonctionnement sur batterie
de secours
Attente de commande

12.2 Affichage des codes de programmation

Code Désignation Commentaires
Attente de réglage L'appui sur la touche "SET" pendant 2 s lance
le mode auto-apprentissage.
Mode auto- L'appui sur la touche "OK" permet de lancer
apprentissage le cycle d'auto-apprentissage : l'affichage S2
devient clignotant durant tout le cycle.
L'appui sur les touches "+" ou "-" permettent
la commande du moteur en marche forcée.
Attente de L'appui sur une touche de la télécommande
mémorisation permet d'affecter cette touche à la commande
télécommande pour d'ouverture totale du moteur.
fonctionnement en
Un nouvel appui sur "PROG" permet de
ouverture totale
passer en mode "attente de mémorisation
télécommande pour fonctionnement en
ouverture partielle : F1".
Attente de L'appui sur une touche de la télécommande
mémorisation permet d'affecter cette touche à la commande
télécommande pour d'ouverture partielle du moteur.
fonctionnement en
Un nouvel appui sur "PROG" permet de passer
ouverture partielle
en mode "attente de mémorisation commande
éclairage déporté : F2".
Attente de L'appui sur une touche de la télécommande
mémorisation permet d'affecter cette touche à la commande
commande de l'éclairage déporté.
éclairage déporté
Un nouvel appui sur "PROG" permet de
passer en mode "attente de mémorisation
télécommande pour fonctionnement en
ouverture totale : F0".
8
Commentaires
Affichage lors de la détection
d'obstacle puis durant 30 s.
Affichage lors d'une demande
de mouvement ou en cours de
mouvement, lorsque l'entrée de
sécurité est active.
L'affichage est maintenu tant que
l'entrée de sécurité est active.
Affichage lors d'une demande
de mouvement ou en cours de
mouvement, lorsque le contact
portillon est ouvert.
L'affichage est maintenu tant que le
contact portillon reste ouvert.
Affichage lors du déroulement
de l'auto test des dispositifs de
sécurité.
Indique que l'entrée de commande
filaire est activée en permanence
(contact fermé). Les commandes
provenant de télécommandes radio
sont alors interdites.

12.3 Affichage des codes erreurs et pannes

Code Désignation Commentaires
Entrée de Affichage lorsque
sécurité l'entrée sécurité
active en est activée
permanence pendant plus de 3
minutes.
Défaut auto L'auto test des
test dispositif dispositifs de
de sécurité sécurité n'est pas
satisfaisant.
Autres défauts Ces codes
et pannes correspondent à
diverses pannes
de la carte
électronique.
12.4 Accès aux données mémorisées
Pour accéder aux données mémorisées sélectionner le paramètre "Ud" puis
appuyer sur "OK".
Données Désignation
Compteur de cycle total : dizaines et unité
Compteur de cycle total : milliers, centaines
Compteur de cycle total : centaines de milles
Compteur de cycle avec détection d'obstacle : dizaines et unité
Compteur de cycle avec détection d'obstacle : milliers
Nombre de canaux de commande mémorisés
Historique des 10 derniers défauts (d0 les plus récents - d9 les
à
plus anciens)
Effacement de l'historique des défauts : appuyer sur "OK"
pendant 7s.
Que faire ?
Vérifier qu'aucun obstacle
ne provoque une détection
des cellules ou de la barre
palpeuse.
Vérifier le bon paramétrage de
"P4" en fonction du dispositif
raccordé sur l'entrée de
sécurité.
Vérifier le câblage des
dispositifs de sécurité.
En cas de cellules
photoélectriques, vérifier le bon
alignement de celles-ci.
Vérifier le bon paramétrage de
"P4" en fonction du dispositif
raccordé sur l'entrée de
sécurité.
Vérifier le câblage des
dispositifs de sécurité.
En cas de cellules
photoélectriques, vérifier le bon
alignement de celles-ci.
Couper l'alimentation électrique
(principale + batterie de
secours), patienter quelques
minutes puis re-connecter
l'alimentation.
Effectuer un cycle d'auto-
apprentissage.
Si le défaut persiste, contacter
l'assistance technique Simu.
