2. Aufbau und Funktionsweise

Der Rundtisch wandelt eine gleichförmige Antriebsbewegung in eine ge-
taktete Abtriebsbewegung um. Die getaktete Abtriebsbewegung erfolgt
durch eine induktiv gehärtete und feinstbearbeitete Trommelstegkurve.
Die Verwendung von mathematischen Bewegungsgesetzen garantiert eine
weiche, stoß- und ruckfreie Bewegung, die für den jeweiligen Einsatzfall
optimal ausgeführt ist. Der konstruktive Aufbau erzeugt eine formschlüssige
und spielfreie Positionierung des Abtriebflansches.
Eine zusätzliche Arretierung des Abtriebsflansches ist nicht notwendig.
Sie kann zur mechanischen Überbestimmung und damit langfristig zur
Zerstörung des Rundschalttisches führen.
Der Kraftfluss erfolgt entweder von einem Drehstrombremsmotor über ein
Schneckengetriebe oder von einem Ketten- oder Riemenrad auf die An-
triebswelle des Rundschalttisches. Diese ist fest, ohne weitere interne
Getriebestufen mit der Trommelstegkurve verbunden und dreht den Rollen-
stern mit dem Abtriebsflansch.
Der Abtriebsflansch ist in einem Drahtlagerpaket steif und spielfrei gelagert
(in Stahlringen – nicht im Guss). Der jeweiligen Größe entsprechende
Wellendichtringe dichten den Rundtisch nach innen und außen ab.

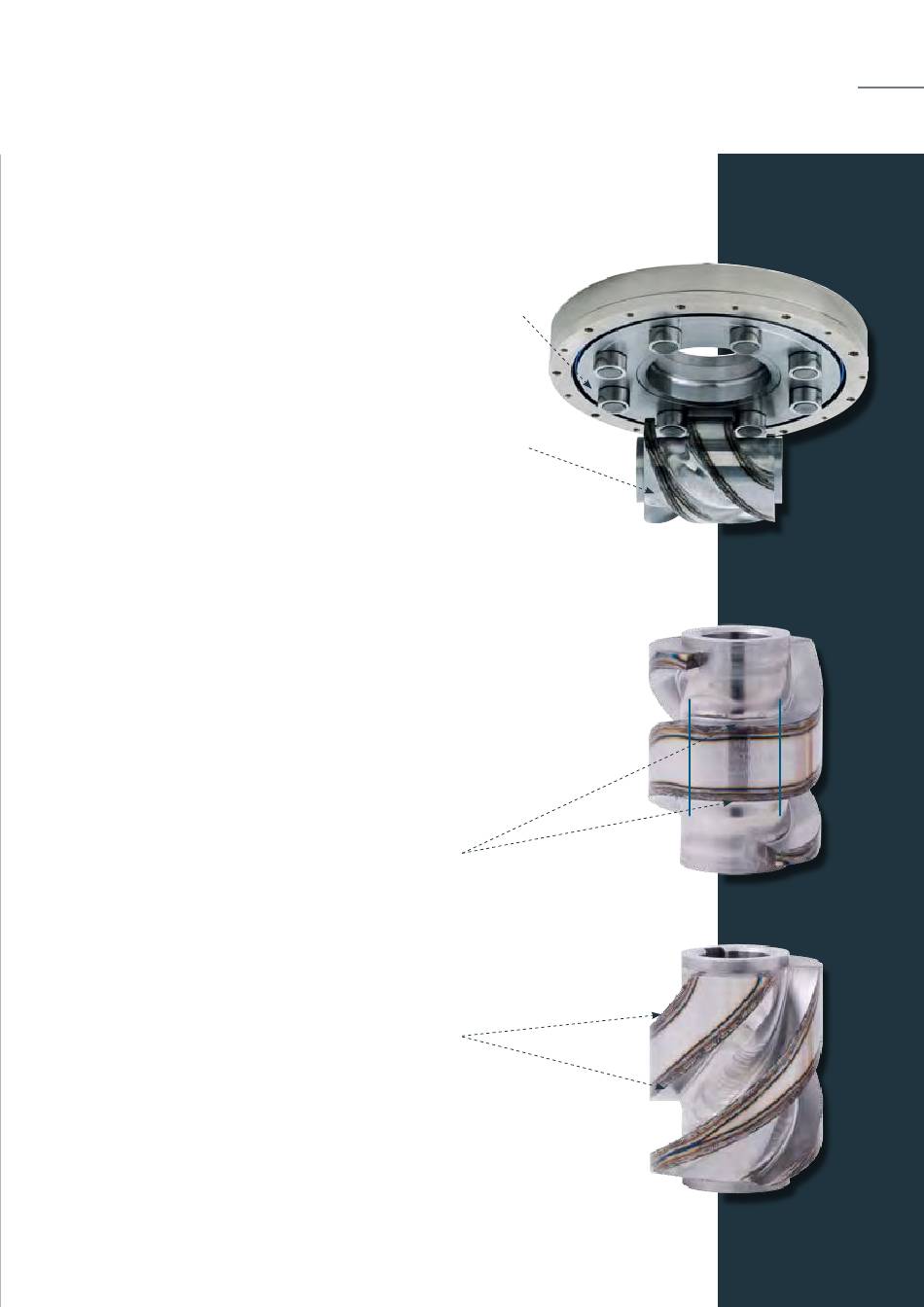

Rollenstern
Trommelstegkurve
Rastphase
Schaltphase
Bild 3
Bild 4
Bild 5
4 | 5
