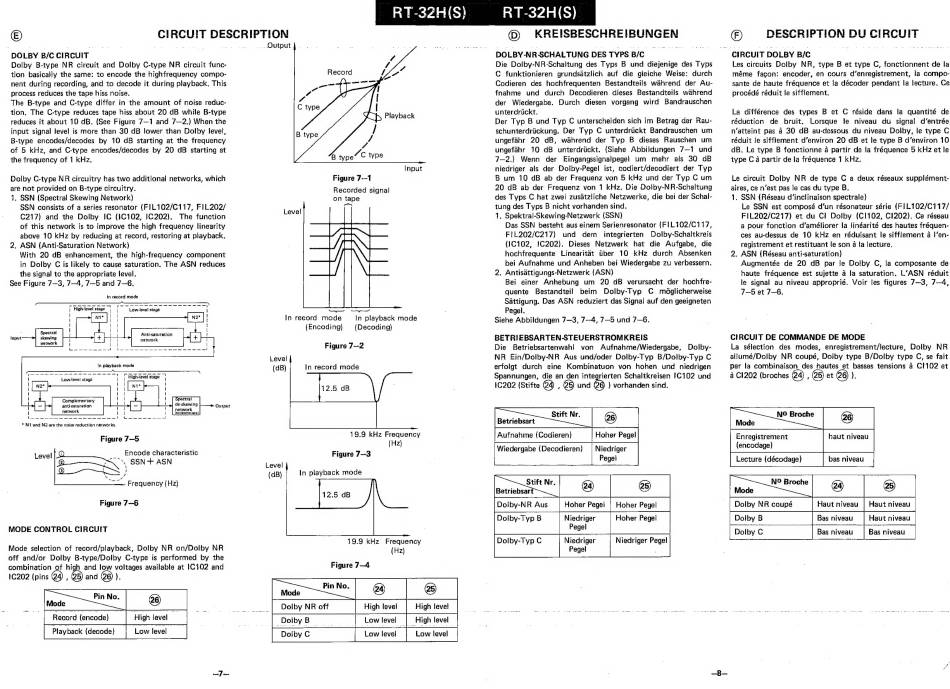

DOLBY B/C CIRCUIT
Dolby B-type NR circuit and Dolby C-type NR circuit func-
tion basically the same: to encode the highfrequency compo-
nent during recording, and to decode it during playback. This
process reduces the tape hiss noise.
The B-type and C-type differ in the amount of noise reduc-
tion. The C-type reduces tape hiss about 20 dB while B-type
reduces it about 10 d8. (See Figure 7—1 and 7—2.) When the
input signal level is more than 30 dB lower than Dolby level,
B-type encodes/decodes
by 10 dB starting at the frequency
of 5 kHz, and C-type encodes/decodes
by 20 dB starting at
the frequency of 1 kHz.
CIRCUIT DESCRI
Dolby C-type NR circuitry has two additional networks, which
are not provided on B-type circuitry.
1. SSN (Spectral Skewing Network)
SSN consists of a series resonator (FIL102/C117, FIL202/
C217)
and the Dolby
IC (1C102, 1C202).
The function
of this network is to improve the high frequency linearity
above 10 kHz by reducing at record, restoring at playback.
2. ASN {Anti-Saturation Network)
With 20 dB enhancement, the high-frequency component
in Dolby C is likely to cause saturation, The ASN reduces
the signal to the appropriate level.
See Figure 7—3, 7—4, 7—5 and 7-6.
In record mode
eooeere--e
=
Anti-saturation
network
Spectral
skawing
network
r
!
|
|
|
|
|
|
qo
Complementary
i
pectral
de-skewing
anti-saturation
netwark
lcompiamentary!
* N1 and N2 are the noise reduction networks.
Figure 7—5
é
Frequency {Hz)
Figure 7—6
MODE CONTROL CIRCUIT
Mode selection of record/playback, Dolby NR on/Dolby NR
off and/or Dolby B-type/Dolby C-type is performed
by the
combination of "BD anc low voltages available at 1C102 and
10202 (pins 24) , @5) and 26) ).
Low level
Playback (decode) —
fe,
| RT-32H(S)
PTION
_., Output
B fee
© type
Input
Figure 7—1
Recorded signal
on tape
con
Level
———
In record
mode
{Encoding}
pee
In playback mode
{Decoding}
Figure 7—2
Level
{dB}
In record mode
19.9 kHz Frequency
(Hz)
Figure 7-3
Level
(dB)
In playback mode
19.9 kHz
Frequency
(Hz)
Figure 7—4
[Doty
tewiowe_[
Hah ove
©)
KREISBESCHREIBUNGEN
DOLBY-NR-SCHALTUNG DES TYPS B/C
Die Dolby-NR-Schaltung
des Typs B und diejenige des Typs
C funktionieren grundsatzlich auf die gleiche Weise: durch
Codieren des hochfrequenten
Bestandteils wahrend der Au-
fnahme
und durch Decodieren dieses Bestandteils wahrend
der
Wiedergabe.
Durch
diesen
vorgang
wird
Bandrauschen
unterdrickt.
Der Typ B und Typ C unterscheiden sich im Betrag der Rau-
schunterdriickung. Der Typ C unterdriickt Bandrauschen um
ungefahr
20 dB, wahrend
der Typ
B dieses
Rauschen
um
ungefahr
10 dB unterdriickt. (Siehe Abbildungen
7—1
und
7—2.)
Wenn
der
Eingangssignalpegel
um
mehr als 30 dB
niedriger als der Dolby-Pegel
ist, codiert/decodiert
der Typ
B um
10 dB ab der Frequenz von 5 kHz und der Typ C um
20 dB ab der Frequenz von 1 kHz. Die Dolby-NR-Schaltung
des Typs C hat zwei zusdtzliche Netzwerke, die bei der Schal-
tung des Typs B nicht vorhanden sind.
1. Spektral-Skewing-Netzwerk (SSN)
Das SSN besteht aus einem Serienresonator (F1L102/C117,
FIL202/C217)
und
dem
integrierten
Dolby-Schaitkreis
{1C102,
1C202).
Dieses Netzwerk
hat die Aufgabe,
die
hochfrequente
Linearitat
tiber
10 kHz
durch
Absenken
bei Aufnahme und Anheben bei Wiedergabe zu verbessern.
2. Antisattigungs-Netzwerk (ASN)
Bei einer
Anhebung
um
20 dB verursacht
der hochftre-
quente
Bestandteil
beim
Dolby-Typ
C
mdglicherweise
Sattigung. Das ASN reduziert das Signal auf den geeigneten
Pegel.
Siehe Abbildungen 7—3, 7—4, 7—5 und 7-6.
BETRIEBSARTEN-STEVERSTROMKREIS
Die
Betriebsartenwah|
von
Aufnahme/Wiedergabe,
Doiby-
NR Ein/Dolby-NR Aus und/oder Dolby-Typ B/Dolby-Typ C
erfolgt durch
eine Kombinatuon
von hohen und niedrigen
Spannungen, die an den integrierten Schaltkreisen 1C102 und
1C202 (Stifte @4) 2 @5) und
) vorhanden sind,
Hoher Pegel
Betriebsart
Aufnahme (Codieren)
Niedriger
Pegel
peeve
| ioe Pa
Dolby-NR Aus
Hoher Pegel | Hoher Pegel
Doiby-Typ B
Niedriger
Hoher Pege!
Pegel
Dolby-Typ C
Niedriger
Niedriger Pegel
Pegel
Wiedergabe (Decodieren)
©
DESCRIPTION DU CIRCUIT
~ CIRCUIT DOLBY B/C
Les circuits Dolby NR, type B et type C, fonctionnent de la
méme
facon: encoder, en cours d'enregistrement, ja compo-
sante de haute fréquence et la décoder pendant la lecture. Ce
procédé réduit le sifflement.
La différence
des types
B et C réside dans
la quantiié
de
réduction
de
bruit.
Lorsque
te niveau
du signal
d'entrée
n'atteint pas 4 30 dB au-dessous du niveau Dolby, le type C
réduit le sifflement d'environ 20 dB et le type B d'environ 10
dB. Le type B fonctionne 4 partir de la fréquence 5 kHz et le
type C a partir de la fréquence 1 kHz.
Le circuit Dolby NR de type C a deux réseaux supplément-
aires, ce n'est pas le cas du type B,
1. SSN (Réseau d'inclinaison spectrale)
Le SSN est composé d'un résonateur série (FI1L102/C117/
FIL202/C217) et du Ci Dolby (C1102, C1202). Ce réseau
a pour fonction d'améliorer la linéarité des hautes fréquen-
ces au-dessus de 10 kHz en réduisant le sifflement a I'en-
registrement et restituant le son a ta lecture,
2. ASN (Réseau anti-saturation)
Augmentée
de 20 dB par Je Dolby C, la composante
de
~ haute fréquence est sujette a la saturation. L'ASN réduit
le signal au niveau approprié. Voir tes figures 7-3, 7—4,
7-5 et 7-6.
CIRCUIT DE COMMANDE DE MODE
La sélection
des modes,
enregistrement/lecture,
Dolby
NR
allumé/Dolby NR coupé, Dolby type B/Dolby type C, se fait
par la combinaison
des hautes et basses tensions 4 CI102 et
4 C1202 (broches @4) , 25) et @6) }.
Enregistrement
haut niveau
(encodage)
Lecture (décodage}
