SHARP

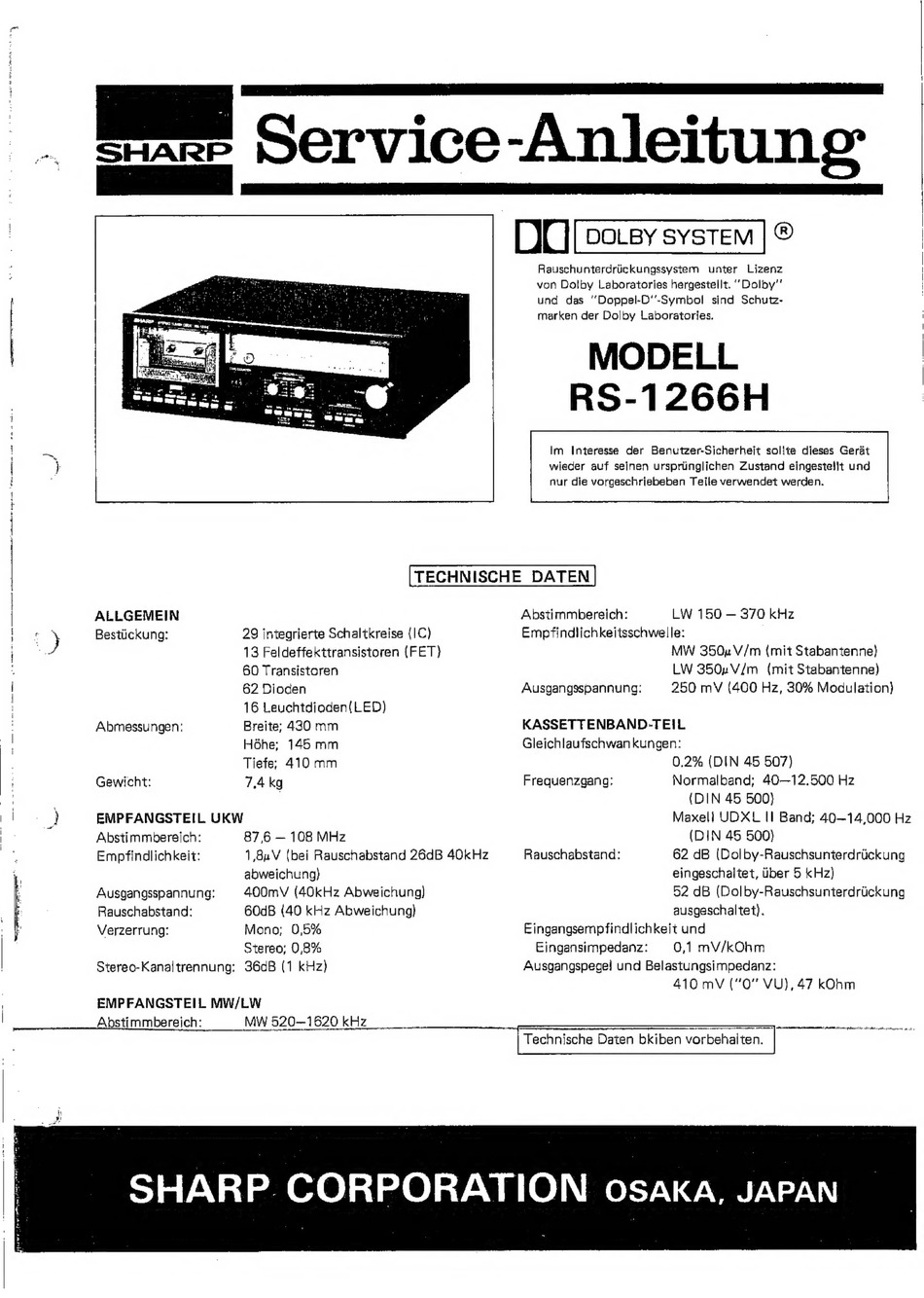

Service-Anleitung
DU [eatevsverew] ©
Rauschunterdriickungssystem
unter
Lizenz
von Dalby Laboratories hergestellt. 'Dolby''
und
das "Doppel-D''-Symbol
sind Schutz-
marken der Dolby Laboratories.
MODELL
RS-1266H
Im
Interesse
der
Benutzer-Sicherheit
solite dieses Gerat
wieder auf seinen urspriinglichen Zustand eingestes|t und
nur die vorgeschriebeben Teile verwendet werden.
TECHNISCHE
DATEN
ALLGEMEIN
Bestiickung:
29 integrierte Schaltkreise (IC)
13 Feldeffekttransistoren (FET)
60 Transistoren
62 Dioden
16 Leuchtdioden(LED)
Breite; 430 mm
Hohe;
145 mm
Tiefe; 410 mm
74 kg
Abmessungen:
Gewicht:
EMPFANGSTEIL
UKW
Abstimmbereich:
Empfindlichkeit:
87,6 — 108 MHz
1,8uV (bei Rauschabstand 26dB 40kHz
abweichung)
Ausgangsspannung:
400mV (40kHz Abweichung)
Rauschabstand:
60dB (40 kHz Abweichung)}
Verzerrung:
Mono; 0,5%
Stereo; 0.8%
Stereo-Kanaltrennung:
36dB (1 kHz)
EMPFANGSTEIL MW/LW
Abstimmbereich:
MW 520-1620 kHz
:
Abstimmbereich:
LW 150 — 370 kHz
Empfindlichkeitsschwelle:
MW 350u2 V/m (mit Stabantenne)
LW 350zV/m
(mit Stabantenne)
Ausgangsspannung:
250 mV (400 Hz, 30% Modulation)
KASSETTENBAND.-TEIL
Gleichlaufschwan kungen:
0.2% (DIN 45 507)
Frequenzgang:
Normalband;
40—12.500 Hz
(DIN 45 500}
Maxell UDXL II Band; 40—-14,000 Hz
(DIN 45 500)
Rauschabstand:
62 dB (Dolby-Rauschsuniterdrtickung
eingeschaltet, ber 5 kHz)
52 dB (Dolby-Rauschsunterdriickung
ausgeschaltet).
Eingangsempfindlichkeit und
Eingansimpedanz:
0,1 mV/kOhm
Ausgangspege! und Belastungsimpedanz:
410 mV (""0" VU), 47 kOhm
SHARP. CORPORATION
OSAKA, JAPAN
pore
en
ee ene a
ee
Technische Daten bkiben vorbehalten.
