Ihse K473-SSH Kurzanleitung

DSXI - DVI- KVM-EXTENDER
1 Schnellinstallation
Dieser Teil beschreibt in Kurzform, wie Ihr DSXi KVM- Extender installiert wird. Sofern Sie kein
versierter Anwender des Gerätes sind, empfehlen wir Ihnen die komplette Installationsprozedur zu
bearbeiten, wie sie im Rest des Handbuches beschrieben ist. Das Handbuch kann unter
http://www.ihse.de/pdf/b473-xx_d.pdf geladen werden.
Installation des Systems
1. Verbinden Sie den Extender mit der Graphikquelle, Tastatur- und Maus-
bzw. USB- Buchse.
2. Verbinden Sie den (die) Monitor(e) sowie Tastatur/Maus mit dem
Extender.
3. Verbinden Sie die Geräte mit den CATx-Kabeln
4. Schalten Sie das System ein.
Nein
Leuchtet die
Power LED ?
Prüfen Sie die Netzteile, bzw.
den Anschluss ans Stromnetz
Ja
Nein
Leuchtet die
Link LED ?
Prüfen Sie das CATx- Kabel,
bzw. die Anschlüsse
Ja
Leuchtet die
Nein
Video OK
LED?
Prüfen Sie die Einstellung der
Graphikkarte bzw. neu booten
Ja
Fertig
2 Installation
Erstanwendern empfehlen wir, das System in einer Testumgebung aufzubauen, die sich auf einen
einzelnen Raum beschränkt, bevor Sie das System an seinem vorgesehenen Platz aufbauen. Das
wird Ihnen helfen, Verkabelungsprobleme zu finden und zu lösen und sich intensiver mit dem DSXi
KVM- Extender auseinander zu setzen.
2.1 Lieferumfang
Folgende Teile sollten sich in Ihrer DSXi KVM- Extender Verpackung befinden:
•
DSXi KVM- Extender - Gerätepaar (Local Unit + Remote Unit).
•
1x 5V DC internationales Tischnetzteil für den DSXi- Extender Remote Unit
•
1x deutsches Netzanschlusskabel.
•
Bedienerhandbuch (Quick Setup).
•
DVI - Anschlusskabel 1,8m (DVI-D Stecker auf DVI-D Stecker)
•
USB - Anschlusskabel 1,8m (USB Typ A auf USB Typ B)
Zusätzlich bei den Geräten K473-DSH:
•
DVI - Anschlusskabel 1,8m (DVI-D Stecker auf DVI-D Stecker)
•
USB - Anschlusskabel 1,8m (USB Typ A auf USB Typ B)
Falls etwas fehlen sollte, setzen Sie sich bitte mit unserem Technischen Support in Verbindung .
Handbuch : http://www.ihse.de/pdf/b473-xx_d.pdf
DSXI - DVI- KVM-EXTENDER
2.2 Systemeinstellungen
Für die Installation Ihres DSXi - Extenders:
1. Schalten Sie alle Geräte aus.
2. Verbinden Sie Monitor(e), Tastatur, Maus mit der Remote Unit.
3. Verbinden Sie die CPU mit Hilfe der mitgelieferten Anschlusskabel mit der Local Unit.
Bitte beachten Sie, dass das Gerät K473-DSH mit zwei USB Kabeln an die CPU
angeschlossen werden muss. Die eingebauten Platinen beziehen ihre Spannung
über die jeweilige USB Schnittstelle – deshalb müssen zur Versorgung beider
Platinen auch beide Kabel angeschlossen werden
Optional ist für die Local Unit ein 5V Tischnetzteil erhältlich. Falls Sie dieses
anschließen, wird automatisch intern die Versorgung durch die USB Schnittstelle
getrennt. Es ist keine weitere Bedieneraktion notwendig
4. Schließen Sie das Verbindungskabel (CATx- Kabel) an die Local und die Remote Unit an.
Falls die CATx Kabel nicht bereits mit Ferriten geliefert
wurden, schließen Sie bitte gerätenah, zum Kabeldurchmesser
passende Klappferrite an.
5. Verbinden Sie das 5V Tischnetzteil mit der Remote Unit.
Benutzen Sie ausschließlich das original gelieferte Netzteil
oder vom Hersteller freigegebene Ersatzgeräte.
6. Schalten Sie das System ein.
2.3 Geräteansichten
Ausgang für DVI- Ausgang für USB-HID
Monitor Anschluss

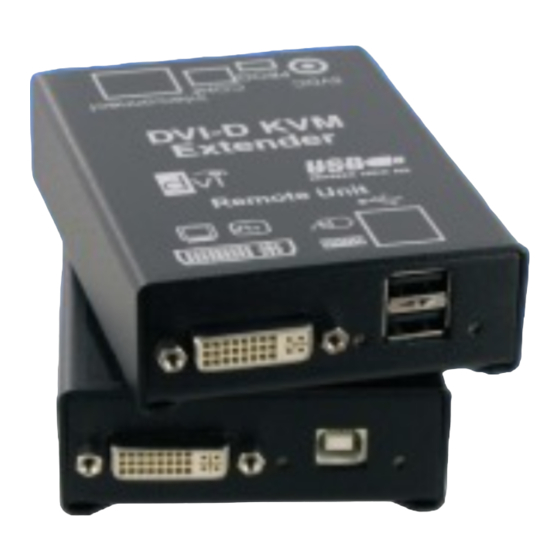

DSXi KVM- Extender Typ K473-SSH Remote Unit
Zur CPU: Zur CPU:
DVI USB-HID
DSXi KVM- Extender Typ K473-SSH Local Unit
Konfigurations-
Anschluss des 5V Programmier-
Netzteils Einstellschalter
port
Handbuch : http://www.ihse.de/pdf/b473-xx_d.pdf
DSXI - DVI- KVM-EXTENDER
DSXi KVM- Extender Typ K473-SSH Local und Remote Unit
Ausgang für
DVI-Monitor 1
DSXi KVM- Extender Typ K473-DSH Remote Unit
Anschluss des
5V Netzteils
DSXi KVM- Extender Typ K473-DSH Remote Unit
Zur CPU:
DVI 1
DSXi KVM- Extender Typ K473-DSH Local Unit
Anschluss des 5V
Netzteils
DSXi KVM- Extender Typ K473-DSH Local Unit
2.4 Diagnose
Jeder DSXi KVM- Extender ist (pro Kanal und jeweils an Local und Remote Unit) mit vier
Anzeige- LED's für Fehlerdiagnose ausgestattet: Power, Video OK, Link Status und USB Status:
Anschluss des CATx
Die Position der LEDs ist hier angezeigt:
Verbindungskabels
Handbuch : http://www.ihse.de/pdf/b473-xx_d.pdf
Ausgang für USB-HID Ausgang für Ausgang für USB-HID
Anschluss 1 DVI-Monitor 2 Anschluss 2
Konfigurations-
Programmier- Anschluss des CATx
port Einstellschalter Verbindungskabels
Jeweils für linke und
rechte Platine
Zur CPU:
Zur CPU:
DVI 2
USB-HID 2
Zur CPU:
USB-HID 1
Konfigurations-
Programmier-
Einstellschalter
port
Anschluss des CATx
Verbindungskabels
Jeweils für untere
und obere Platine
