Ihse K462-SA Handbuch

DVXI/ET-XM/-XS DVI- KVM-EXTENDER

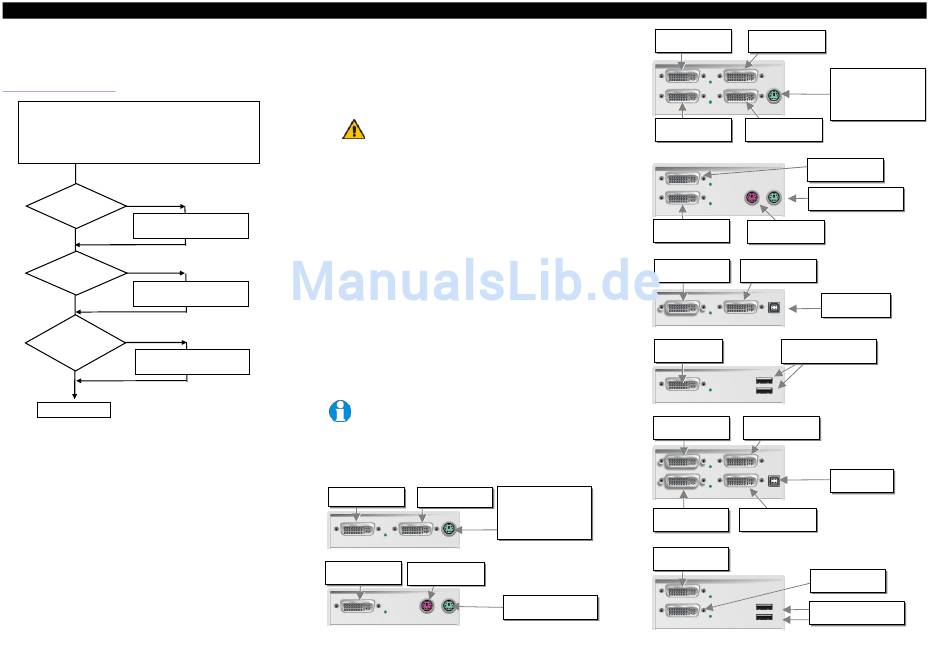

1 Schnellinstallation
Dieser Teil beschreibt in Kurzform, wie Ihr DVXi/ET KVM-Extender installiert wird. Sofern Sie
kein versierter Anwender des Gerätes sind, empfehlen wir Ihnen die komplette Installationsprozedur
zu bearbeiten, wie sie im Rest des Handbuches beschrieben ist. Das Handbuch kann unter
http://www.ihse.de/pdf/b462-xx_d.pdf geladen werden.
Installation des Systems
1. Verbinden Sie den Extender mit der Graphikquelle, Tastatur- und
Mausbuchse bzw. USB Buchse.
2. Verbinden Sie den (die) Monitor(e) sowie Tastatur/Maus mit dem
Extender.
3. Verbinden Sie die Geräte mit den Glasfaser-Kabeln
4. Schalten Sie das System ein.
Nein
Leuchtet die
Power LED ?
Prüfen Sie die Netzteile, bzw.
den Anschluss ans Stromnetz
Ja
Nein
Leuchtet die
Link LED ?
Prüfen Sie das Glasfaser
Kabel, bzw. die Anschlüsse
Ja
Leuchtet die
Nein
Video OK
LED ?
Prüfen Sie die Einstellung der
Graphikkarte bzw. neu booten
Ja
Fertig
2 Installation
Erstanwendern empfehlen wir, das System in einer Testumgebung aufzubauen, die sich auf einen
einzelnen Raum beschränkt, bevor Sie das System an seinem vorgesehenen Platz aufbauen. Das
wird Ihnen helfen, Verkabelungsprobleme zu finden und zu lösen und sich intensiver mit dem
DVXi/ET KVM- Extender auseinander zu setzen.
2.1 Lieferumfang
Folgende Teile sollten sich in Ihrer DVXi/ET KVM-Extender Verpackung befinden:
DVXi/ET KVM-Extender- Gerätepaar (Local Unit + Remote Unit).
•
2x 5V DC internationales Tischnetzteil für den DVXi/ET - Extender
•
2x deutsches Netzanschlusskabel.
•
Bedienerhandbuch (Quick Setup).
•
Zusätzlich bei den Geräten K462-1W, K462-2W, K463-1W und K463-2W:
DVI Kombi- Anschlusskabel 1,8m (DVI-I St auf DVI-I St, 2x PS2 Stecker)
•
PS2-Tastatur-/ Mausadapter für den Anschluss an die Local Uni
•
Zusätzlich bei den Geräten K462-1U, K462-2U, K463-1U und K463-2U:
DVI - Anschlusskabel 1,8m (DVI-I Stecker auf DVI-I Stecker)
•
USB - Anschlusskabel 1,8m (USB Typ A auf USB Typ B)
•
Zusätzlich bei den Geräten K462-2W, K462-2U, K463-2W und K463-2U:
DVI - Anschlusskabel 1,8m (DVI-I Stecker auf DVI-I Stecker)
•
Falls etwas fehlen sollte, setzen Sie sich bitte mit unserem Technischen Support in Verbindung
Handbuch : http://www.ihse.de/pdf/b462-xx_d.pdf
DVXI/ET-XM/-XS DVI- KVM-EXTENDER
2.2 Systemeinstellungen
Für die Installation Ihres DVXi/ET - Extenders:
1. Schalten Sie alle Geräte aus.
2. Verbinden Sie Monitor(e), Tastatur, Maus, (je nach eingesetztem Gerät) mit der Remote Unit.
Stellen Sie sicher, dass Sie Maus- und Tastaturanschluss nicht verwechseln. Der
Tastaturstecker ist lila und der Mausstecker ist grün.
3. Verbinden Sie die CPU mit Hilfe des mitgelieferten Anschlusskabels mit der Local Unit.
Stellen Sie sicher, dass Sie Maus- und Tastaturanschluss nicht verwechseln. Der (PS2-)
Tastaturstecker ist lila und der (PS2-) Mausstecker ist grün.
4. Verbinden Sie die 5V Tischnetzteile mit den Geräten.
Benutzen Sie ausschließlich das original gelieferte Netzteil
oder vom Hersteller freigegebene Ersatzgeräte.
5. Bei einem Dual Access System, Verbinden Sie Monitor, Tastatur, Maus für die lokale Konsole
mit den passenden Buchsen an der Local Unit. Die Anschlüsse können auch für den Anschluss
an einen KVM Switch verwendet werden. An die Buchse für den lokalen (PS2-) Tastatur-/
Mausanschluss können Sie entweder eine Tastatur direkt anschließen oder Maus/ Tastatur
zusammen über den mitgelieferten Adapter.
6. Schließen Sie das Verbindungskabel (Glasfaser- Kabel) an die Local und die Remote Unit an.
7. Schalten Sie das System ein.
2.3 Anforderungen an die Anschluss-/ Verbindungskabel
Um den DVXi/ET KVM-Extender an Ihren Computer anzuschließen benötigen Sie:
DVI, PS2-Tastatur, PS2-Maus: Verbinden Sie das mitgelieferte DVI Kombi- Anschlusskabel
•
1,8m (DVI-I Stecker auf DVI-I Stecker, 2x PS2 Stecker) mit der CPU (KVM.- Switch, etc.).
Bitte achten Sie auf einen zugfreien Anschluss! Geräte K462-1W, K462-2W, K463-1W +
K463-2W
DVI, USB-Tastatur, USB-Maus: Verbinden Sie das mitgelieferte DVI Anschlusskabel 1,8m
•
(DVI-I Stecker auf DVI-I Stecker) und das mitgelieferte USB Kabel 1,8m mit der CPU (USB-
A auf USB-B). Bitte achten Sie auf einen zugfreien Anschluss! Geräte K462-1U, K462-2U,
K463-1U + K463-2U
DVI: Verbinden Sie das mitgelieferte DVI - Anschlusskabel 1,8m (DVI-I Stecker auf DVI-I
•
Stecker) mit der CPU (KVM.- Switch, etc.). Bitte achten Sie auf einen zugfreien Anschluss!
Geräte K462-2W, K462-2U, K463-2W und K463-2U
Glasfaser Kabel:
•
Multimode Module: 50µm oder 62.5µm. Z.B. I-V(ZN)H 2G50 (Inhouse Patchkabel)
•
oder I-V(ZN)HH 2G62,5 (Inhouse Breakoutkabel) oder I/AD(ZN)H 4G50 (inhouse
ODER outdoor Breakoutkabel, widerstandsfähig) oder A/DQ(ZN)B2Y 4G62,5
(outdoor Kabel, widerstandsfähig mit Nagetierschutz) Kabelnotationen nach VDE
Singlemode Module: Zwei Fasern 9µm. Z.B. I-V(ZN)H 2E9 (Inhouse Patchkabel)
•
oder I-V(ZN)HH 2E9 (Inhouse Breakoutkabel) oder I/AD(ZN)H 4E9 (inhouse
ODER outdoor Breakoutkabel,widerstandsfähig) oder A/DQ(ZN)B2Y 4G9 (outdoor
Kabel, widerstandsfähig mitNagetierschutz) Kabelnotationen nach VDE
Es wird eine Punkt- zu- Punkt- Verbindung benötigt. Der Betrieb über mehrere
Patchfelder ist denkbar und zulässig. Nicht zulässig ist die Streckenführung über
eine aktive Netzwerkkomponente wie z.B. Hub, Switch, Router o. ä.
Power Supply
•
Verbinden Sie die mitgelieferten 5V/DC Netzteile mit der 'POWER'- Buchse der
DVXi/ET – Extender Geräte.
3 Geräteansichten (Je nach Gerätetyp)
Geräteansichten für Geräte mit Audio finden Sie im Handbuch.
Zur CPU:
Ausgang für lokalen
DVI, Tastatur, Maus
DVI-Monitor
DVXi/ET KVM-Extender Typ K462-1W und K463-1W Local Unit
Ausgang für DVI- Ausgang für
Monitor Tastaturanschluss
DVXi/ET KVM-Extender Typ K462-1W und K463-1W Remote Unit
Handbuch : http://www.ihse.de/pdf/b462-xx_d.pdf
DVXI/ET-XM/-XS DVI- KVM-EXTENDER
Zur CPU:
2. DVI-Graphikkarte
Zur CPU:
DVI, Tastatur, Maus

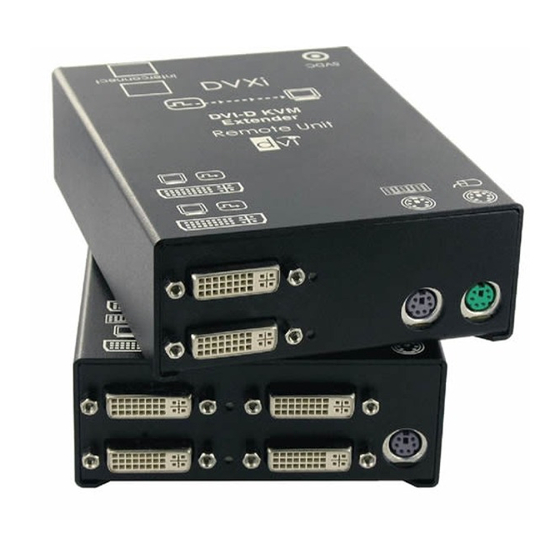

DVXi/ET KVM-Extender Typ K462-2W und K463-2W Local Unit
Ausgang für 1. DVI-
Monitor
DVXi/ET KVM-Extender Typ K462-2W und K463-2W Remote Unit
Zur CPU:
DVI Graphikkarte
DVXi/ET KVM-Extender Typ K462-1U / K463-1U Local Unit
Ausgang für DVI-
Monitor
DVXi/ET KVM-Extender Typ K462-1U / K463-1U Remote Unit
Zur CPU:
2. DVI-Graphikkarte
Ausgang für lokalen
Tastatur-/ Mausanschluss
Tastatur kann direkt
Zur CPU:
angeschlossen werden,
1. DVI-Graphikkarte
Maus bzw. Tastatur + Maus
über mitgelieferten Adapter
DVXi/ET KVM-Extender Typ K462-2U / K463-2U Local Unit
Ausgang für 2. DVI-
Monitor
Ausgang für Mausanschluss
DVXi/ET KVM-Extender Typ K462-2U / K463-2U Remote Unit
Handbuch : http://www.ihse.de/pdf/b462-xx_d.pdf
Ausgang für lokalen,
2. DVI-Monitor
Ausgang für lokalen
Tastatur-/ Mausanschluss
Tastatur kann direkt
angeschlossen werden,
Maus bzw. Tastatur + Maus
über mitgelieferten Adapter
Ausgang für lokalen
DVI-Monitor
Ausgang für 2. DVI-
Monitor
Ausgang für Mausanschluss
Ausgang für
Tastaturanschluss
Ausgang für lokalen
DVI-Monitor
Zur CPU:
USB
Ausgang für Tastatur-
/Mausanschluss
Ausgang für lokalen,
2. DVI-Monitor
Zur CPU:
USB
Ausgang für lokalen
1. DVI-Monitor
Ausgang für 1. DVI-
Monitor
Ausgang für Tastatur-
/Mausanschluss
