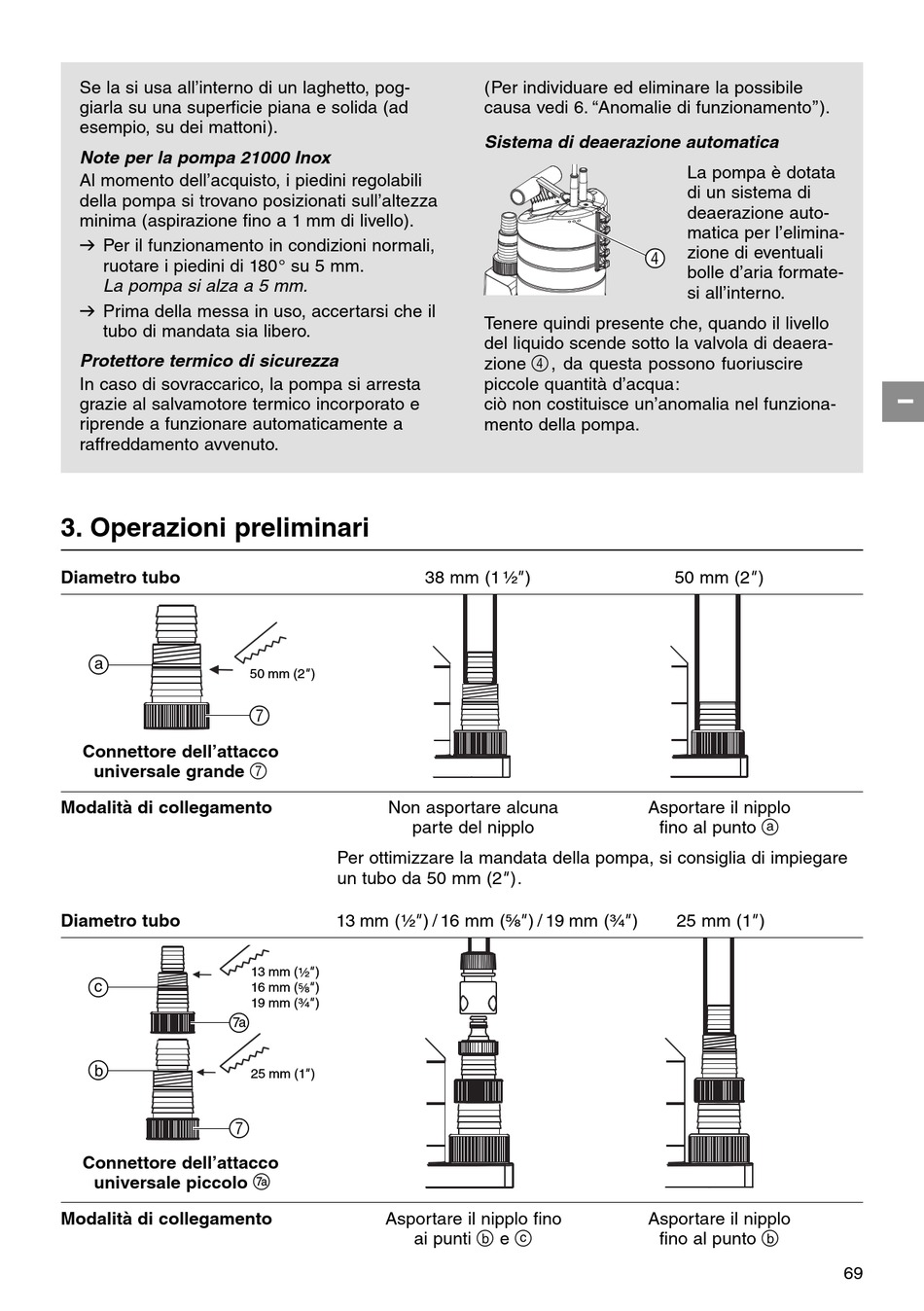

Se la si usa all'interno di un laghetto, pog-
giarla su una superficie piana e solida (ad
esempio, su dei mattoni).
Note per la pompa 21000 Inox
Al momento dell'acquisto, i piedini regolabili
della pompa si trovano posizionati sull'altezza
minima (aspirazione fino a 1 mm di livello).
v Per il funzionamento in condizioni normali,
ruotare i piedini di 180° su 5 mm.
La pompa si alza a 5 mm.
v Prima della messa in uso, accertarsi che il
tubo di mandata sia libero.
Protettore termico di sicurezza
In caso di sovraccarico, la pompa si arresta
grazie al salvamotore termico incorporato e
riprende a funzionare automaticamente a
raffreddamento avvenuto.

3. Operazioni preliminari

Diametro tubo
a
Connettore dell'attacco
universale grande
Modalità di collegamento
Diametro tubo
c
z
7a
b
7
Connettore dell'attacco
universale piccolo
Modalità di collegamento
50 mm (2 " )
7
7
Non asportare alcuna
parte del nipplo
Per ottimizzare la mandata della pompa, si consiglia di impiegare
un tubo da 50 mm (2 " ).
13 mm (¹⁄₂ " ) / 16 mm (⁵⁄₈ " ) / 19 mm (³⁄₄ " )
13 mm (¹⁄₂ " )
16 mm (⁵⁄₈ " )
19 mm (³⁄₄ " )
25 mm (1 " )
z
7a
Asportare il nipplo fino
ai punti
(Per individuare ed eliminare la possibile
causa vedi 6. "Anomalie di funzionamento").
Sistema di deaerazione automatica
Tenere quindi presente che, quando il livello
del liquido scende sotto la valvola di deaera-
4
zione
, da questa possono fuoriuscire
piccole quantità d'acqua:
ciò non costituisce un'anomalia nel funziona-
mento della pompa.
38 mm (1 ¹⁄₂ " )
b
c
e
La pompa è dotata
di un sistema di
deaerazione auto-
matica per l'elimina-
zione di eventuali
4
bolle d'aria formate-
si all'interno.
50 mm (2 " )
Asportare il nipplo
a
fino al punto
25 mm (1 " )
Asportare il nipplo
b
fino al punto
69
