3005876-2023-11-27
Änderung von links/
rechts

2.3 Regelung des Schrittmotors

Drehzahl/Regel-
spannung
Bei einer Änderung des VEX-Geräts, beispielsweise ein Links- in ein Rechtsgerät, müssen die DIP-
Schalter in der Rotorregelung geändert werden.
Schritt Vorgehen
1 Die Türen öffnen – die Rotorregelung befindet sich am Boden des VEX-Geräts
2 Die Tür zur Rotorregelung DRHX demontieren
3 Feststellen, ob das VEX-Gerät Ventilatoranordnung 1
oder Ventilatoranordnung 2 hat (siehe evtl. die Varian-
tenübersicht in der Betriebsanleitung des VEX-Geräts)
und gemäß der Leitungsübersicht anschließen.

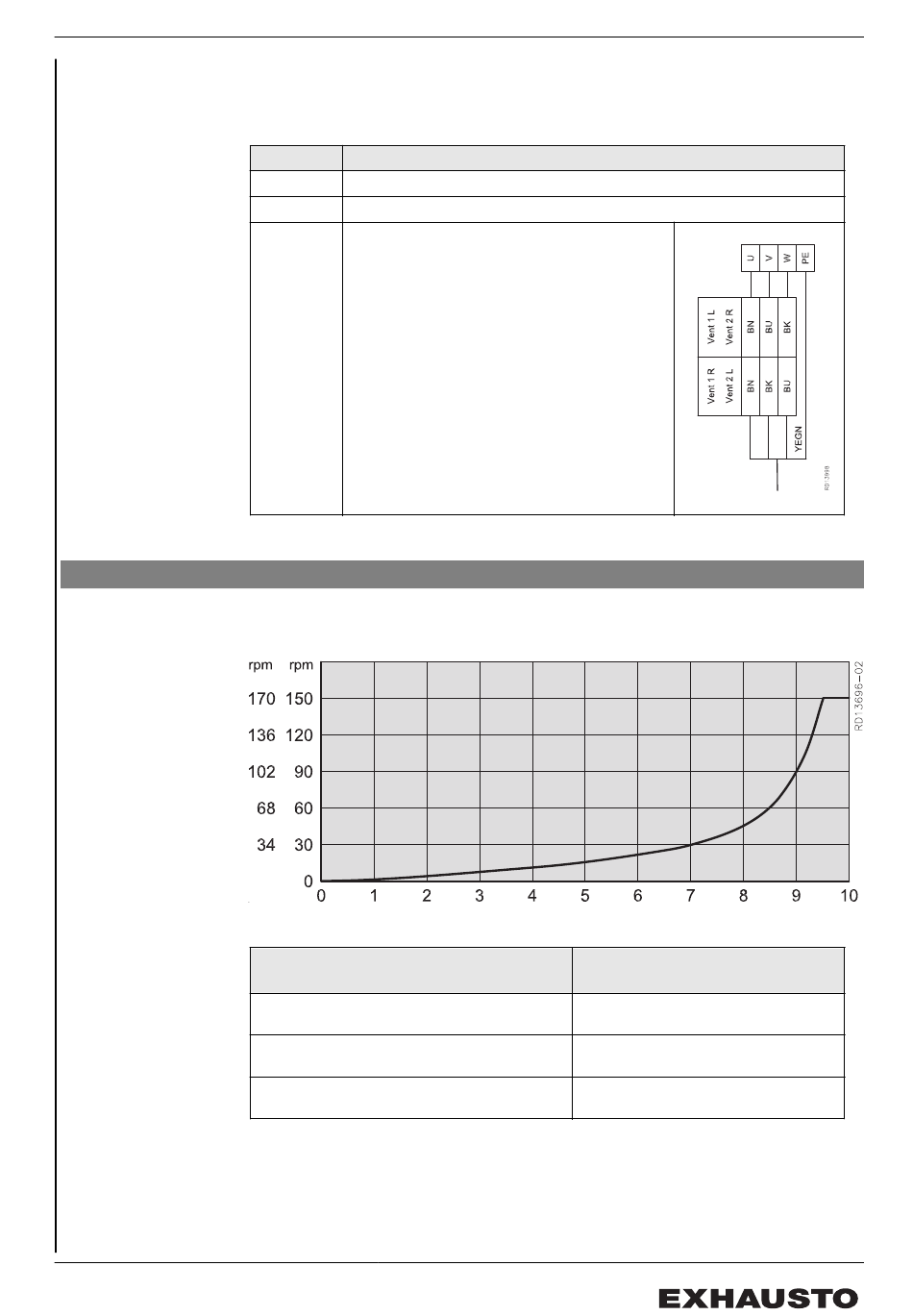

Das Diagramm zeigt den Zusammenhang zwischen Motorsignal und Drehzahl des Schrittmotors.
Falls der Schrittmotor in der Rotor-
regelung das folgende Signal bekommt:
0-10 V Signal unter 0,6 V
0-10 V Signal über 1,1 V
0-10 V Signal über 9,5 V
dann
stoppt der Motor
läuft der Motor an
läuft der Motor mit Maximaldrehzahl
9/12
Installation des VEX-Geräts
