2. Installation des VEX-Geräts

2.1 Umfang der Installation

VEX-Gerät
Anschlusskasten

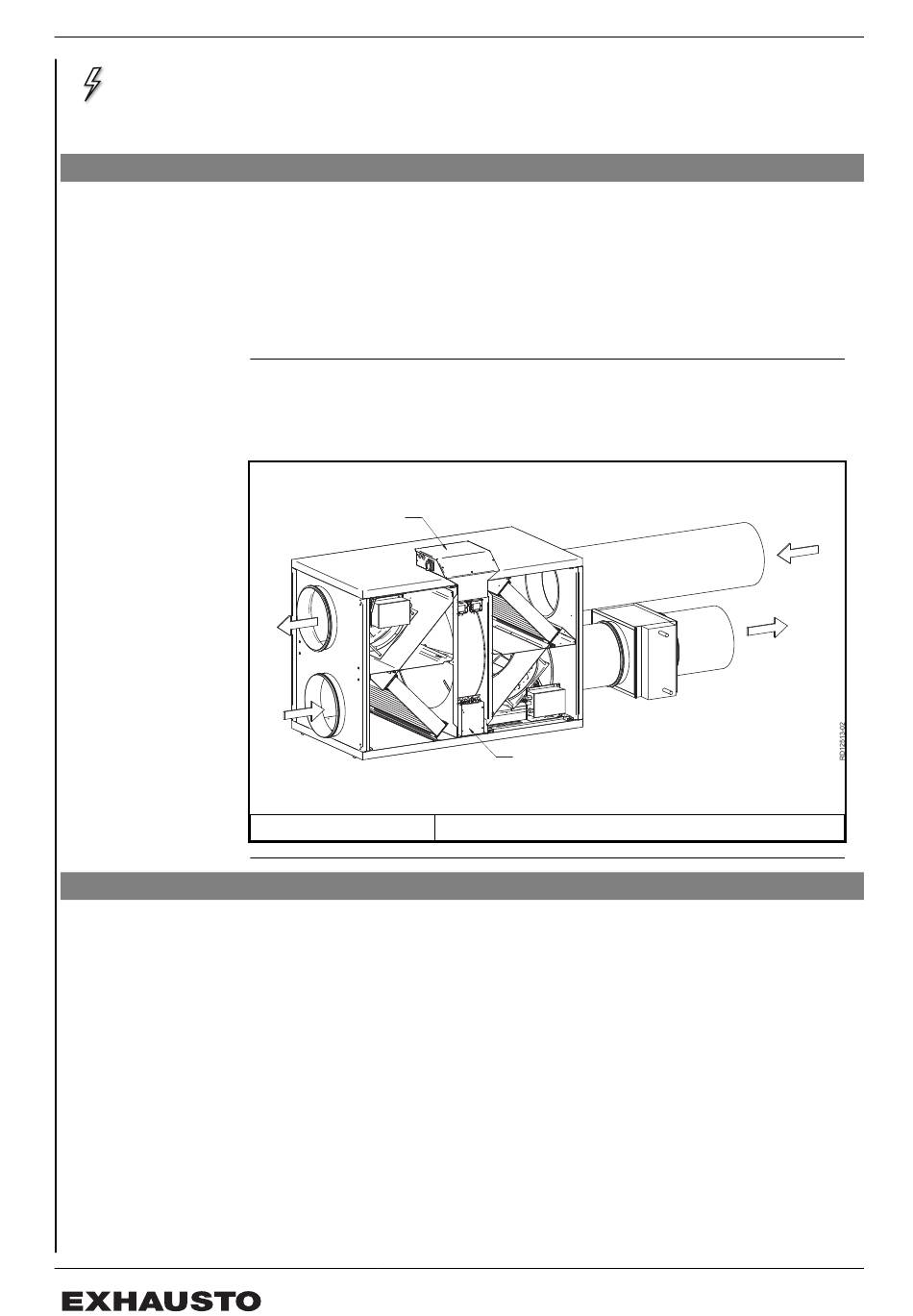

Anordnung der
Elektrobauteile

2.2 Wahl von Rotationsrichtung

Links/rechts
Die El-Installation des VEX-Geräts umfasst Folgendes:
Mögliche Klemmreihenanschlüsse im Anschlusskasten:
● Versorgungsspannung an Motorregelung 1 und 2
● Versorgungsspannung an Rotorregelung
● Regelsignale an die Rotorregelung
● Regelsignale an die Motorregelung (MC) und das Alarmrelais
Für weitere technische Daten siehe bitte den Abschnitt "Technische Daten" in der Betriebsanleitung des
VEX-Geräts.
1
1. Anschlusskasten
In der Typenbezeichnung steht R für rechts, was bedeutet, dass die Zulufteinheit auf der rechten Gerä-
teseite angeordnet ist (Sicht auf Wartungstür). Wenn die Zuluftseite links angeordnet ist, ist dies durch
L angegeben.
2
2. Rotorregelung
