DIP-Schalter-Ein-
stellung
Die folgende Tabelle zeigt die maximal zulässige Drehzahl des Schrittmotors – je nach VEX-Größe. Über-
steigt die Drehzahl die angegebenen Werte, wird der Motor überlastet, was eine Abschaltung auslöst.
VEX- Max. Geschwindig-
Modell keit
Schrittmotor
VEX240 150
VEX250 150
* Wenn der Rotor mit dieser Drehzahl läuft, wird der maximale Temperaturwirkungsgrad erzielt.
VEX-Modell
VEX240
VEX250

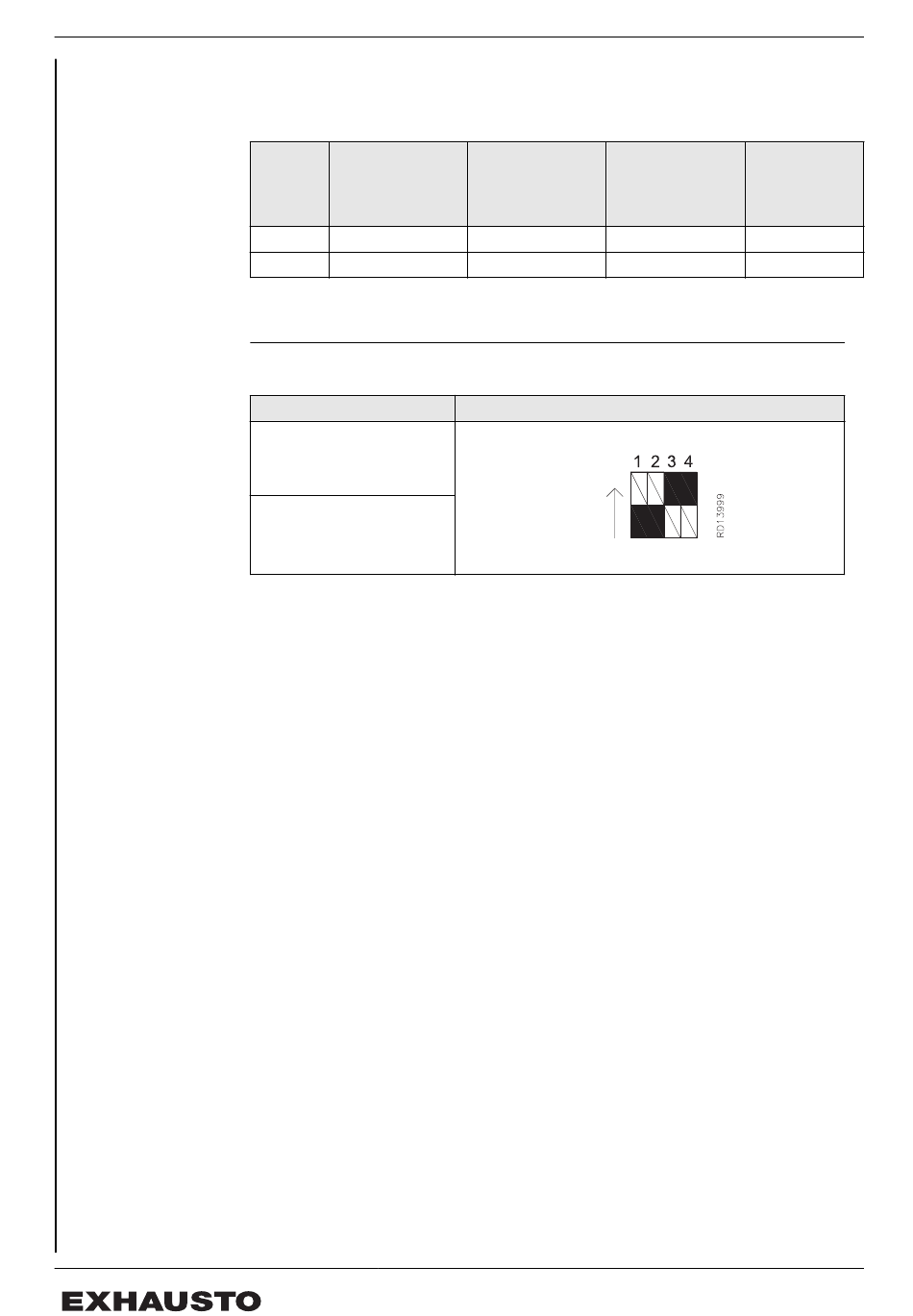

Die schwarze Markierung in der obigen Skizze markiert die Position der Taste am DIP-Schalter.
Max.
Drehzahl des
Schrittmotors
pro Min.
70
79
Einstellung
on
off
10/12
Installation des VEX-Geräts
Optimale Spannung
Rotor- 0-10V
drehzahl
pro Min.*
10 8,7
10 8,88
