Funktion Des Alarmrelais - Exhausto VEX170CF-X Originalbetriebsanleitung

Anschluss an Versorgungsspannung
3005784-2017-05-02

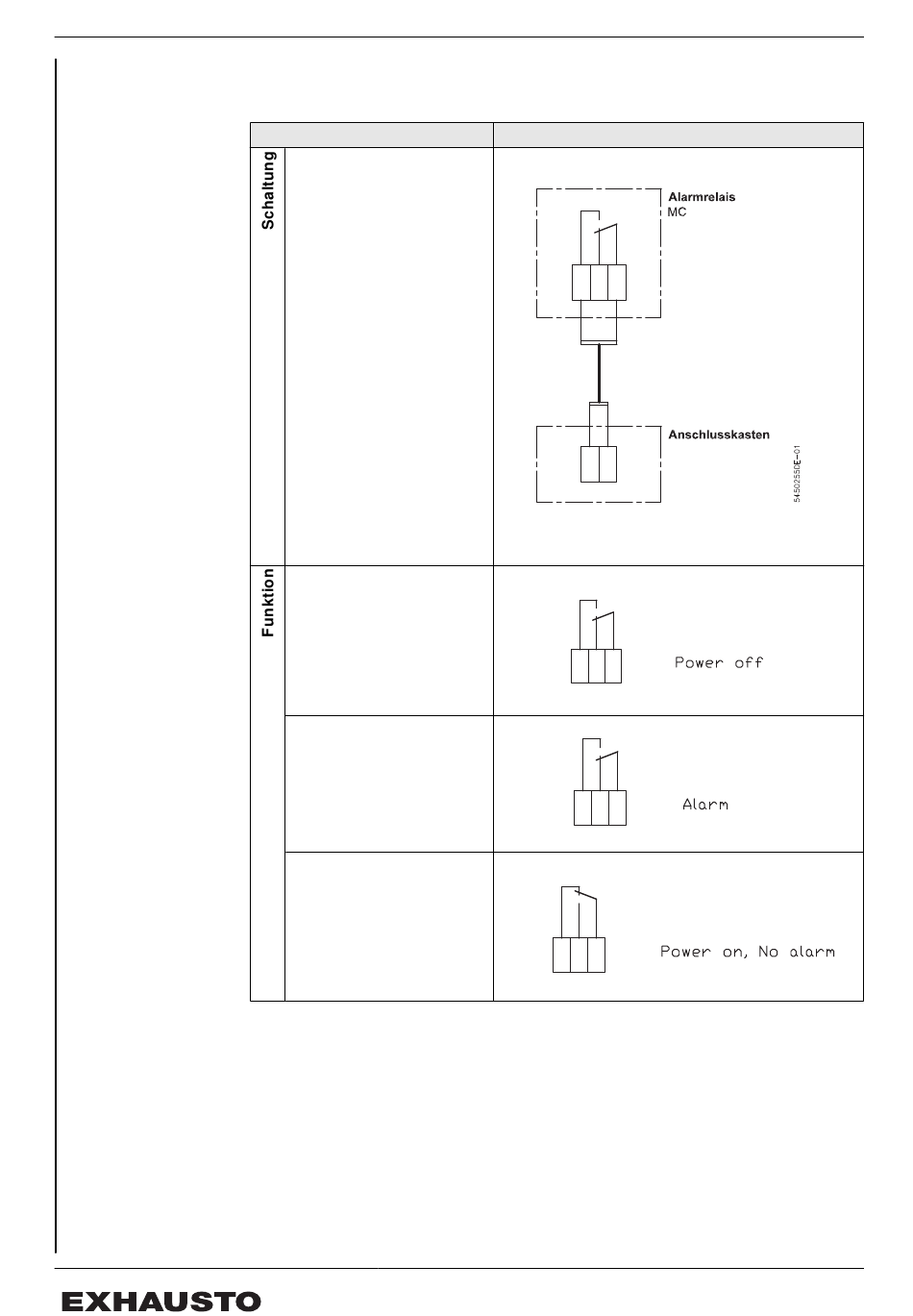

1.1.1 Funktion des Alarmrelais

Beschreibung Abbildung
Aus der Abbildung geht
hervor, welche beiden
Klemmen von der Motorre-
gelung zu der Klemmreihe
im Anschlusskasten ge-
führt werden sollen.
Motorregelung: Klemme 19-20 und Klemme 25-26
Position des Alarmrelais
bei Stromausfall o.dgl.
Position des Alarmrelais
bei Alarm
Position des Alarmrelais
bei Betrieb
6/8
