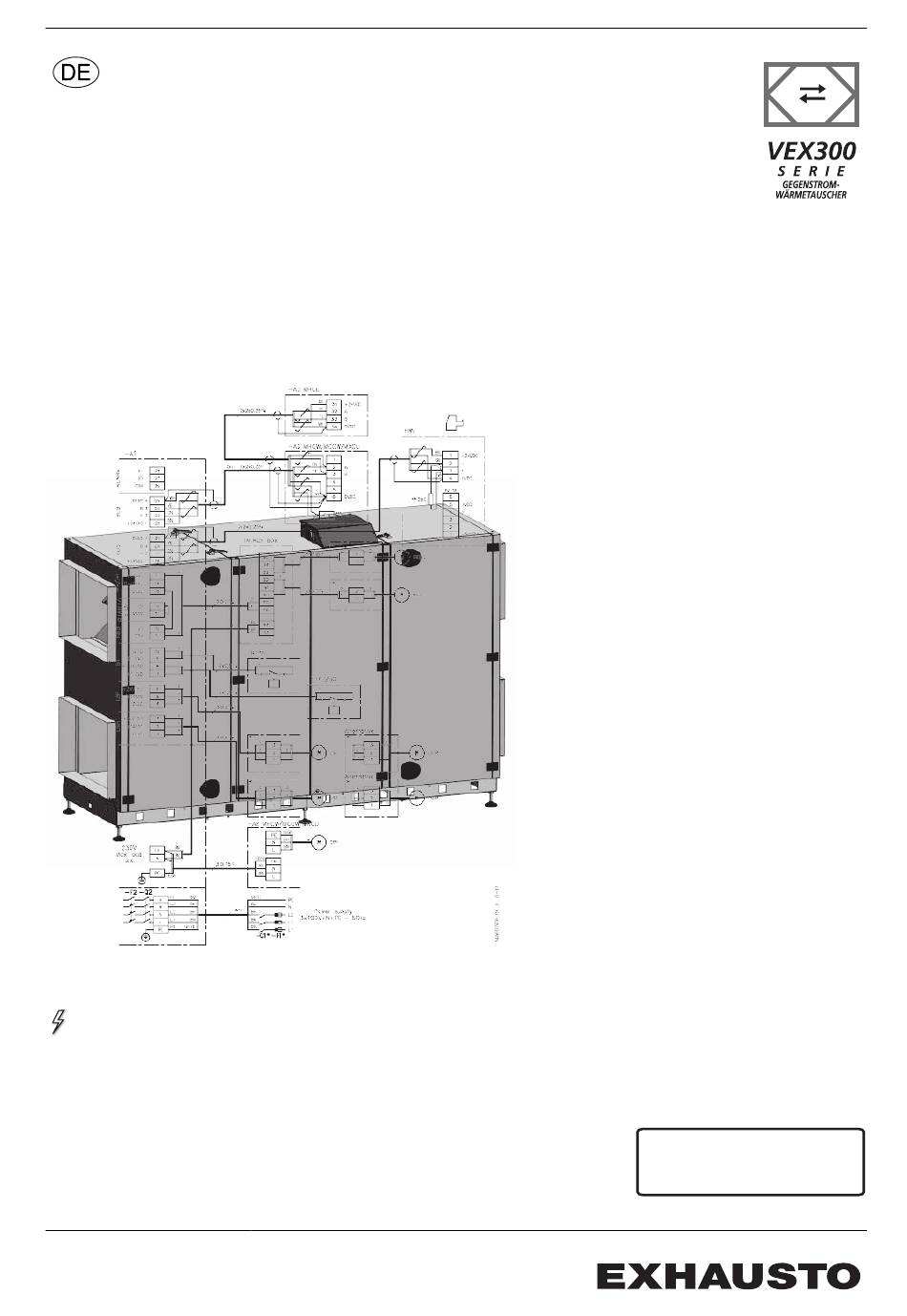

3004835-2014-09-04
VEX350HX-360HX-370HX
El-Installationsanleitung - für andere Automatik
El-Installation.................................................Abschnitt 1 + 2
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
VEX350-360-370HX
Originalbetriebsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exhausto VEX350HX
Inhaltszusammenfassung für Exhausto VEX350HX
- Seite 1 VEX350-360-370HX 3004835-2014-09-04 VEX350HX-360HX-370HX El-Installationsanleitung - für andere Automatik El-Installation..........Abschnitt 1 + 2 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
- Seite 2 3004835-2014-09-04 1. Anschlussdiagramm für die Spannungsversorgung 1.1. Anschlussdiagramm für VEX mit Motorregelung (MC)........4 1.1.1. Funktion des Alarmrelais.................7 2. Installation des VEX-Geräts 2.1. Umfang der Installation..................8 2/12...
- Seite 3 Der elektrische Anschluss muss von einem Elektroinstallateur nach den örtlichen Bestimmungen und gesetzlichen Vorschriften ausgeführt werden. Versorgungstren- Die EXHAUSTO A/S weist darauf hin, dass die Richtlinie Maschi- nung nen*) die Montage einer Versorgungstrennung bei der festen In- stallation des Gerätes vorschreibt.
-
Seite 4: Anschlussdiagramm Für Die Spannungsversorgung
Anschlussdiagramm für die Spannungs- 3004835-2014-09-04 versorgung 1. Anschlussdiagramm für die Spannungsversorgung 1.1 Anschlussdiagramm für VEX mit Motorregelung (MC) VEX350/360 - Dia- Das folgende Diagramm zeigt den Anschluss von Versorgungsspannung an Mo- gramm torregelung und Bypassklappen. 4/12... - Seite 5 Anschlussdiagramm für die Spannungs- 3004835-2014-09-04 versorgung VEX370 - Diagramm Das folgende Diagramm zeigt den Anschluss von Versorgungsspannung an Mo- 3 x 400V torregelung und Bypassklappen. Erläuterung zum Di- agramm Bezeichnung Erläuterung MC1 Supply Versorgung zur Motorregelung MC1 (Fortluft/Abluft) MC2 Supply Versorgung zur Motorregelung MC2 (Zuluft/Außenluft) Bypass 1 Regelsignal für Bypassklappe 1 (Fortluft/Abluft)
- Seite 6 Anschlussdiagramm für die Spannungs- 3004835-2014-09-04 versorgung El-Daten Die folgende Tabelle zeigt max. Phasenstrom und max. Nullstrom. Versorgungsspan- Max. Max. nung Phasen- Nullstrom Pha- Pha- strom (bemesse- sen- sen- (ge- ner Strom- strom strom samt) verbrauch) VEX350 3 x 400 V + N + PE 8,7 A 12,5 A 8,7 A...
-
Seite 7: Funktion Des Alarmrelais
Anschlussdiagramm für die Spannungs- 3004835-2014-09-04 versorgung 1.1.1 Funktion des Alarmrelais Beschreibung Abbildung Aus der Abbildung geht hervor, welche beiden Klemmen von der MC zu der Klemmreihe im An- schlusskasten geführt wer- den sollen. Position des Alarmrelais bei Stromausfall o.dgl. Position des Alarmrelais bei Alarm Position des Alarmrelais bei Betrieb... -
Seite 8: Umfang Der Installation
● Versorgungsspannung für Motoren und Motorregelung (MC) ● Regelsignale für die Motorregelung (MC) und das Alarmrelais ● Regelsignal für die Bypassklappe ● Die Motorregelung ist von EXHAUSTO vorprogrammiert und mit Überlas- Hinweis tungsschutz ausgerüstet. ● Die Motorregelung ist gegen Kurzschluss zu schützen Für weitere technische Daten siehe bitte den Abschnitt “Technische Daten”... - Seite 9 Installation des VEX-Geräts 3004835-2014-09-04 Anordnung der Elektrobauteile - Beispiel VEX370 Left Bauteil Bauteil Anschlusskasten ● Hauptautomatik ● 24 V Stromversorgung ● Sicherungsautomaten ● Versorgungstrennung ● Motorregelung, Motor 1 (Abluft) ● Motorregelung, Motor 2 (Zuluft) ● Bypassklappe Abluft/Fortluft ● Bypassklappe Außenluft/Zuluft ●...
- Seite 10 3004835-2014-09-04 10/12...
