3005784-2017-05-02
1. Anschluss an Versorgungsspannung

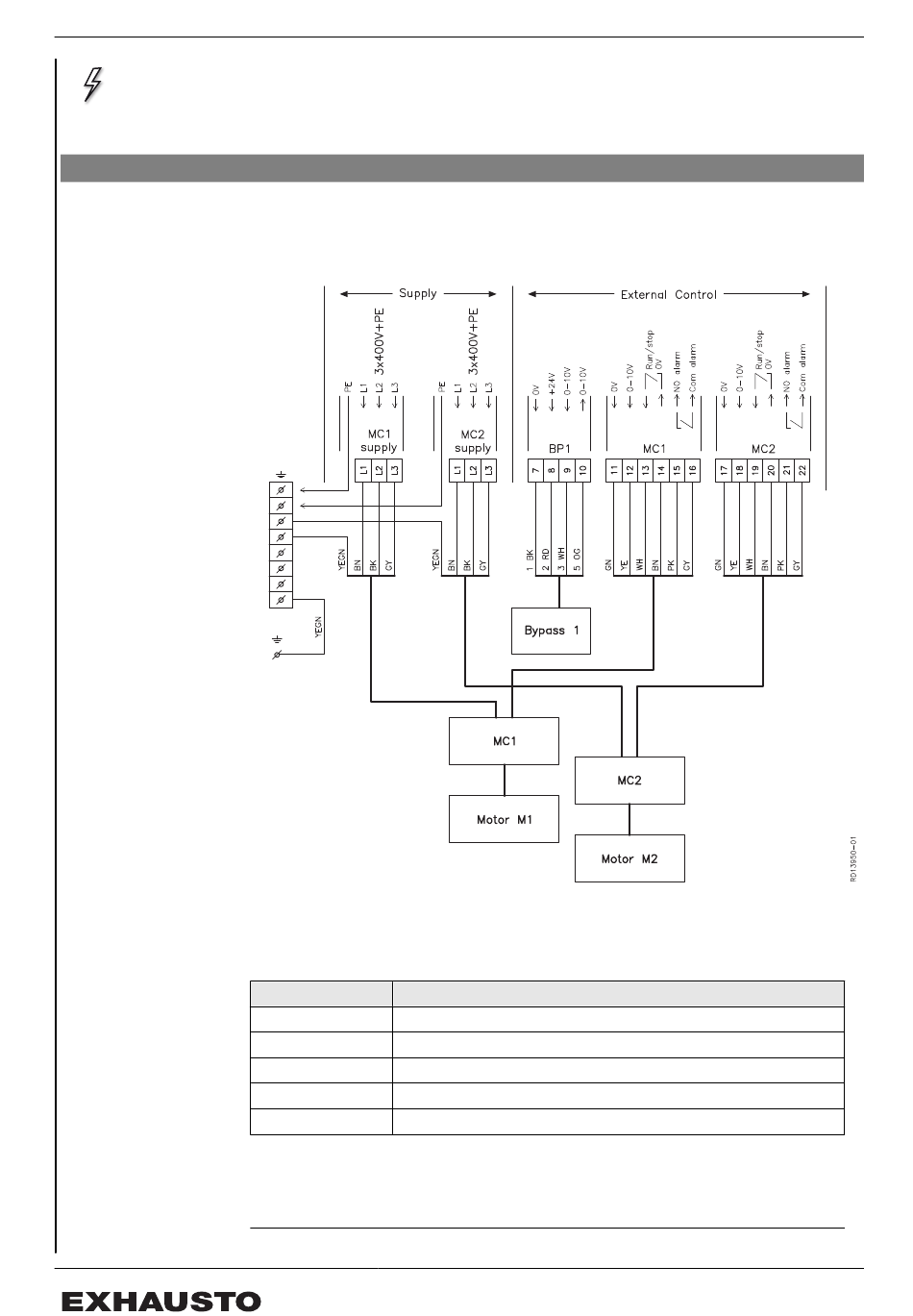

1.1 Anschlussdiagramm für VEX mit Motorregelung (MC)
Diagramm 3 x 400V
Erläuterung zum Di-
agramm
Hinweis:
Das folgende Diagramm zeigt den Anschluss von Versorgungsspannung an Motor-
regelung und Bypassklappen.
Bezeichnung
MC1
Regelsignal für Motorregelung Motor M1 (Fortluft/Abluft)
MC2
Regelsignal für Motorregelung Motor M2 (Zuluft/Außenluft)
BP1
Regelsignal für Bypassklappe 1 (Zuluft/Außenluft)
MC1 Versorgung
Versorgung zur Motorregelung MC1 (Fortluft/Abluft)
MC2 Versorgung
Versorgung zur Motorregelung MC2 (Zuluft/Außenluft)
Den Lieferumfang der Zubehörkomponenten entnehmen Sie bitte der Ankreuzliste
auf der Vorderseite der VEX-Anleitung.
Anschluss an Versorgungsspannung
Erläuterung
4/8
