Sensortec EDIZIOdue Kurzanleitung

Raumtemperaturfühler passiv mit Bedienoptionen im Feller EDIZIOdue
Bestellnummern
P = Sollwertgeber (Poti)
T
= Präsenz-Taste
L = LED Anzeige
yyy = passives Messelement
(siehe Widerstandstabelle)
xxx = passiver Potentiometer (1 kΩ / 4.7 kΩ / 10 kΩ)
Typ
RFE01
RFE02 P yyy xxx
RFE02 TL yyy
RFE02 PTL yyy xxx
Oben gelistete Produkte mit yyy ergänzen:
Beispiel mit PT1000-Messelement, Taster und
4.7kΩ-Potentiometer: RFE02 PTL PT1000 4K7
Massbild
14 mm 14 mm
sensortec AG | Länggasse 13 | 3280 Murten | Schweiz
Tel. +41 (0)32 312 70 00
info@sensortec.ch | www.sensortec.ch
Poti Taster LED
- - -
- -

-
 
  
88 mm
Feldgeräte für die Gebäudeautomation

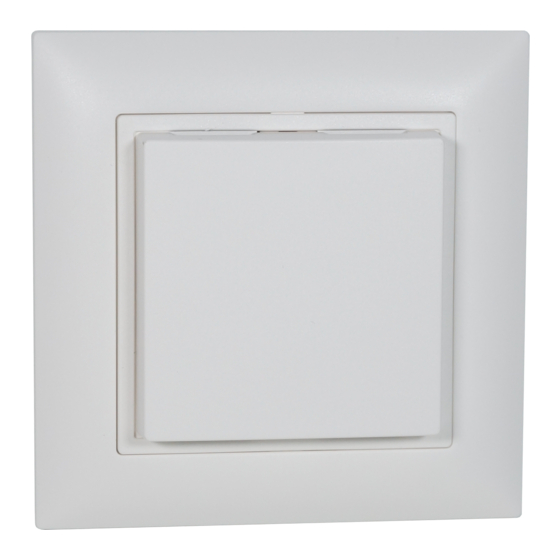

Raumtemperaturfühler für die Unterputz-Montage
zur Messung der Temperatur in Räumen im Feller
EDIZIOdue ® Design*. Der Temperaturfühler wird mit
einem passiven Messelement ausgerüstet. Als
Raumbediengerät stehen Bedienelemente wie ein
passiver Sollwertgeber, sowie eine Präsenz-Taste
mit LED-Anzeige zur Auswahl.
*EDIZIOdue® ist eine geschützte Handelsmarke der Firma Feller
AG, Horgen
Technische Daten
Genauigkeit
Temperaturmessung
Potentiometer passiv:
Toleranz
Drehwinkeltoleranz
Taster
LED
Gehäuse
Gehäusefarbe
Abmessungen Gehäuse
Betriebsbedingungen:
Temperatur
Feuchte
Schutzart
Anschlussklemme:
®
Design
je nach Messelement
1 kΩ / 4.7 kΩ / 10 kΩ
± 20 %
Mittelwertstellung: ± 15°
35 VDC, max.10 mA
grün, 24 VDC
®
Feller EDIZIOdue
weiss (Feller 61)
Optional: alle Feller Farben
88 × 88 × 14 mm
0 ... 50 °C
0 ... 95% r.F.
(Ohne Betauung)
IP20
Maximal 1 mm²
RFE01 & RFE02
31.08.2022
1/2
