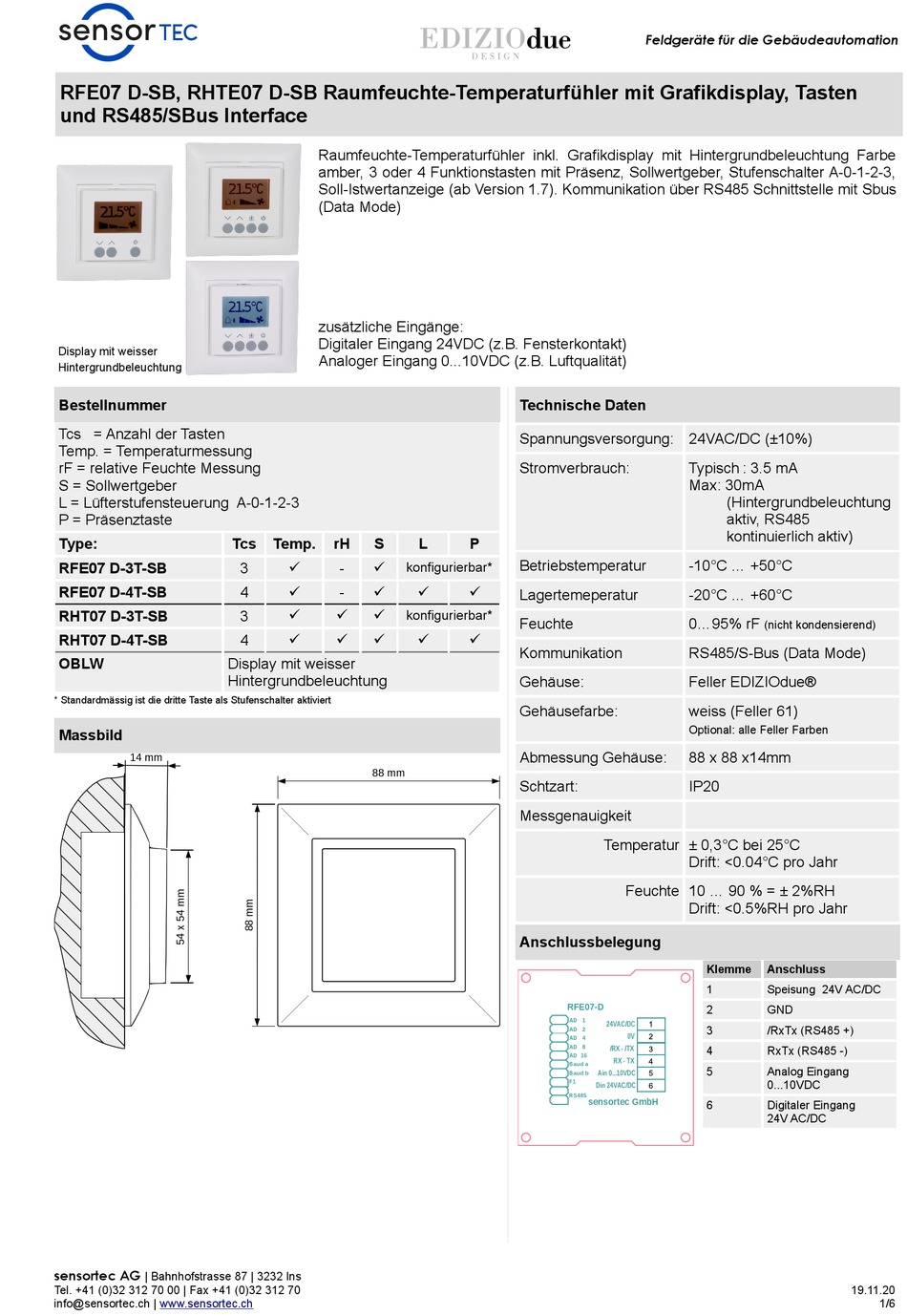

Sensortec RFE07 D-SB Bedienungsanleitung

RFE07 D-SB, RHTE07 D-SB Raumfeuchte-Temperaturfühler mit Grafikdisplay, Tasten
und RS485/SBus Interface

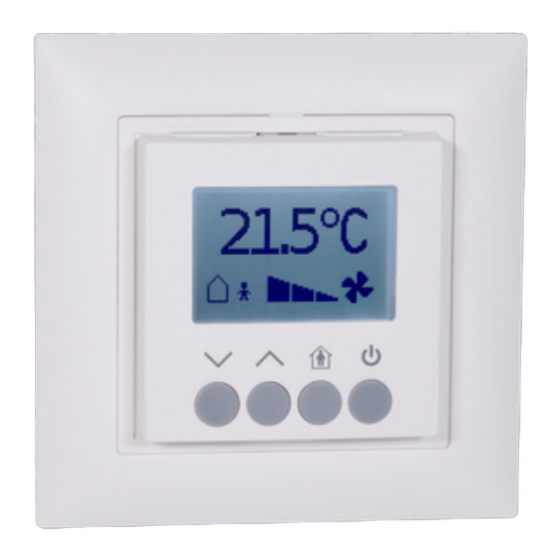

Display mit weisser
Hintergrundbeleuchtung
Bestellnummer
Tcs = Anzahl der Tasten
Temp. = Temperaturmessung
rF = relative Feuchte Messung
S = Sollwertgeber
L = Lüfterstufensteuerung A-0-1-2-3
P = Präsenztaste
Type:
RFE07 D-3T-SB
RFE07 D-4T-SB
RHT07 D-3T-SB
RHT07 D-4T-SB
OBLW
* Standardmässig ist die dritte Taste als Stufenschalter aktiviert
Massbild
sensortec AG
| Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
Raumfeuchte-Temperaturfühler inkl. Grafikdisplay mit Hintergrundbeleuchtung Farbe
amber, 3 oder 4 Funktionstasten mit Präsenz, Sollwertgeber, Stufenschalter A-0-1-2-3,
Soll-Istwertanzeige (ab Version 1.7). Kommunikation über RS485 Schnittstelle mit Sbus
(Data Mode)
zusätzliche Eingänge:
Digitaler Eingang 24VDC (z.B. Fensterkontakt)
Analoger Eingang 0...10VDC (z.B. Luftqualität)
Tcs Temp. rH S
3  - 
 
4 -
3   
  
4
Display mit weisser
Hintergrundbeleuchtung
88 mm
Technische Daten
Spannungsversorgung: 24VAC/DC (±10%)
Stromverbrauch:
L P
Betriebstemperatur
konfigurierbar*
 
Lagertemeperatur
konfigurierbar*
Feuchte
 
Kommunikation
Gehäuse:
Gehäusefarbe:
Abmessung Gehäuse:
Schtzart:
Messgenauigkeit
Anschlussbelegung
RFE07-D
AD 1
AD 2
AD 4
AD 8
AD 16
Baud a
Baud b
F1
RS485
Feldgeräte für die Gebäudeautomation
Typisch : 3.5 mA
Max: 30mA
(Hintergrundbeleuchtung
aktiv, RS485
kontinuierlich aktiv)
-10°C ... +50°C
-20°C ... +60°C
0...95% rF
RS485/S-Bus (Data Mode)
Feller EDIZIOdue®
weiss (Feller 61)
Optional: alle Feller Farben
88 x 88 x14mm
IP20
Temperatur ± 0,3°C bei 25°C
Drift: <0.04°C pro Jahr
Feuchte 10 ... 90 % = ± 2%RH
Drift: <0.5%RH pro Jahr
Klemme
1
2
24VAC/DC
3
0V
/RX - /TX 4
RX - TX
5
Ain 0...10VDC
Din 24VAC/DC
sensortec GmbH
6
(nicht kondensierend)
Anschluss
Speisung 24V AC/DC
GND
/RxTx (RS485 +)
RxTx (RS485 -)
Analog Eingang
0...10VDC
Digitaler Eingang
24V AC/DC
19.11.20
1/6
