Wolf CHA-16/20-400V-M2 CS-C2 Planungsinformation Seite 25

⑤ Wellrohr DN40 / Glattrohr 40 x 3,7
Anwendungsbeispiel zum Diagramm der verfügbaren Förderhöhen:
• Benötigte Länge der Verbindungsleitung: 10 m
• Ermittelter Druckverlust des Heizsystems, das von der Pumpe in der IDU durchströmt wird (bei 46 l/min,
ohne Druckverluste von ODU und IDU): 400 mbar
I. Senkrechte Linie bei 10 m im Diagramm einzeichnen
II. Waagerechte Linie bei 400 mbar im Diagramm einzeichnen
Die nächsthöhere Leitungsgröße über dem Schnittpunkt der gestrichelten Linien zeigt die mindestens benötig-
te Dimension der Verbindungsleitung.
Ergebnis:
In diesem Beispiel muss somit mindestens ein Wellrohr DN40 oder ein Glattrohr 40 x 3,7 verwendet werden.
Bei Verwendung eines Wärmepumpencenters müssen folgende Druckverluste zusätzlich von der verfügbaren
Förderhöhe für das Heizsystem abgezogen werden:
• Mit Puffer als Trennspeicher:
– 270 mbar (CHA-16)
• Bei Metallverbundrohren muss aufgrund der höheren Einzelwiderstände der Fittings eine Auslegung mit
Restförderhöhe erfolgen.
• Auf eine ausreichende Dämmung der Leitung achten.

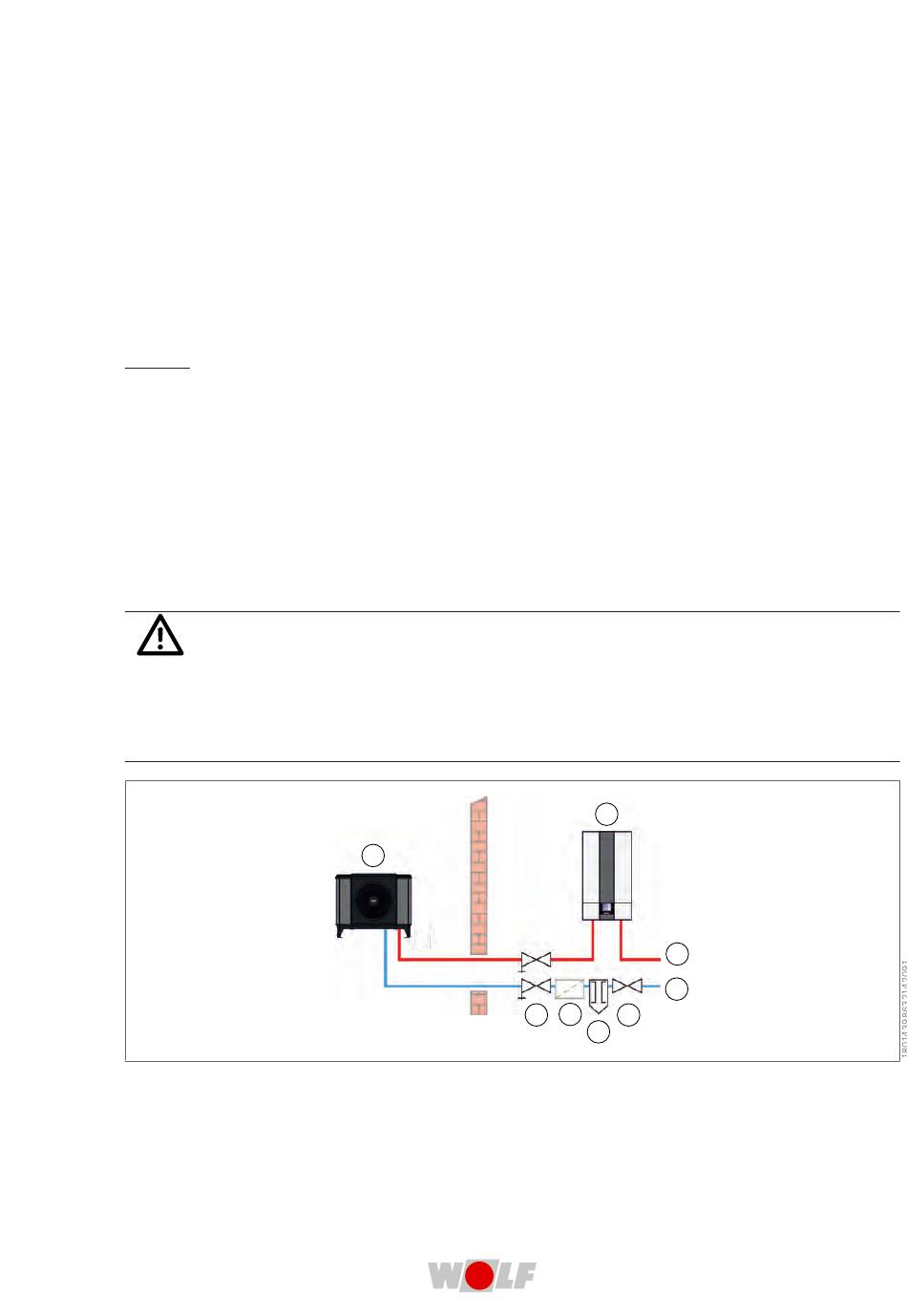

Schmutzfänger und Schlammabscheider
HINWEIS
Schmutz und Magnetit im Heizungssystem
Schäden an Pumpen, Heizungssystem, Heizwasserwärmetauscher und der ODU.
► Schmutzfänger und Schlammabscheider mit Magnetitabscheider in den Rücklauf zur ODU
einbauen.
① IDU
③ Rücklauf
⑤ Schlammabscheider mit Magnetitabschei-
der
⑦
Absperrhahn mit Entleerung
4801847 | 202311
⑥
8
7
②
④
⑥
⑧
Wellrohr DN50 / Glattrohr 50 x 4,6
1
2
3
6
4
5
Vorlauf
Absperrhahn
Schmutzfänger (liegt der IDU bei)
ODU
/
CHA-16/20
25
Planung
