GAS 222.21 AMEX
4.4 Montage des Austrittsfilters
HINWEIS
Der Austrittsfilter und der O-Ring für das Griffstück müssen vor Inbetriebnahme einge-
setzt werden.
Betrieb ohne Austrittsfilter nicht zulässig!

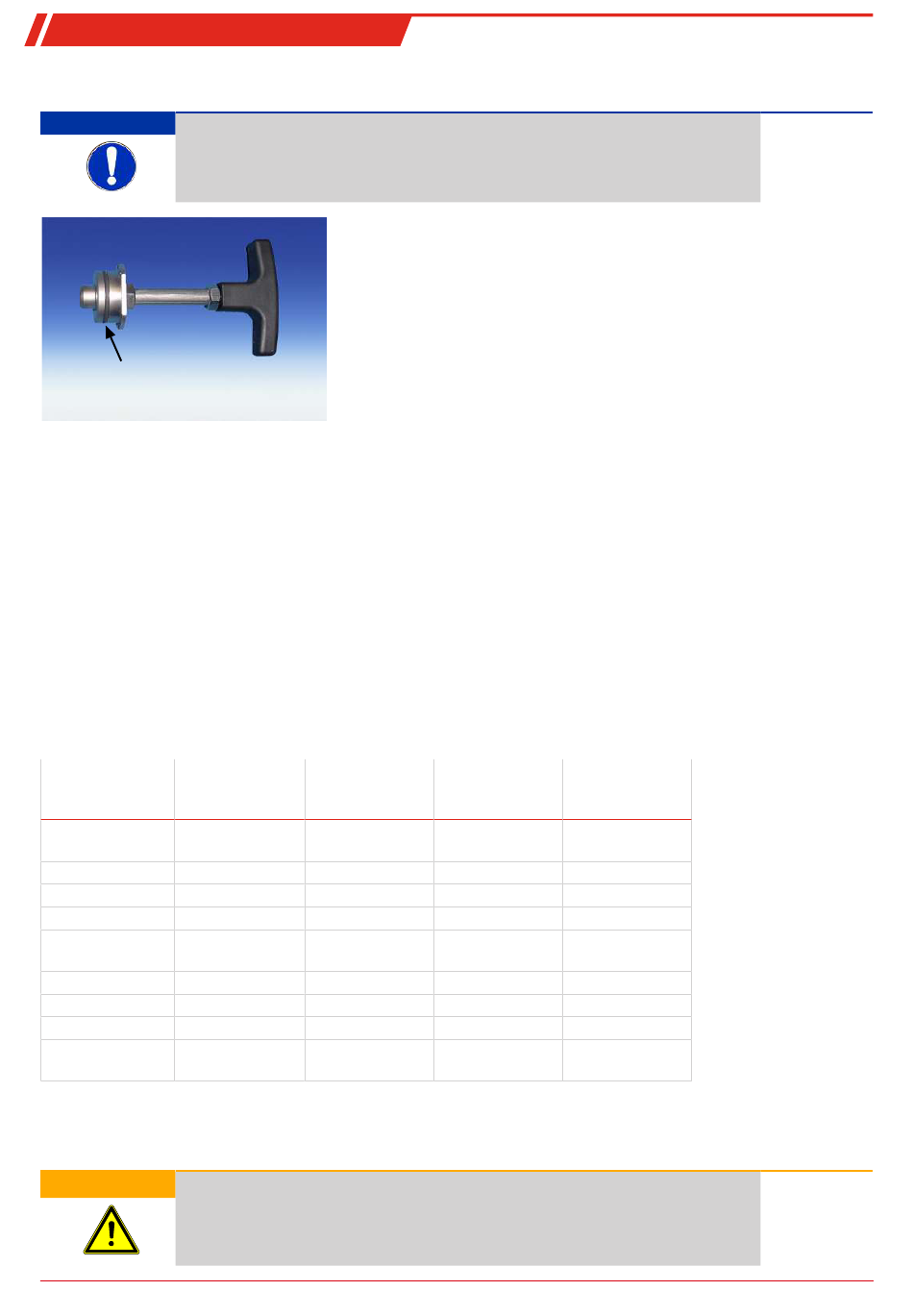

O-Ring Griffstück
4.5 Montage des Eintrittsfilters (optional)
Der Eintrittsfilter, falls erforderlich mit der passenden Verlängerung, muss eingeschraubt werden. Danach wird die Sonde unter
Verwendung der beigefügten Dichtungen und Schrauben am Gegenflansch befestigt.
4.6 Isolierung
Bei beheizten Sonden sind die blank liegenden Flanschteile und ggf. der Einbaustutzen nach der Montage vollständig zu isolie-
ren, damit Kältebrücken unbedingt vermieden werden. Das Isoliermaterial muss den Anwendungsvoraussetzungen entspre-
chen und wetterfest sein.
4.7 Anschluss der Gasleitung
Die Messgasleitung ist mittels geeigneter Verschraubung sorgfältig und fachgerecht anzuschließen.
Diese Tabelle gibt einen Überblick über die Anschlüsse der Messgassonden:
1)
Anschlussflansch
DN65/PN6/
DN3"-150
Messgaseingang
Messgasausgang
Spülanschluss
1)
Prüfgasanschluss
Rohr Ø6 mm
Rohr Ø1/4
Befüllanschluss
Kondensat
Bypass
Steuerluft
Tab. 1: Anschlüsse der Messgassonden (Modellabhängig)
1)
Je nach Ausführung.
2)
Nur GAS 222.xx ANSI und GAS 222.xx AMEX
WARNUNG
Gasaustritt
Messgas kann gesundheitsschädlich sein!
Prüfen Sie die Leitungen auf Dichtheit.
BD460050 ◦ 01/2020
Einen für die zu erwartende Umgebungstemperatur geeigneten O-Ring auf das
Griffstück einsetzen.
Den Austrittsfilter auf das Griffstück aufstecken. Danach das Griffstück mit Filter
vorsichtig in die Gasentnahmesonde einsetzen und durch eine 90°-Drehung si-
chern.
Prüfen Sie den richtigen Sitz des Handgriffes. Dieser ist bei richtigem Sitz me-
chanisch am Filtergehäuse arretiert.
Sonde
Vorratsbehälter
GAS 222
PAV01
2)
G3/4
NPT 1/4
G3/8
2)
NPT 1/4
G1/2
NPT 1/4
Kugelhahn
Steuerventil
pneumatischer
3/2-Wege Magnet-
Antrieb
ventil
G1/8
G1/4
NPT 1/4
Bühler Technologies GmbH
