Wasservolumen und Ausgehnungsgefäßdruck
Im Inneren ist ein Ausdehnungsgefäß mit einem Fassungsvermögen von 8 Litern und 1 bar

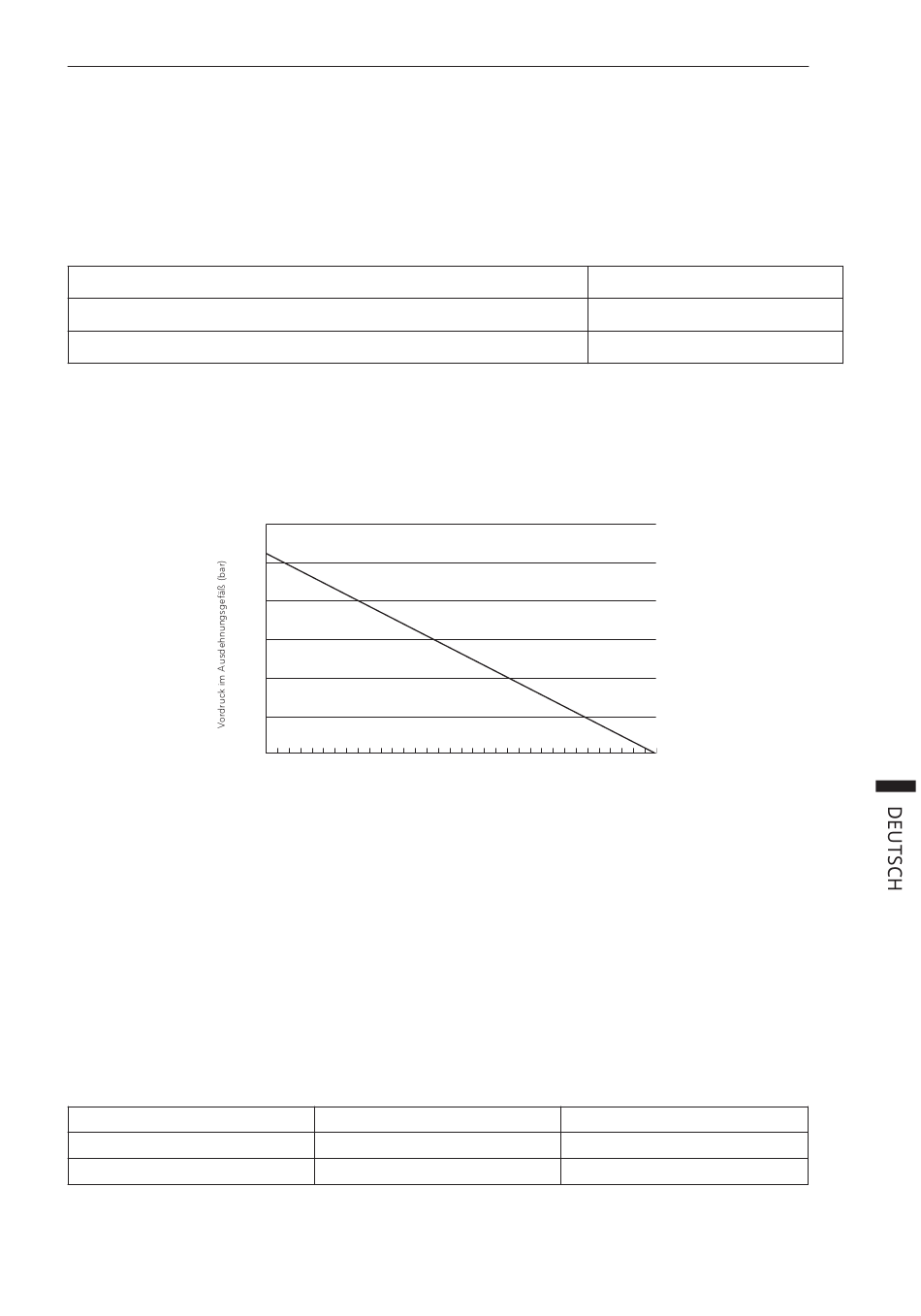

Vordruck enthalten. Das heißt, laut Volumen-Druck-Diagramm wird standardmäßig ein
Gesamtwasservolumen von 230 Litern unterstützt. Wenn das Gesamtvolumen des Wassers
aufgrund der Installationsbedingungen geändert wird, sollte der Vordruck so eingestellt werden,
dass ein ordnungsgemäßer Betrieb gewährleistet ist.
Das System enthält eine Zusatzheizung
Das System enthält KEINE Zusatzheizung
* Die interne Wassermenge des Außengeräts ist NICHT enthalten
- Der Vordruck wird durch die Gesamtwassermenge eingestellt. Wenn sich das Innengerät an der
höchsten Stelle des Wasserkreislaufs befindet, ist keine Einstellung erforderlich.
- Um den Vordruck anzupassen, verwenden Sie den Stickstoffgas von einem zertifizierten
Installateur.
2.4
2.1
1.7
1.4
1.0
0.7
0.3
Einstellen des Vordrucks des Ausdehnungsgefäßes ist wie folgt :
Schritt 1. Siehe Tabelle "Volumen-Höhe".
Wenn das Installationsbild zu Fall A gehört, fahren Sie mit Schritt 2 fort.
Andernfalls, wenn es Fall B ist, nichts tun. (Vordruckeinstellung ist nicht erforderlich.)
Ist dies der Fall C, fahren Sie mit Schritt 3 fort.
Schritt 2. Stellen Sie den Vordruck wie folgt ein.
Vordruck [bar] = (0.1 x H + 0.3) [bar]
wobei H : Differenz zwischen Inneneinheit und oberster Wasserleitung
0.3 : Mindestwasserdruck, um den Produktbetrieb sicherzustellen
Schritt 3. Das Volumen des Ausdehnungsgefäßes ist weniger als das Installationsbild
Bitte installieren Sie ein zusätzliches Ausdehnungsgefäß am externen Wasserkreislauf.
Volumen-Höhe-Tabelle
H < 7 m
H ≥ 7 m
H : Unterschied zwischen Inneneinheit und höchster Wasserleitung.
V : Gesamtwassermenge des Installationssbild.
Wenn
20 60 100 140
Maximale Gesamtwassermenge (Liter)
V < 230 Liter
Fall B
Fall A
WASSERVERROHRUNG
180 220 260 300
Minimale Wassermenge
20 L
80 L
340
V ≥ 230 Liter
Fall A
Fall C
