P30
Feste IP-Adresse einstellen - DSW2.1 bis DSW2.4
Switch
DSW2.1
DSW2.2
DSW2.3
DSW2.4
Aktivierung Kommunikation - DSW2.5
Switch
DSW2.5
Inbetriebnahmemodus - DSW2.8
Switch
DSW2.8
Installationshandbuch V3.32
© KEBA 2017
DIP-
Nicht gültig für P30 x-series.
Wenn sich mehrere Ladestationen in einem
Netzwerk befinden, ist eine Adressierung der
Ladestationen erforderlich.
Die letzten beiden Stellen der IP-Adresse
(192.168.25.xx) können mit den DIP-Switches
DSW2.1 bis DSW2.4 festgelegt werden. Jeder
DIP-Switch hat einen bestimmten Wert, wenn
er auf "ON" gestellt wird. Ein DIP-Switch, der
auf "OFF" gestellt wird, hat den Wert 0.
DSW2.1 = ON = Wert: 1
DSW2.2 = ON = Wert: 2
DSW2.3 = ON = Wert: 4
DSW2.4 = ON = Wert: 8
Die Adresse ergibt sich, indem die Werte der
DIP-Switches addiert werden und das Ergeb-
nis um 10 erhöht wird:
Summe der DIP-Switch-Werte + 10
Somit sind die Adressen 11 bis 25 einstellbar.
DIP-
Aktivierung der Kommunikation im Ladenetz-
werk.
Diese DIP-Switch Einstellung muss für jede
Master- und Client-Ladestation durchgeführt
werden, damit eine Kommunikation der Lade-
stationen möglich wird.
DIP-
Inbetriebnahmemodus aktivieren.
Details siehe 9.1 Inbetriebnahmemodus akti-
vieren/deaktivieren.
Funktion
Funktion
Funktion
Konfiguration

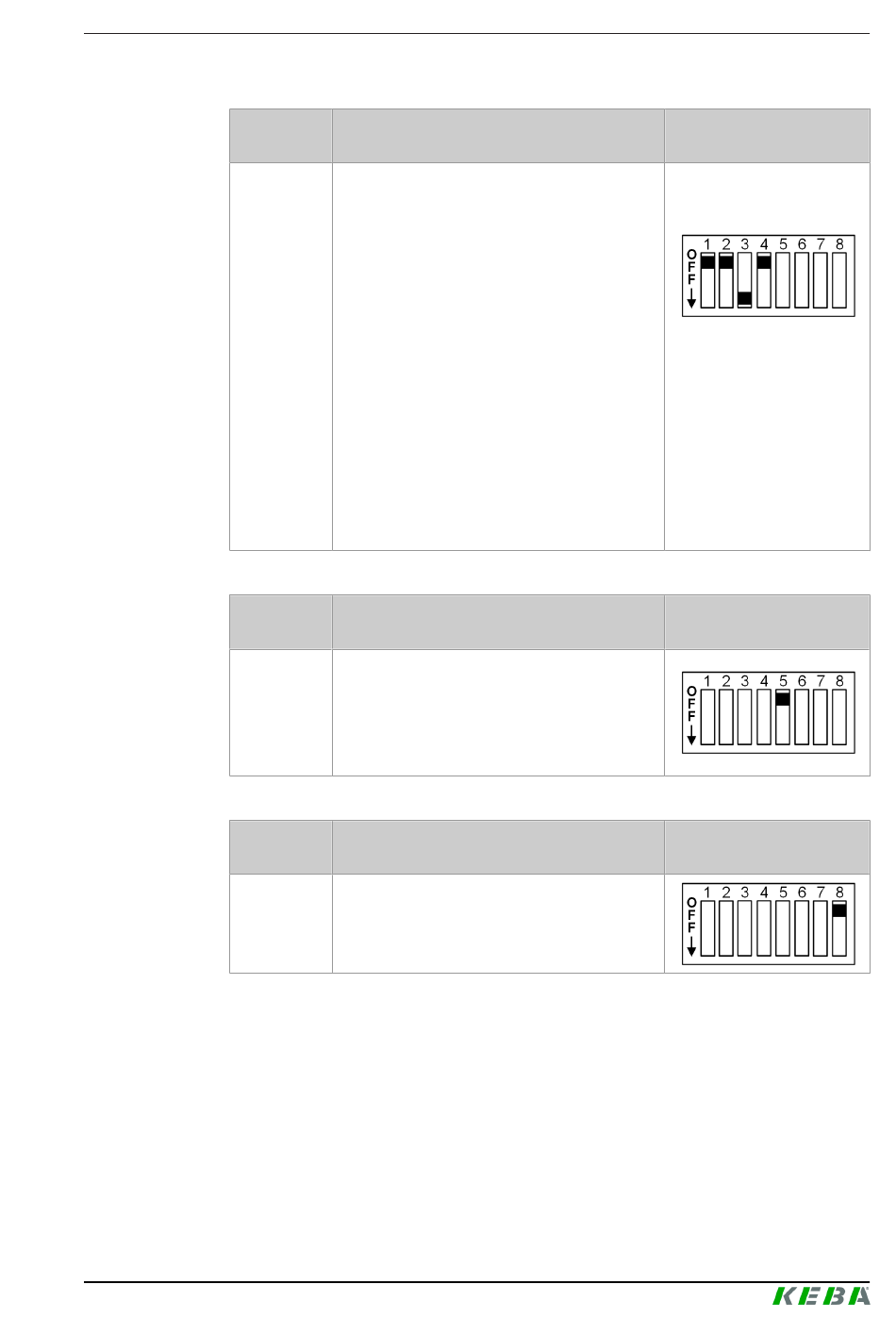

Abbildung
Beispiel für IP-Adresse
xxx.xxx.xx.21
DSW2.1 = ON = 1
DSW2.2 = ON = 2
DSW2.3 = OFF = 0
DSW2.4 = ON = 8
Adresse =
1 + 2 + 0 + 8 + 10 = 21
Abbildung
Abbildung
