5 Inbetriebnahme und Betrieb
5.1
Vorbereitungsarbeiten bei Erst und Neuinstallation
Empfohlene Montagefolge des Gesamtrückgewinnungssystems
1
M- Section
2
Kessel
3
Zyklon
4
Filter
5
Saugschläuche
6
Verbindungen gegen elektrostatische Aufladung
7
Pneumatik und Strahlschläuche
8
Elektrische Anschlüsse
5.1.1
M-Section
5.1.1.1 Fundament
M- Section in Fundament stellen und ausrichten
Spalt (10mm) zwischen Fundament und M-Section Mit Strahlmittel auffüllen oder mit Montage-
L = Lufteinlass
Wichtig!
Bei Neuinstallationen muss der Lufteinlass der M-Section hinten über dem gesamten Querschnitt ge-
währleistet sein!

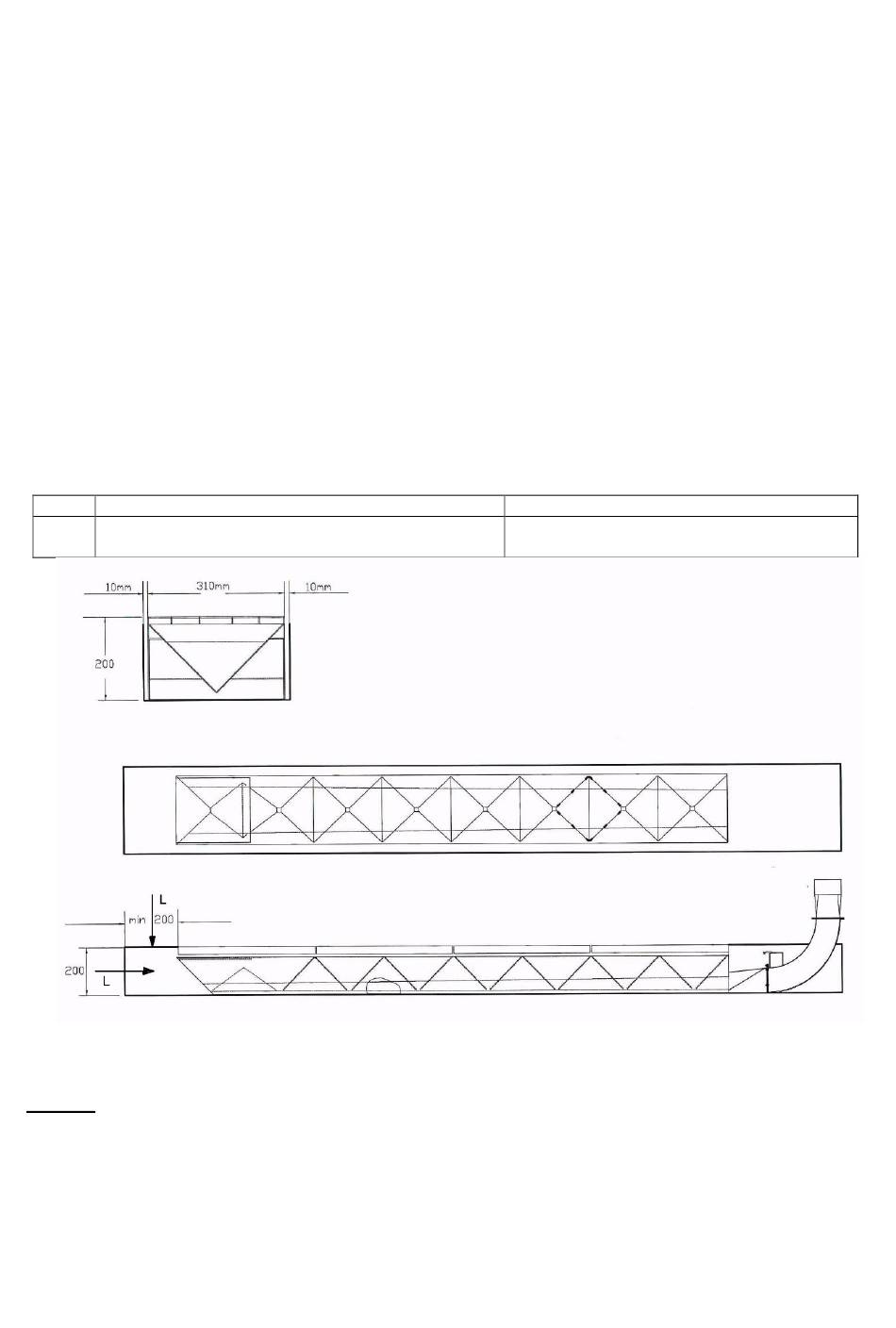

Maße für Fundamentplan siehe Abbildung 2
schaum ausgießen.
Abbildung 2
7
