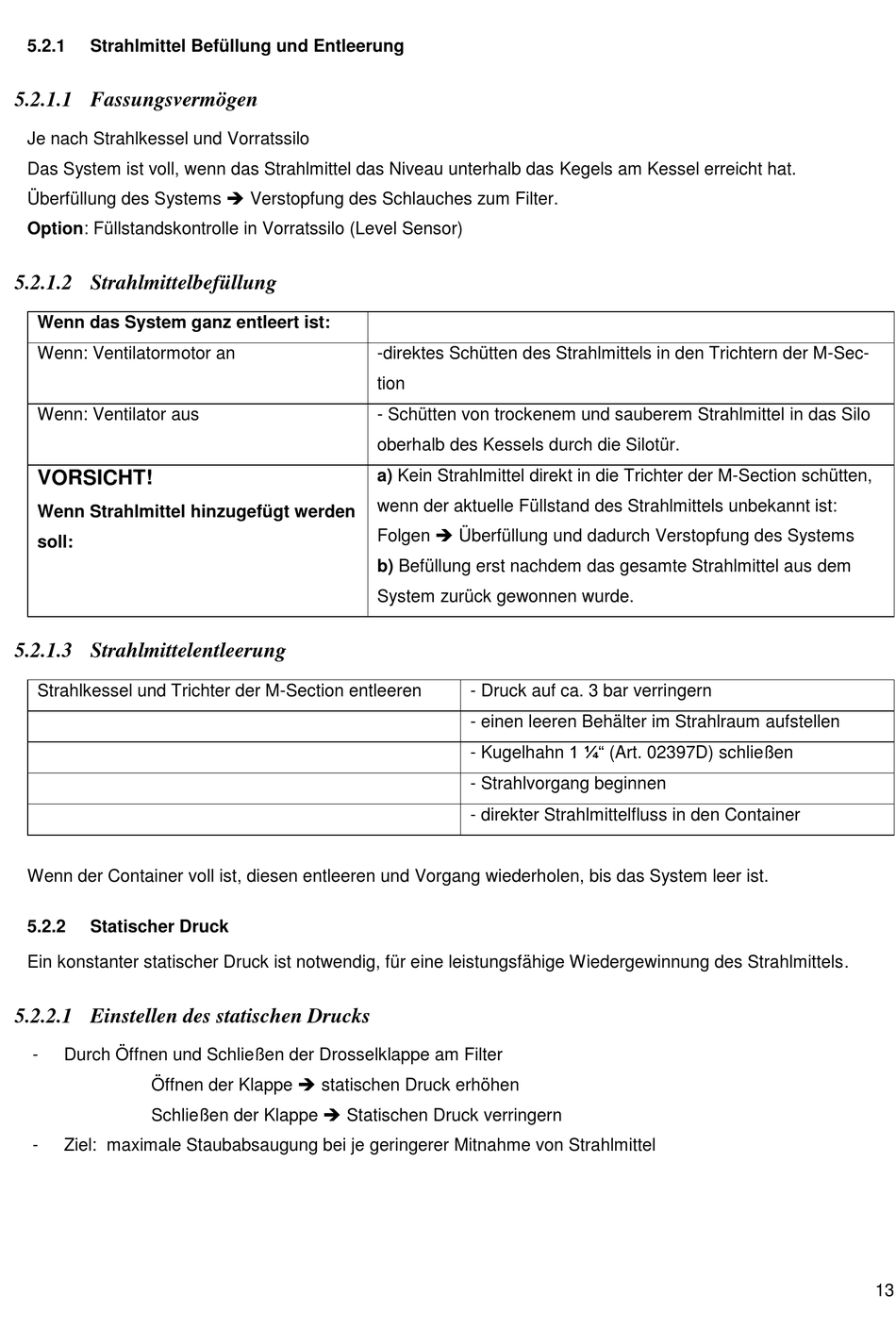

5.2.1
Strahlmittel Befüllung und Entleerung
5.2.1.1 Fassungsvermögen
Je nach Strahlkessel und Vorratssilo
Das System ist voll, wenn das Strahlmittel das Niveau unterhalb das Kegels am Kessel erreicht hat.
Überfüllung des Systems Verstopfung des Schlauches zum Filter.
Option: Füllstandskontrolle in Vorratssilo (Level Sensor)
5.2.1.2 Strahlmittelbefüllung
Wenn das System ganz entleert ist:
Wenn: Ventilatormotor an
Wenn: Ventilator aus
VORSICHT!
Wenn Strahlmittel hinzugefügt werden
soll:
5.2.1.3 Strahlmittelentleerung
Strahlkessel und Trichter der M-Section entleeren
Wenn der Container voll ist, diesen entleeren und Vorgang wiederholen, bis das System leer ist.
5.2.2
Statischer Druck
Ein konstanter statischer Druck ist notwendig, für eine leistungsfähige Wiedergewinnung des Strahlmittels.
5.2.2.1 Einstellen des statischen Drucks
-
Durch Öffnen und Schließen der Drosselklappe am Filter
Öffnen der Klappe statischen Druck erhöhen
Schließen der Klappe Statischen Druck verringern
-
Ziel: maximale Staubabsaugung bei je geringerer Mitnahme von Strahlmittel
-direktes Schütten des Strahlmittels in den Trichtern der M-Sec-
tion
- Schütten von trockenem und sauberem Strahlmittel in das Silo
oberhalb des Kessels durch die Silotür.
a) Kein Strahlmittel direkt in die Trichter der M-Section schütten,
wenn der aktuelle Füllstand des Strahlmittels unbekannt ist:
Folgen Überfüllung und dadurch Verstopfung des Systems
b) Befüllung erst nachdem das gesamte Strahlmittel aus dem
System zurück gewonnen wurde.
- Druck auf ca. 3 bar verringern
- einen leeren Behälter im Strahlraum aufstellen
- Kugelhahn 1 ¼" (Art. 02397D) schließen
- Strahlvorgang beginnen
- direkter Strahlmittelfluss in den Container
13
