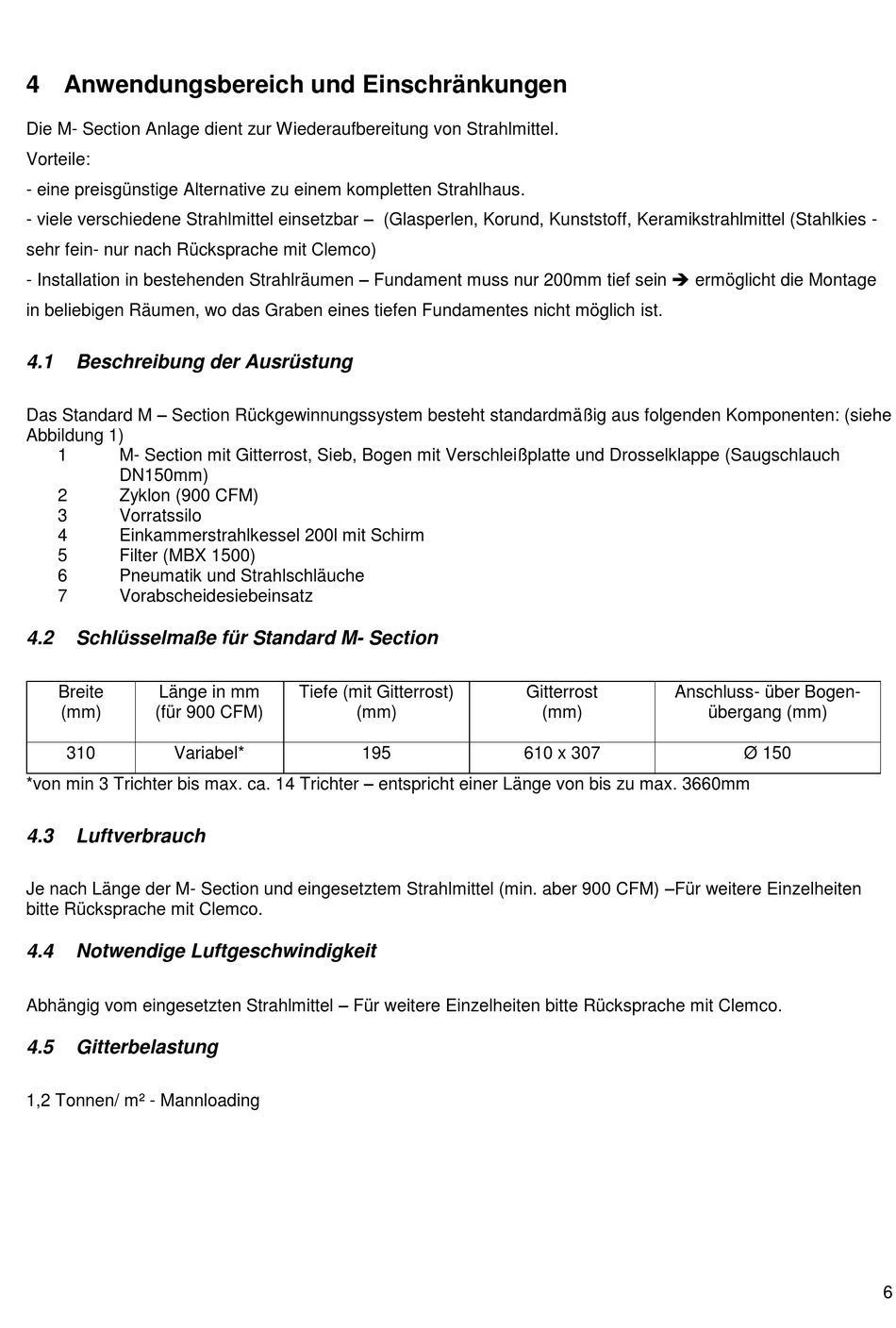

4 Anwendungsbereich und Einschränkungen
Die M- Section Anlage dient zur Wiederaufbereitung von Strahlmittel.
Vorteile:
- eine preisgünstige Alternative zu einem kompletten Strahlhaus.
- viele verschiedene Strahlmittel einsetzbar – (Glasperlen, Korund, Kunststoff, Keramikstrahlmittel (Stahlkies -
sehr fein- nur nach Rücksprache mit Clemco)
- Installation in bestehenden Strahlräumen – Fundament muss nur 200mm tief sein ermöglicht die Montage
in beliebigen Räumen, wo das Graben eines tiefen Fundamentes nicht möglich ist.
4.1
Beschreibung der Ausrüstung
Das Standard M – Section Rückgewinnungssystem besteht standardmäßig aus folgenden Komponenten: (siehe
Abbildung 1)
1
M- Section mit Gitterrost, Sieb, Bogen mit Verschleißplatte und Drosselklappe (Saugschlauch
DN150mm)
2
Zyklon (900 CFM)
3
Vorratssilo
4
Einkammerstrahlkessel 200l mit Schirm
5
Filter (MBX 1500)
6
Pneumatik und Strahlschläuche
7
Vorabscheidesiebeinsatz
4.2
Schlüsselmaße für Standard M- Section
Breite
Länge in mm
(mm)
(für 900 CFM)
310
Variabel*
*von min 3 Trichter bis max. ca. 14 Trichter – entspricht einer Länge von bis zu max. 3660mm
4.3
Luftverbrauch
Je nach Länge der M- Section und eingesetztem Strahlmittel (min. aber 900 CFM) –Für weitere Einzelheiten
bitte Rücksprache mit Clemco.
4.4
Notwendige Luftgeschwindigkeit
Abhängig vom eingesetzten Strahlmittel – Für weitere Einzelheiten bitte Rücksprache mit Clemco.
4.5
Gitterbelastung
1,2 Tonnen/ m² - Mannloading
Tiefe (mit Gitterrost)
(mm)
195
Gitterrost
Anschluss- über Bogen-
(mm)
610 x 307
übergang (mm)
Ø 150
6
