Anschließen der Netzwerkkarte an das Netzwerk
Folgen Sie den Anweisungen für den Anschlußtyp, der Ihrer Netzwerkkarte und Ihrer
Netzwerkumgebung entspricht.
RJ-45-Anschluß
Bei den Netzwerkkarten 3C905CX-TX-M, 3C905C-TX-M und 3C905B ermöglicht der RJ-
45-Anschluß eine 10-MBit/s- oder eine 100-MBit/s-Verbindung. Die Geschwindigkeit wird
automatisch an den angeschlossenen Hub oder Verteiler angepaßt.
Der RJ-45-Anschluß der 3C900B-Netzwerkkarte ermöglicht nur 10-MBit/s-Verbindungen.
Die folgende Tabelle zeigt die Kabelspezifikationen und die maximale Netzwerkkabellänge
für den RJ-45-Anschluß.
Netzwerkumgebung
10 MBit/s (10BASE-T)
100 MBit/s (100BASE-TX)

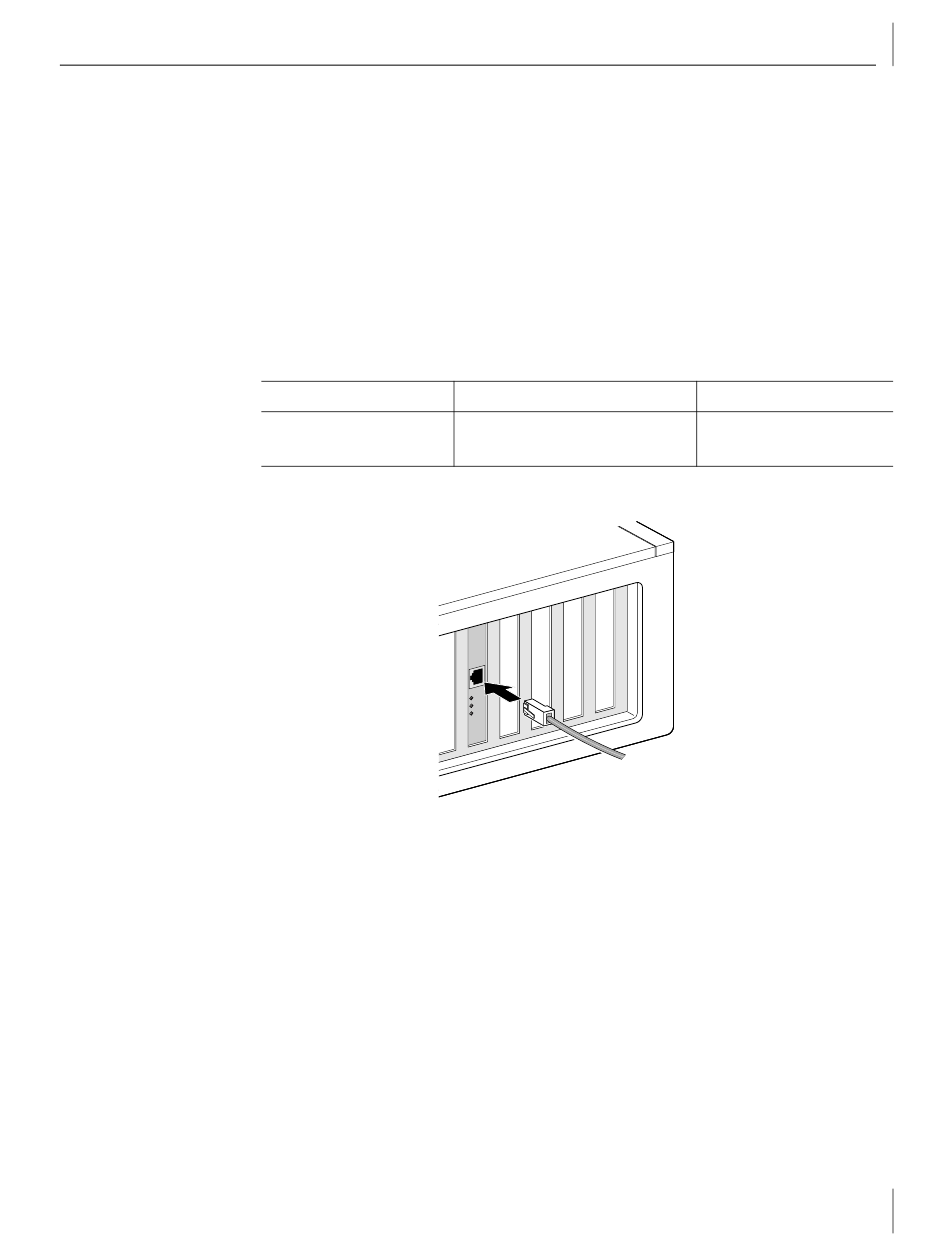

So schließen Sie den RJ-45-Anschluß an:
1 Stecken Sie den RJ-45-Steckverbinder des UTP-Netzwerkkabels in die RJ-45-Buchse
der Netzwerkkarte.
2 Verbinden Sie das andere Ende des Netzwerkkabels mit einem aktiven
Netzwerkanschluß.
Der nächste Schritt ist das Installieren des Netzwerkkartentreibers. Gehen Sie zu
„Installieren des Treibers und der Software für die Netzwerkkarte in Windows" auf
Seite 23 oder „Installieren des NetWare-Servertreibers" auf Seite 33.
Anschließen der Netzwerkkarte an das Netzwerk
Benötigtes Kabel
UTP-Kabel der Kategorie 3, 4 oder 5
UTP-Kabel der Kategorie 5
a ta
T X D
A C T
L
1 0
N
K
1 0 0
Maximale Kabellänge
100 m
100 m
