PCE Instruments WS-6905 Bedienungsanleitung

Dvb-t-messgerät
Vorschau ausblenden Andere Handbücher für WS-6905:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
www.warensortiment.de
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.

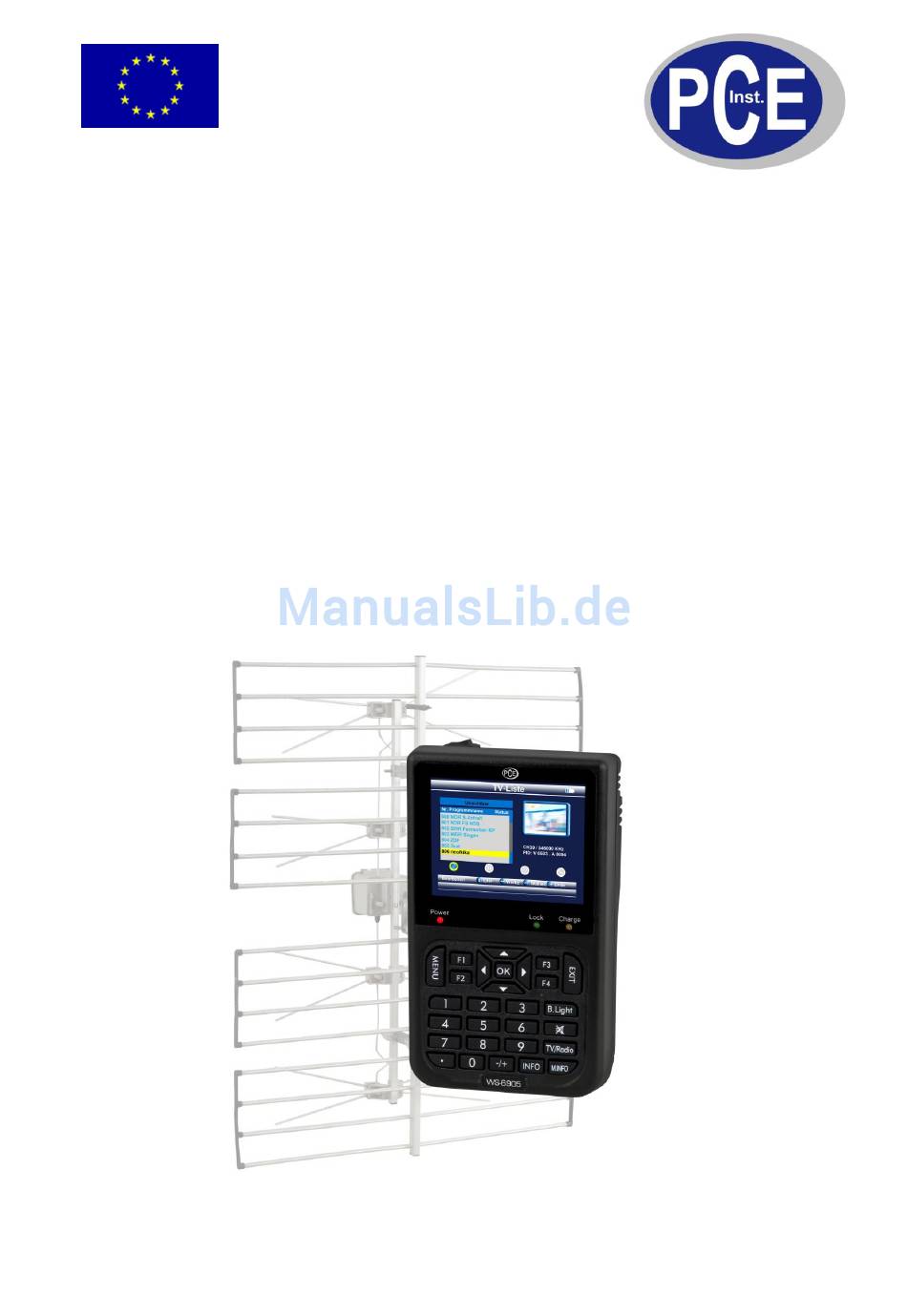

Bedienungsanleitung
DVB-T-Messgerät WS-6905
Version 1.1
24.10.2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments WS-6905

Inhaltszusammenfassung für PCE Instruments WS-6905

  • Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung DVB-T-Messgerät WS-6905 Version 1.1 24.10.2011...

  • Seite 2: Inhaltsverzeichnis

    BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Betriebsanleitung ...................... 5 Einschalten des Geräts ......................5 Spracheinstellung ........................5 Programme empfangen ......................6 Der Fernsehmodus ........................8 5.4.1 TV-Liste und TV-Führer..................... 10 Kanal überprüfen ........................11 Multimedia ..........................

  • Seite 3: Einleitung

    DVB-T TV und Radioprogrammen mit Ton. Alle Funktionen und Daten werden auf dem gut ablesbaren 3,5“ TFT LC Display angezeigt. Der DVB-T-Finder WS-6905 braucht, dank integriertem Akku, keine weitere Stromzufuhr und ist somit auch für den mobilen Einsatz geeignet. Die Signalstärke wird bei diesem DVB-T-Messgerät als Prozentwert oder als Balken dargestellt.

  • Seite 4: Spezifikationen

    BETRIEBSANLEITUNG www.warensortiment.de Weiterhin darf dieses Messgerät nicht eingesetzt werden wenn die Umgebungsbedingungen (Temperatur, Luftfeuchte …) nicht innerhalb der in der Spezifikation angegebenen Grenzwerten sind. Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden. Wenn die Batterie leer ist, (wird z. B. durch den Batterieindikator angezeigt) darf das Gerät nicht mehr verwendet werden.

  • Seite 5: Gerätebeschreibung

    BETRIEBSANLEITUNG www.warensortiment.de Spannungsversorgung 1950 mA/h, 12,6 V Li-Ion-Akkumulator Farb-TFT, 3,5“ (8,9 cm) Display Netzteil 90 ... 240 V / AC 14,5 V / DC 1 A Betriebstemperatur 0 °C ... 40 °C ≤ 80 % relative Feuchtigkeit Zul. Luftfeuchtigkeit Menüsprachen Deutsch, Englisch, Französisch, Portugiesisch, Spanisch, Italienisch, Niederländisch, Dänisch, Tschechisch Abmessungen...

  • Seite 6: Programme Empfangen

    BETRIEBSANLEITUNG www.warensortiment.de 1. Drücken Sie die MENÜ-Taste (15) um in das Hauptmenü zu gelangen. 2. Nutzen Sie die Pfeiltasten (◄ & ►) um den Punkt „System Setup“ zu wählen. 3. Bestätigen Sie mit „OK“ um in das Menü zu gelangen. 4.
  • Seite 7 BETRIEBSANLEITUNG www.warensortiment.de Antenneneinstellung Hier kann die Stromversorgung der Antenne ein- und ausgeschaltet werden. Die gewünschte Option wird über die Pfeiltasten (◄&►) gewählt. Optionen sind „EIN“ und „AUS“. Die Antennenspannung kann zwischen 5V, 15V und 24V gewählt werden. 6. Drücken Sie erneut „OK“. Folgendes Bild erscheint: 7.

  • Seite 8: Der Fernsehmodus

    BETRIEBSANLEITUNG www.warensortiment.de Auto-Scan 9. Im oberen Bereich des Displays wird Ihnen der Fortschritt des Suchlaufs als Balkendiagramm und in Prozent angezeigt. Im unteren Bereich werden die gefundenen Fernseh- und Radiosender in Listenform aufgeführt. Nach Abschluss des Suchlaufs wechselt das Gerät in den Fernsehmodus.
  • Seite 9 BETRIEBSANLEITUNG www.warensortiment.de Teletext Mit der Taste F1 kann der Videotext aufgerufen werden. In dem Menüfenster wählen Sie mittels der Pfeiltasten die gewünschte Sprache aus und bestätigen mit der OK-Taste. Der Seitenaufruf wird über die Zifferntasten durchgeführt. Zum Verlassen des Teletextes benutzen Sie die EXIT-Taste. TTX-Untertitel, Untertitelsprache Mit der Taste F2 kann der Untertitel aufgerufen werden.

  • Seite 10: 5.4.1 Tv-Liste Und Tv-Führer

    BETRIEBSANLEITUNG www.warensortiment.de 5.4.1 TV-Liste und TV-Führer Es existieren zwei Programmtypen. Der eine ist TV, der andere Radio. Sie schalten mit der Taste TV/Radio (9) zwischen beiden Typen um. Da die Bedienung von Liste und Führer für beide Typen identisch ist, wird hier exemplarisch der Typ TV betrachtet. TV-Liste Die TV-Liste können Sie mit der Taste F3 aufrufen.

  • Seite 11: Kanal Überprüfen

    BETRIEBSANLEITUNG www.warensortiment.de Buchen Mit dieser Funktion legen Sie fest dass das Gerät bei Beginn einer bestimmten Sendung auf den entsprechenden Kanal wechselt. Hierzu drücken Sie im TV-Führer die Pfeiltaste ► um in die chronologische Sendungsfolge zu gelangen. Mit den Pfeiltasten (▲&▼) wählen Sie die gewünschte Sendung aus und buchen mit der Taste F1.

  • Seite 12: Multimedia

    BETRIEBSANLEITUNG www.warensortiment.de Multimedia Multimediadaten (mp3- und jpg-Dateien) können über die integrierte USB-Schnittstelle abgerufen werden. Die Untermenüs hierfür sind mit „Mein Album“ und „Meine Musik“ benannt. Wenn kein Gerät an die USB- Schnittstelle angeschlossen ist, wird „Gerät entfernt“ angezeigt. In „Mein Album“ kann das Verzeichnis des USB-Speichergerätes ausgewählt werden in welchem sich das zu betrachtende Bild befindet.

  • Seite 13: Av-Eingang Und Av-Ausgang

    BETRIEBSANLEITUNG www.warensortiment.de AV-Eingang und AV-Ausgang Durch die beiden Anschlüsse an der linken Geräteseite kann das Messgerät wie ein herkömmlicher Receiver auch an einem Fernsehgerät betrieben werden. Ein entsprechender A/V Kabeladapter von 3,5mm Klinkenstecker auf 3 x Chinch-Buchse liegt dem Gerät bei. Meldungen Bei bestimmten Betriebszuständen zeigt das Gerät eine beschreibende Meldung an.

  • Seite 14: Wartung Und Reinigung

    BETRIEBSANLEITUNG www.warensortiment.de Wartung und Reinigung Reinigung Säubern Sie das Gerät mit einem feuchten Baumwolltuch und ggf. einem sanften Reiniger. Benutzen Sie keinesfalls Scheuer- oder Lösungsmittel. Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück.
