Schritt 1:
Korrigieren Sie einen vertikalen Winkelversatz, indem Sie unter die
bewegliche Maschine Ausgleichsscheiben aus Edelstahl wie z. B. SKF TMAS
legen. Die Korrektur des Winkelversatzes kann an den drei Passivzielen
beobachtet werden.
Unterlegen Sie die Vorder- oder Hinterbeine der beweglichen Maschine so
lange mit Ausgleichsscheiben, bis die Laserlinie parallel zu den Bezugslinien
verläuft.

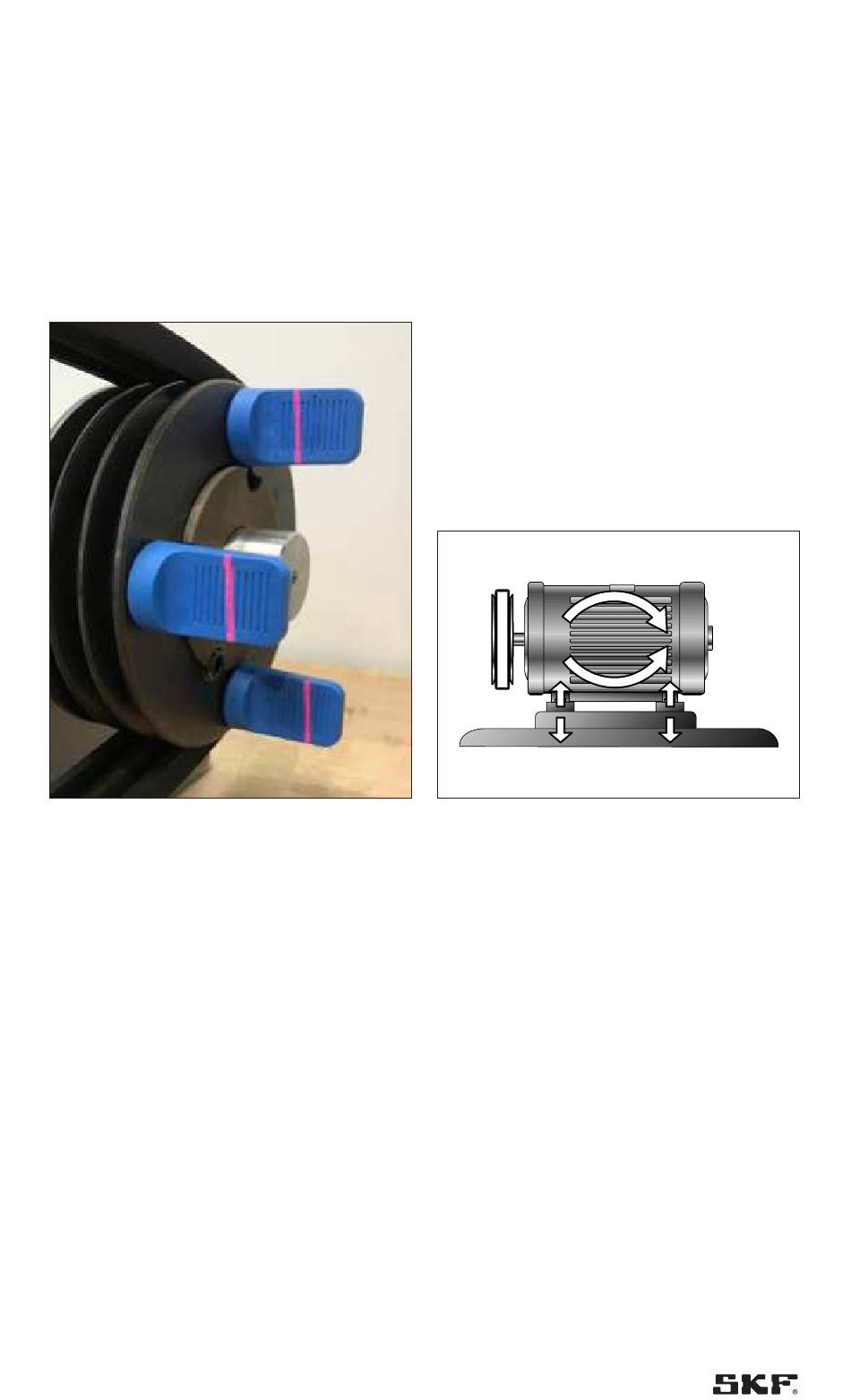

Bild 9: Vertikaler Winkelversatz und Ausrichtung nach der Korrektur
