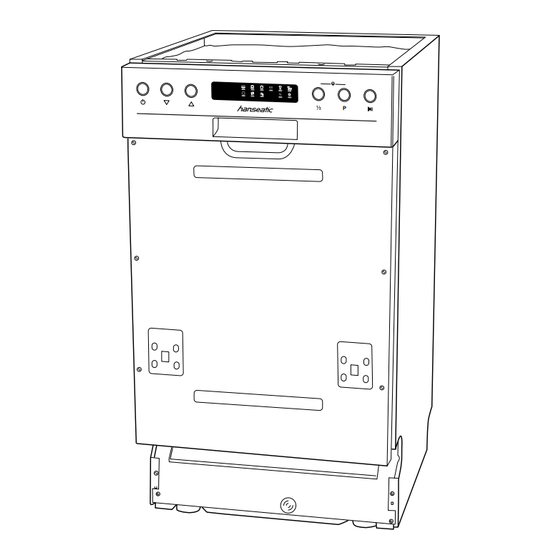

- Seite 1 WQP8-7310D Gebrauchsanleitung Hanseatic Geschirrspüler Anleitung/Version: Anleitung/Version: 92612 501631 20140512 92612 501631 20140512 WQP8-7310D Bestell-Nr.: 501 631 Bestell-Nr.: 501 631 Nachdruck, auch aus zugs wei se, Nachdruck, auch aus zugs wei se, nicht ge stat tet! nicht ge stat tet!
-
Seite 2: Inhaltsverzeichnis
Möbelfrontplatte montieren Siebe reinigen Sprüharme reinigen Einstellungen Gängigkeit der Tür einstellen Wenn‘s mal ein Problem gibt Härtegrad bestimmen und einstellen Fehler suchen und beheben Unser Service Testlauf Allgemeines Umweltschutz leicht gemacht Verpackungs-Tipps Entsorgung des Altgerätes Stichwortverzeichnis Technische Daten WQP8-7310D... -
Seite 3: Ihr Geschirrspüler Stellt Sich Vor
– im Küchenbereich für die Mitarbeiter in Geschäften und Büros, Bewahren Sie alle Gebrauchsanleitungen für die Zukunft auf und geben Sie diese an – in landwirtschaftlichen Betrieben durch den nachfolgenden Nutzer des Geschirr- Gäste in Hotels und Motels, spülers weiter. – im Bereich privater Frühstückspensionen. WQP8-7310D... -
Seite 4: Bedienelemente
Information Bedienelemente Bedienelemente Bedienblende Display Innenraum Zubehör Rückseite WQP8-7310D... -
Seite 5: Rückseite
2 Schrauben zur Montage der Montagewinkel 23 Kammer für Geschirrspülmittel/ 2 Klettbänder zur Montage einer Möbelfrontplatte Multitabs 24 Kammer für Klarspüler 2 Kunststoffprofile 1 Test zur Bestimmung der Wasserhärte 1 Gebrauchsanleitung Rückseite 25 Netzkabel mit Netzstecker 26 Ablaufschlauch 27 Zulaufschlauch mit Wasserstopp-System WQP8-7310D... -
Seite 6: Minuten Für Ihre Sicherheit
Schäden aufweisen, nehmen Sie den Geschirrspüler nicht in Betrieb. TECHNIK-SERVICE Tel. 0 18 06 18 05 00 • Wenn die Netzanschlussleitung beschädigt ist, muss (Festnetz 20 Cent/Anruf, sie durch unseren TECHNIK-SERVICE oder eine Mobilfunk max. 60 Cent/Anruf) WQP8-7310D... - Seite 7 • Wenn Sie den Netzstecker aus der Steckdose zie- hen, fassen Sie immer den Netzstecker selbst an. Ziehen Sie nicht am Netzkabel. • Halten Sie das Netzkabel von heißen Flächen fern (z. B. von dem Kochfeld Ihres Herdes). WQP8-7310D...
- Seite 8 Reichweite von Kindern kommt. Kinder können sich beim Spielen in der Verpackungsfolie verfangen und ersticken. • Kinder können Kleinteile verschlucken und ersticken. Stellen Sie sicher, dass Kinder keine Kleinteile aus dem Geschirrspüler oder aus dem Zubehörbeutel nehmen und in den Mund stecken können. WQP8-7310D...
- Seite 9 • Füllen Sie niemals Lösungsmittel in den Geschirrspüler. WARNUNG Vergiftungsgefahr! Geschirrspülmittel, Klarspüler und Regeneriersalz kön- nen gesundheitsschädlich sein. • Bewahren Sie diese Mittel für Kinder und Haustiere unzugänglich auf. • Nutzen Sie das Wasser im Innenraum des Geschirr- spülers nie als Trinkwasser. WQP8-7310D...
- Seite 10 Achten Sie darauf, dass sich auch Kinder nicht darauf stellen oder setzen. • Wenn sich im unteren Korb sehr hohes Geschirr befin- det, stellen Sie den oberen Korb ganz nach oben, da sonst der obere Spülarm blockiert wird. WQP8-7310D...
- Seite 11 Mobilfunk max. 60 Cent/Anruf) HINWEIS Beschädigungsgefahr! Die Türdichtung ist empfindlich gegen Öl und Fett. • Fetten Sie die Türdichtungen nicht ein. • Die Oberflächen werden durch ungeeignete Reini- gungsmittel beschädigt. • Verwenden Sie keine scharfen, lösemittelhaltigen oder schmirgelnden Reinigungsmittel. WQP8-7310D...
- Seite 12 • Stellen Sie sicher, dass der Ablaufschlauch nicht be- schädigt ist. • Stellen Sie sicher, dass der Ablaufschlauch nicht ge- knickt ist. • Schließen Sie den Ablaufschlauch nicht selbst an, sondern lassen Sie den Ablaufschlauch von einer Sa- nitärfachkraft anschließen. WQP8-7310D...
-
Seite 13: Vorbereitung
Arbeitsplatte, die mit den Nachbarschränken des Ge- schirrspülers verschraubt ist. (Siehe Kapitel „Geschirrspüler einbauen“, Seite 17.) • Halten Sie ausreichend Abstand zu den Wänden und Nachbar- geräten. Die Nischenmaße müssen mindestens den Angaben in der nebenstehenden Grafik entsprechen. 448 mm WQP8-7310D... -
Seite 14: Anschluss
Lassen Sie den Auslass des Ablaufschlauchs folgendermaßen anschließen: – Variante A: Direktanschluss an den Geruchsverschluss (Si- phon) Ihres Wasch- oder Spülbeckens. Der Ablaufschlauch darf dabei höchstens 1000 mm über dem Boden sein. – Variante B: Anschluss an einen Bodenabfluss. Ø 40 mm WQP8-7310D... -
Seite 15: Zulaufschlauch Anschließen
Wasserhahn an. Dichtung 2. Prüfen Sie den Anschluss am Wasserhahn auf Dichtigkeit: Öffnen Sie dazu den Wasserhahn langsam und stellen Sie Zulauf- sicher, dass kein Wasser am Anschluss austritt. Drehen Sie schlauch den Wasserhahn danach wieder zu. WQP8-7310D... -
Seite 16: Geschirrspüler Elektrisch Anschließen
1. Unterbrechen Sie vor dem Einbau des Geschirrspülers die Stromzufuhr am Sicherungskasten. 2. Stecken Sie den Netzstecker des Geschirrspülers in eine vor- schriftsmäßig installierte Steckdose (230 V, ~50 Hz, 10 A). 3. Stellen Sie danach die Stromzufuhr am Sicherungskasten wieder her. WQP8-7310D... -
Seite 17: Einbau Und Montage
Geschirrspüler mit den beiden Schrauben 34 an den seit- lichen Küchenschränken. Decken Sie die Schrauben mit den Abdeckkappen wieder ab. b. Verschrauben Sie bei anderen Arbeitsplatten die Monta- gewinkel mit den Schrauben an der Arbeitsplatte. Decken Sie die Schrauben 34 mit den Abdeckkappen 32 ab. WQP8-7310D... -
Seite 18: Möbelfrontplatte Montieren
11. Übertragen Sie die Bohrlöcher von der Bohrschablone auf die Möbelfrontplatte. 12. Bohren Sie die gekennzeichneten Positionen der Bohrlöcher mit einem Bohrer (Ø 2 mm) vor. 13. Entfernen Sie die Schutzfolien der anderen Klettbänder und kleben Sie die Klettbänder mit Hilfe der Bohrschablone auf die Möbelfrontplatte. WQP8-7310D... - Seite 19 Tür des Geschirrspülers, halten Sie sie fest und öff- nen Sie vorsichtig die Tür. 15. Lösen Sie die vier Schrauben an der Innenseite der Tür und ersetzen sie durch die vier beiliegenden Schrauben 33. Da- durch wird die Möbelfrontplatte zusätzlich festgeschraubt. Die Möbelfrontplatte ist dann fertig montiert. WQP8-7310D...
-
Seite 20: Einstellungen
„weich“: weniger bis 8,4 als 1,5 Härtebereich 8,5 bis „mittel“: 1,5 bis 2,5 Härtebereich mehr „hart“: mehr als 14 als 2,5 Nach ca. 3 Sekunden wechselt das Display 4 zurück zur Startan- sicht und der eingestellte Härtegrad ist gespeichert. WQP8-7310D... -
Seite 21: Testlauf
Wenn kein Wasser ausgetreten ist und keine ungewöhnlichen Geräusche aufgetreten sind, ist der Geschirrspüler betriebsbereit und Sie können die Reinigungsmittel einfüllen und Geschirr in den Geschirrspüler einräumen. (Siehe Kapitel „Reinigungsmittel“, Sei- te 22 und „Geschirrspüler beladen“, Seite 25.) WQP8-7310D... -
Seite 22: Bedienung
– ⅔ in die Hauptspülkammer (d) und – ⅓ in die Vorspülkammer (e). b. Geben Sie bei den Programmen ohne Vorspülgang 20 g in die Hauptspülkammer (d). 3. Drücken Sie den Deckel der Kammer 23 zu, sodass der Ver- schluss (c) wieder einrastet. WQP8-7310D... -
Seite 23: Klarspüler Einfüllen
• klebrig ist und Schlieren aufweist: Verringern Sie die Dosie- rung. Drehen Sie dazu den in der Kammer 24 befindlichen Pfeil im Uhrzeigersinn auf die gewünschte Einstellung. 4. Setzen Sie den Deckel der Kammer 24 wieder auf die Öff- nung und drehen Sie den Deckel im Uhrzeigersinn zu. WQP8-7310D... -
Seite 24: Regeneriersalz Einfüllen
7. Drehen Sie den Deckel der Kammer für Regeneriersalz im Uhrzeigersinn bis zur Markierung zu. 8. Setzen Sie den unteren Geschirrkorb 17 wieder ein. 9. Führen Sie bei der ersten Nutzung sofort einen Testlauf durch. (Siehe Kapitel „Testlauf“, Seite 21.) WQP8-7310D... -
Seite 25: Spülbetrieb
Geschirr. Weiteren Stauraum erhalten Sie, indem Sie die linke Tassenablage ausklappen. Zudem ist der obere Geschirr- korb 15 höhenverstellbar, sodass Sie den Geschirrkorb 15 weiter nach oben setzen können, wenn größere Geschirrteile im unteren Geschirrkorb 17 platziert sind. WQP8-7310D... -
Seite 26: Unterer Geschirrkorb
Ein akustisches Signal ertönt und das Display 4 leuchtet. 3. Drücken Sie die Taste für die Programmauswahl 6 so oft kurz, bis das gewünschte Programm im Display 4 aufleuchtet. Wählen Sie das gewünschte Programm mit Hilfe der „Pro- grammtabelle“, Seite 30. WQP8-7310D... -
Seite 27: Halbe Beladung
Beladung 5 1/2 und die Taste für die Programmaus- wahl 6 gleichzeitig 3 Sekunden lang gedrückt. Dadurch leuchtet die Kontrollanzeige der Verriegelungsfunktion 14. Wenn die Verriegelungsfunktion aktiviert ist und eine beliebige Taste gedrückt wird, blinkt die Kontrollanzeige 14 und die jeweilige Funktion wird nicht ausgeführt. WQP8-7310D... -
Seite 28: Verriegelungsfunktion Deaktivieren
3. Drücken Sie die Taste für die Programmauswahl 6 so oft, bis das gewünschte Programm im Display 6 aufleuchtet. Eine Über- sicht der Programme finden Sie in der „Programmtabelle“ (Seite 30). 4. Schließen Sie die Tür wieder. 5. Drücken Sie die Start-/Stopp-Taste 7 WQP8-7310D... -
Seite 29: Geschirrspüler Ausräumen Und Ausschalten
Räumen Sie danach den unteren Geschirrkorb 17 aus, damit beim Ausräumen des oberen Geschirrkorbs 15 kein Wasser auf das untere Geschirr tropft. 5. Lassen Sie die Tür des Geschirrspülers einen Spalt offen, da- mit auch der Geschirrspüler abkühlt und trocknet. WQP8-7310D... -
Seite 30: Programmtabelle
5 g Geschirrspülmittel in die Vorspülkammer geben / 22 g Geschirrspülmittel in die Hauptspül- kammer geben Die Werte gelten für Laborbedingungen, im täglichen Betrieb sind Abweichungen möglich. (Siehe Kapitel „Technische Daten“, Seite 40.) ECO 45 °C = Standardprogramm nach DIN EN 50242 mit Klarspüleinstellung: 6, Härtegrad- einstellung: H4 Anzahl der jeweiligen Programmschritte WQP8-7310D... -
Seite 31: Reinigung
2. Drehen Sie die Siebe 22 an dem Griff gegen den Uhrzeiger- sinn heraus und nehmen Sie sie ab. 3. Reinigen Sie die Siebe 22 unter fließendem Wasser gründlich. 4. Setzen Sie die Siebe 22 wieder ein und drehen Sie sie im Uhrzeigersinn fest. WQP8-7310D... -
Seite 32: Sprüharme Reinigen
5. Setzen Sie den unteren Sprüharm 18 wieder auf die Achse. 6. Befestigen Sie den oberen Sprüharm 16 im Uhrzeigersinn wieder an dem Verschluss. Die Sprüharme 16 und 18 müssen fest sitzen und sich frei drehen können. 7. Setzen Sie die Geschirrkörbe 15 und 17 wieder ein. WQP8-7310D... -
Seite 33: Wenn's Mal Ein Problem Gibt
Verlegen Sie den Zulauf- Der Zulaufschlauch 27 ist schlauch 27 ordnungsgemäß, so- Das Wasser läuft nicht geknickt. dass dieser nicht geknickt wird. oder nur sehr langsam ein. Der Wasserhahn ist nicht richtig Drehen Sie den Wasserhahn aufgedreht. komplett auf. WQP8-7310D... - Seite 34 Die Verriegelungsfunktion 14 ist für die Programmauswahl 6 aktiviert. Der Geschirrspüler mehrere Sekunden, um die Verrie- lässt sich ein- /aus- gelungsfunktion zu deaktivieren. schalten, aber nicht bedienen. Der Geschirrspüler lässt sich nur bei geschlossener Tür be- Schließen Sie die Tür. dienen. WQP8-7310D...
- Seite 35 Reinigen Sie die Düsen. (Siehe und 18 und sind verstopft / ver- Kapitel“Sprüharme reinigen“, kalkt. Seite 32.) Schalten Sie die Funktion über Die Funktion „halbe Bela- die Taste für die halbe Beladung 5 dung“ 13 ist aktiviert. 1/2 aus. WQP8-7310D...
-
Seite 36: Unser Service
Hinweis für unsere Kunden Damit wir Ihnen schnell helfen können, nennen Sie uns bitte in Österreich: bei einem Anruf: Bitte wenden Sie sich an • die Gerätebezeichnung: Hanseatic Geschirrspüler die Fachberatungs-Hotline WQP8-7310D und Ihres Versandhauses. • die Bestellnummer: 501 631. -
Seite 37: Allgemeines
Altgeräte fachgerecht verwertet und negative Auswir- kungen auf die Umwelt vermieden werden. Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet. Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkatalogs und auf unserer Internetseite unter der Rubrik „Service“. WQP8-7310D... -
Seite 38: Stichwortverzeichnis
Bedienblende 30 aufstellen 13 Möbelfrontplatte 30 ausräumen 28 Siebe 30 ausschalten 28 beladen 24 einbauen 17 Service 35 einräumen 20 Experten-Team 35 starten 26 Technik-Service 35 transportieren 13 Sicherheit 6 undicht 33 Standort 13 Geschirrspülmittel 21 Gewitter 10 Granitarbeitsplatten 17 WQP8-7310D... -
Seite 39: Technische Daten
Technische Daten Datenblatt für elektrische Haushaltsgeschirrspüler gemäß EU-Richtlinien 1059/2010 und 1016/2010 Hersteller Hanseatic Gerätebezeichnung Geschirrspüler Modell WQP8-7310D Standardgedecke Energieeffi zienzklasse Jährlicher Energieverbrauch 197 kWh Energieverbrauch des Standardzyklus 0,69 kWh Gewichtete Leistungsaufnahme im ausgeschalteten Zustand 0,45 W Gewichtete Leistungsaufnahme im eingeschalteten Zustand 0,49 W Gewichteter jährlicher Wasserverbrauch...
