3.6 KIT MONTAGGIO
KIT DE ASSEMBLÉE

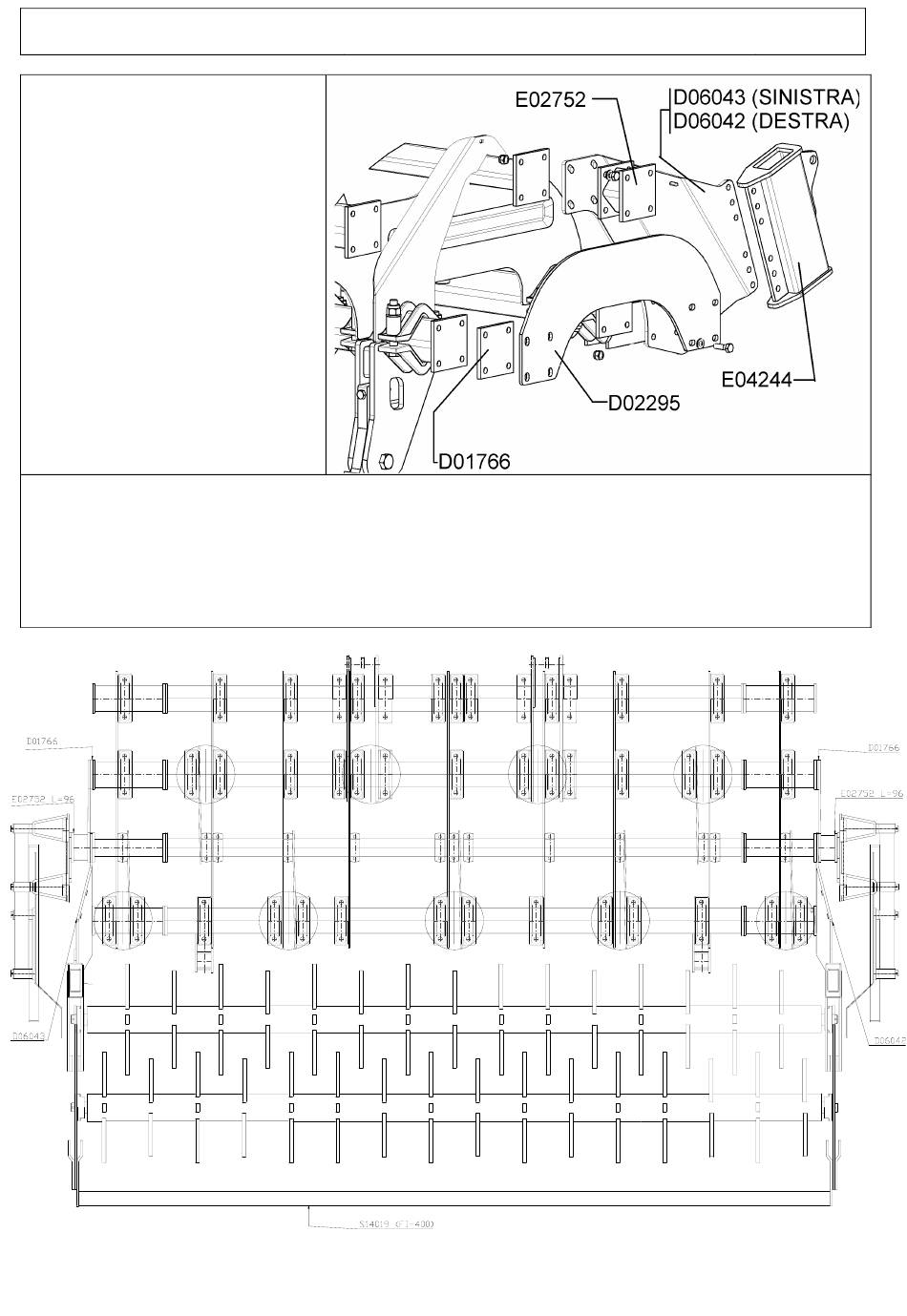

Posizionare il CRAKER con le gambe
di sostegno abbassate su una
superficie idonea a sostenere in modo
stabile tutto il peso della macchina.
Smontare le due piastre laterali
D02295, montare le fiancate D06042
(destra) D06043 (sinistra) quindi
montare internamente, le guide braccio
franter E04244.
Montare quindi ai lati del tubo anteriore
le due piastre D01766 infine le due
piastre laterali D02295, in precedenza
smontate.
Montare all'estremità del tubo
superiore le prolunghe E02752 (L=96)
indispensabili per il montaggio del kit
contenimento zolle S12002
Aiutarsi anche con la vista in pianta
che visualizza la esatta posizione dei
componenti sul lato destro e sinistro
della macchina
Put the CRAKER with the support legs lowered on a suitable surface to support in stable way all the weight of the
machine.
Disassemble the 2 side flanges D02295, assemble the bodies sides D06042 (right) D06043 (left) and than
assemble franter harm guide E04244.
Assemble on each side of the front tube the 2 flanges D01766 and at the end assemble the body sides D02295.
Assemble on the upper tube the 2 exrensions E02752 (L=96); they are very important to fit the kit side plates
S12002. Help yourself with the plan view with show you the position of the components in each side of the
machine.
KF 9 / KFR 9
fino alla matricola n° / jusqu'au matricule n°
KF 9 / KFR 9
/ bis das matriculation / until serial n°
13270
