Spannungsquelle montieren

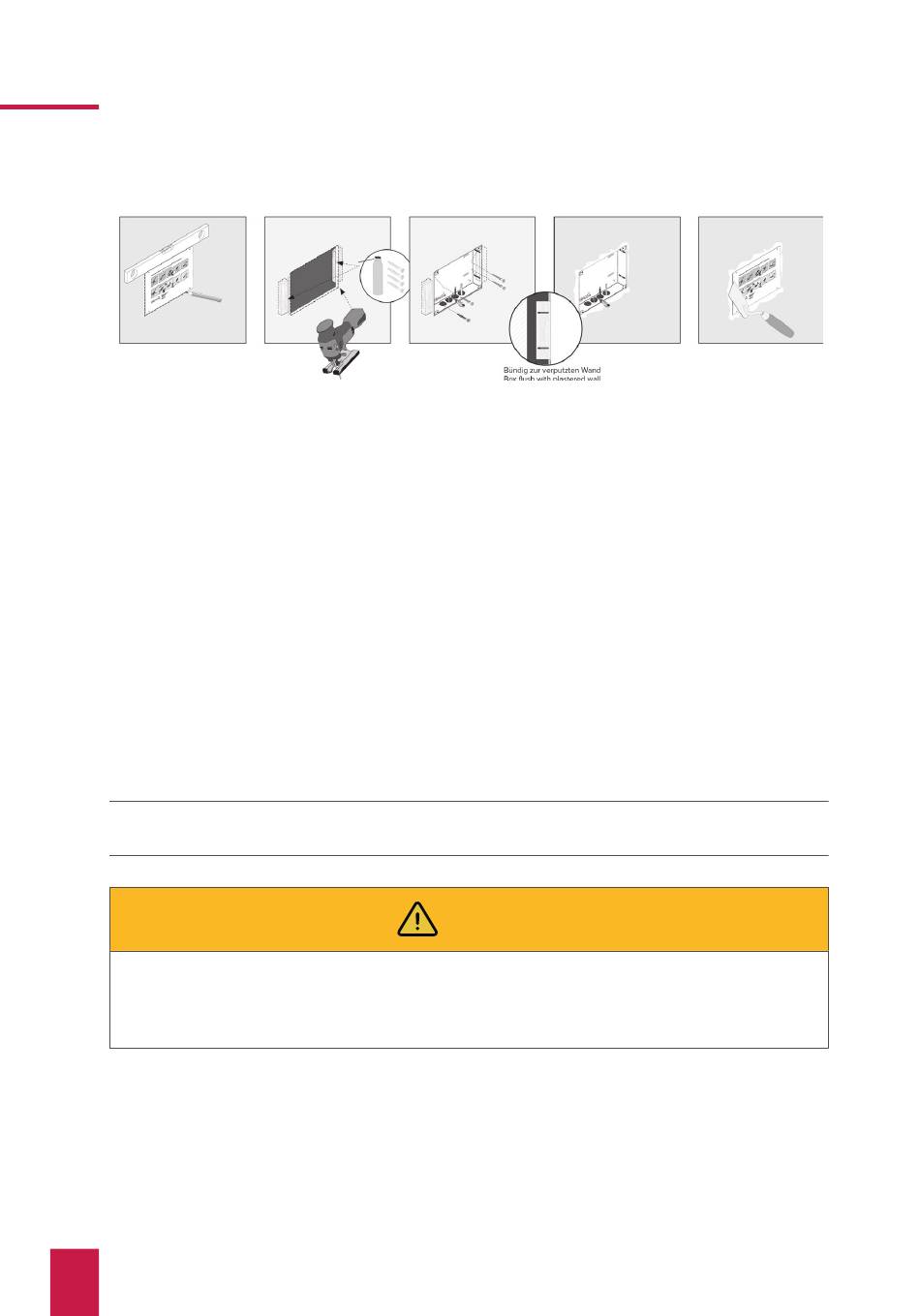

Einbau in eine Hohlwand
1.
Stellen Sie eine Aussparung von H x B: 194 x 252 mm in der Wand her. Nutzen Sie dazu
die mitgelieferte Schablone. Die Unterputzdose muss später bündig mit der verputzten
Wand sein.
2.
Verkleben oder verschrauben Sie die beiden mitgelieferten Holzklötze in der Hohlwand.
3.
Drücken Sie je nach Kabellage die kreisförmigen Bleche oben oder unten aus der Dose
heraus und setzen Sie die mitgelieferten Würgenippel ein, um eine Beschädigung des
Kabels zu vermeiden.
4.
Führen Sie beim Einsetzen der Unterputzdose die Versorgungs- und Kommunikations-
leitungen (Ethernet, KNX) durch verschiedene Löcher der Unterputzdose, um mögliche
Störungen zu vermeiden.
5.
Verschrauben Sie die Unterputzdose mit vier Schrauben an den Seiten mit den Holzklötzen
in der Hohlwand.
6.
Nutzen Sie während des Verspachtelns der Kanten die Schablone als Spritzschutz.
Spannungsquelle montieren
Hinweis:
Für den Fall, dass ein Netzteil in der Unterputzdose verwendet wird, finden Sie im
Handbuch die entsprechende Anleitung
Elektrischen Schlag beim Berühren spannungsführender Teile verhindern!
▪
Schalten Sie vor Arbeiten am Gerät alle zugehörigen Leitungsschutz schalter frei.
▪
Decken Sie spannungsführende Teile in der Umgebung ab.
