INSTALLATION - Betätigungsplatte touch

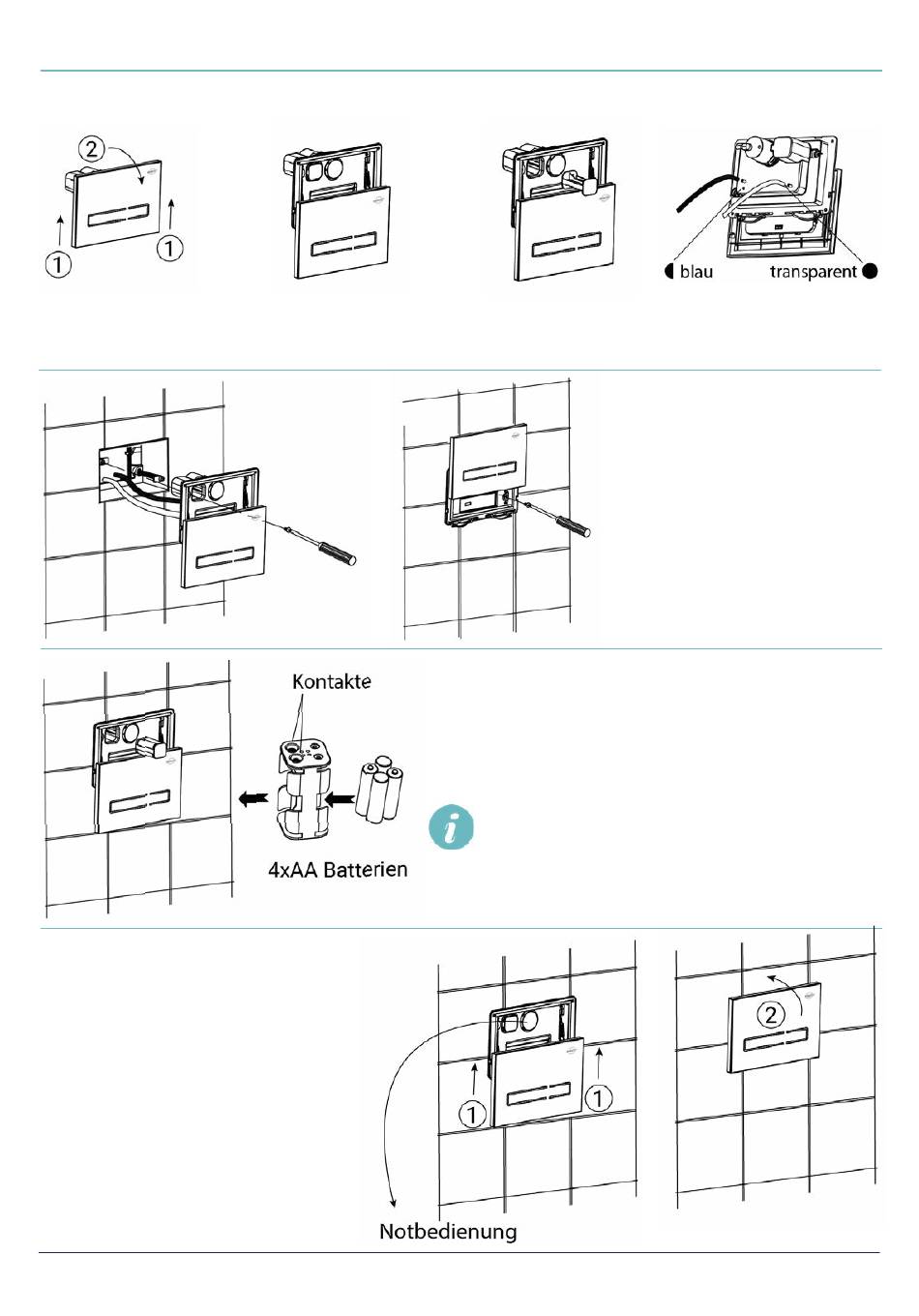

Schneiden Sie den Schutzkasten plan mit den Fliesen ab und verankern Sie die Rahmen-Abstandshalter (s. Bilder 1+2
vorherige Seite). Legen Sie die Pneumatikschläuche parat und öffnen Sie die Betätigungsplatte wie folgt:
Schieben Sie die Glasfront leicht nach oben und kippen sie dann nach vorn. Entnehmen Sie den Batterieblock und ver-
binden Sie die Pneumatikschläuche des Spülkastens mit den Anschlüssen auf der Rückseite der Betätigungsplatte.
Beachten Sie hierbei die Zuordnung der Schläuche: Halbmond = blauer Schlauch, Vollmond = transparenter Schlauch.
Zum Schließen haken Sie nun die Glasfront
unten leicht angekippt ein und schieben sie
nach oben (1), bis sie im Rahmen einrastet
(2).
Ihre 2-Mengen Spülung ist nun einsatzbe-
reit. Bereits mit einer leichten Berührung
können Sie die entsprechende Spülung in
Gang setzen.
Wenn die Batterien leer sind, können Sie
mit Hilfe der Notbedienung die Spülung
betätigen, bis Sie neue Batterien eingelegt
haben.
MEWATEC Spülsystem SlimFix
Copyright © MEWATEC 11/2021
: Vorwandelement / Betätigungsplatten
©
(Sensor)
Legen Sie vier Batterien vom Typ AA in den Batterieblock und
beachten dabei die richtige Polung. Schieben Sie den Block an-
schließend in das Batteriefach. Achten Sie hierbei darauf, dass
beide Kontakte nach unten ausgerichtet sind!
HINWEIS: Benutzen Sie keine Akkus, da diese nicht die
ausreichende Voltzahl erreichen. Verwenden Sie nur
neue Batterien. Bitte mischen Sie keine neuen mit gebrauchten
Batterien.
Befestigen Sie nun die Einheit, indem
Sie die Schraube links neben dem
Batteriefach festziehen, anschließend
die Glasabdeckung nach oben schie-
ben und die Schraube unten rechts
festziehen.
