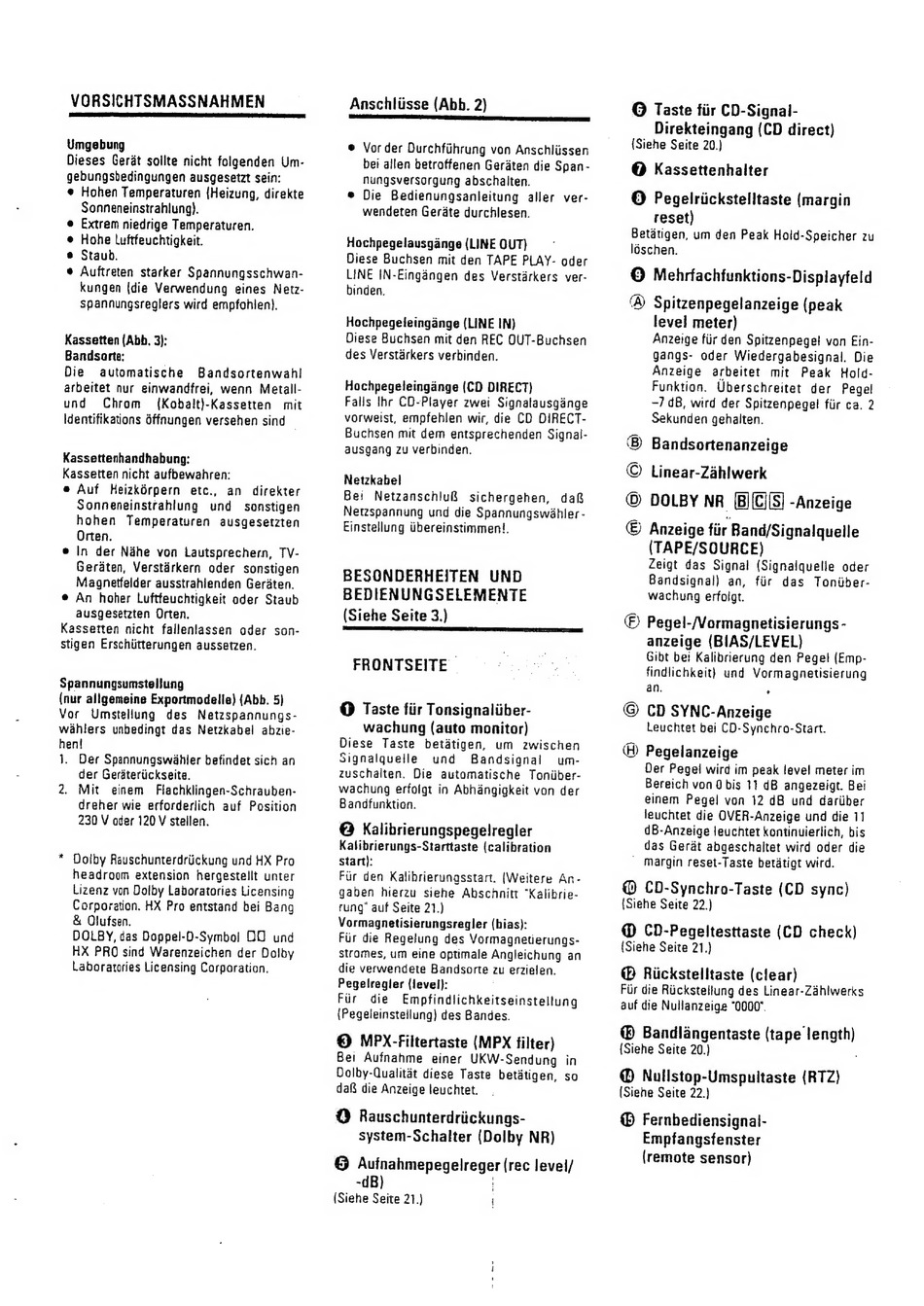

VORSICHTSMASSNAHMEN
Umgebung
Dieses Gert sollte nicht folgenden Um-
gebungsbedingungen ausgesetzt sein:
© Hohen Temperaturen (Heizung, direkte
Sonneneinstrahtung).
© Extrem niedrige Temperaturen.
@ Hohe Luftfeuchtigkeit.
© Staub.
¢ Auftreten starker Spannungsschwan-
kungen (die Verwendung
eines Netz-
spannungsreglers wird empfohlen).
Kassetten (Abb. 3):
Bandsorte:
Die
automatische
Bandsortenwahl
arbeitet nur einwandfrei, wenn
Metall-
und
Chrom
(Kobalt)-Kassetten
mit
Identifikations dffnungen versehen sind —
Kassettenhandhabung:
Kassetten nicht aufbewahren:
e Auf
Heizkérpern
etc.,
an
direkter
Sonneneinstrahlung
und
sonstigen
hohen
Temperaturen
ausgesetzten
Orten.
@ In der Nahe von Lautsprechern, TV-
Geraten, Verstaérkern
oder sonstigen
Magnetfelder ausstrahlenden Geraten.
@ An hoher Luftfeuchtigkeit oder Staub
ausgesetzten Orten.
Kassetten nicht fallentassen
oder son-
stigen Erschiitterungen aussetzen.
Spannungsumsteliung
(nur allgemeine Exportmodelle) (Abb. 5)
Vor
Umstellung
des
Netzspannungs-
wahlers unbedingt das Netzkabel
abzie-
hen!
1. Der Spannungswahler befindet sich an
der Geratertickseite.
2. Mit
einem
Flachklingen-Schrauben-
dreher wie erforderlich
auf Position
230 V oder 120 V stellen.
* Dolby Rauschunterdriickung und HX Pro
headroom extension hergestellt unter
Lizenz von Dolby Laboratories Licensing
Corporation. HX Pro entstand bei Bang
& Olufsen.
DOLBY, das Doppel-D-Symboi OO und
HX PRO sind Warenzeichen der Dolby
Laboratories Licensing Corporation.
Anschliisse (Abb. 2)
© Die Bedienungsanleitung
aller ver-
wendeten Gerdte durchlesen.
Hochpegelausgange (LINE OUT)
Diese Buchsen mit den TAPE PLAY- oder
LINE IN-Eingangen des Verstarkers ver-
binden.
Hochpegeleingange (LINE IN)
Diese Buchsen mit den REC OUT-Buchsen
des Verstarkers verbinden.
Hochpegeleingange (CD DIRECT)
Falls thr CD-Player zwei Signalausgange
vorweist, empfehlen wir, die CD DIRECT-
Buchsen mit dem entsprechenden Signal-
ausgang zu verbinden.
Netzkabel
BESONDERHEITEN
UND
BEDIENUNGSELEMENTE
(Siehe Seite 3.)
FRONTSEITE |
@ Taste fiir Tonsignaliiber-
wachung (auto monitor)
Diese
Taste
betdtigen,
um
zwischen
Signalquelle
und
Bandsignal
um-
zuschaiten.
Die automatische
Toniiber-
wachung erfolgt in Abhangigkeit von der
Bandfunktion.
@ Kalibrierungspegelregler
Kalibrierungs-Starttaste (calibration
Start):
Fiir den Kalibrierungsstart. (Weitere An-
gaben hierzu siehe Abschnitt "Kalibrie-
rung' auf Seite 21.)
Vormagnetisierungsregler (bias):
Fir die Regelung des Vormagnetierungs-
strames, um eine optimale Angleichung an
die verwendete Bandsonte zu erzielen.
Pegelregler (level):
© Rauschunterdriickungs-
system-Schalter (Dolby NR)
@ Taste fiir CD-Signal-
Direkteingang (CD direct)
{Siehe Seite 20.)
@ Kassettenhalter
© Pegelriickstelltaste (margin
reset)
Betadtigen, um den Peak Hold-Speicher zu
ldschen.
© Mehrfachfunktions-Displayfeld
® Spitzenpegelanzeige (peak
level meter)
Anzeige fiir den Spitzenpegel von Ein-
gangs-
oder Wiedergabesignal.
Die
Anzeige
arbeitet
mit
Peak
Hold-
Funktion.
Uberschreitet
der
Pegel
-7 dB, wird der Spitzenpegel fiir ca. 2
Sekunden gehalten.
Bandsortenanzeige
Linear-Zahlwerk
DOLBY NR [BI(Ci[S) -Anzeige
Anzeige fiir Band/Signalquelle
(TAPE/SOURCE)
Zeigt das Signal (Signaiquelle
oder
Bandsignal)
an,
fir das
Toniiber-
wachung erfoigt.
@@O®
©) Pegel-/Vormagnetisierungs-
anzeige (BIAS/LEVEL)
Gibt bei Kalibrierung den Pegel (Emp-
findlichkeit) und ven
an.
@ CD SYNC- Aistiae
Leuchtet bei CD-Synchro-Start.
() Pegelanzeige
Der Pegel wird im peak level meter im
Bereich von 0 bis 11 dB angezeigt. Bei
einem Pegel von 12 dB und dariiber
leuchtet die OVER-Anzeige und die 11
dB-Anzeige leuchtet kontinuierlich, bis
das Gerat abgeschaltet wird oder die
' Margin reset-Taste betatigt wird.
@ CD-Synchro-Taste (CD sync)
(Siehe Seite 22.)
@ CD-Pegeltesttaste (CD check)
{Siehe Seite 21.)
@® Riickstelltaste (clear)
Fiir die Riicksteilung des Linear-Zahiwerks
auf die Nullanzeige "0000".
@® Bandlangentaste (tape senath
{Siehe Seite 20.)
@® Fernbediensignal-
Empfangsfenster
(remote sensor)
