Installation guide
Filter
FIA 15-200
Installation / Instalación / Installazione / 安装 / Montaż / Монтаж
Note:
At delivery the filter housing is not equipped with filter element
or accessories.
Hinweis:
Das Filtergehäuse ist bei Lieferung nicht mit
Filtersieb oder Zubehör ausgestattet.
Remarque :
Le corps du filtre est livré sans élément et sans accessoire.
Nota:
En el momento de su entrega, la carcasa del filtro no incorpora la
malla de filtro ni ningún tipo de accesorio.
Nota:
Alla consegna, l'involucro del filtro non è dotato dell'elemento
filtrante o di accessori
注意：
在交付时，过滤器外壳没有配备过滤器元件或配件
Uwaga:
W dostarczanym korpusie filtra nie ma wkładu
ani akcesoriów
Примечание:
При поставке корпус фильтра не оснащен ни фильтрующим
элементом, ни вспомогательными приспособлениями
FIA 15-200
1
Maintenance / Wartung / Mantenimiento / Manutenzione / 维护 / Serwis / Техническое обслуживание
3
© Danfoss A/S (AC-MCI/MWA), 2013-10
FIA 15-200
Max. torque / Max. Drehmoment /
Couple max. / Par de apriete máximo /
Coppia max. / 最大扭矩 / Maks. moment
dokręcenia / Макс. момент затяжки
Nm
LB-ft
DN 15-20
21
15
DN 25-32-40-50
44
32
DN 65
74
54
DN 80
44
32
DN 100
75
53
DN 125-150
183
135
DN 200-300
370
272
DKRCI.PI.FN1.A2.ML / 520H6262
2

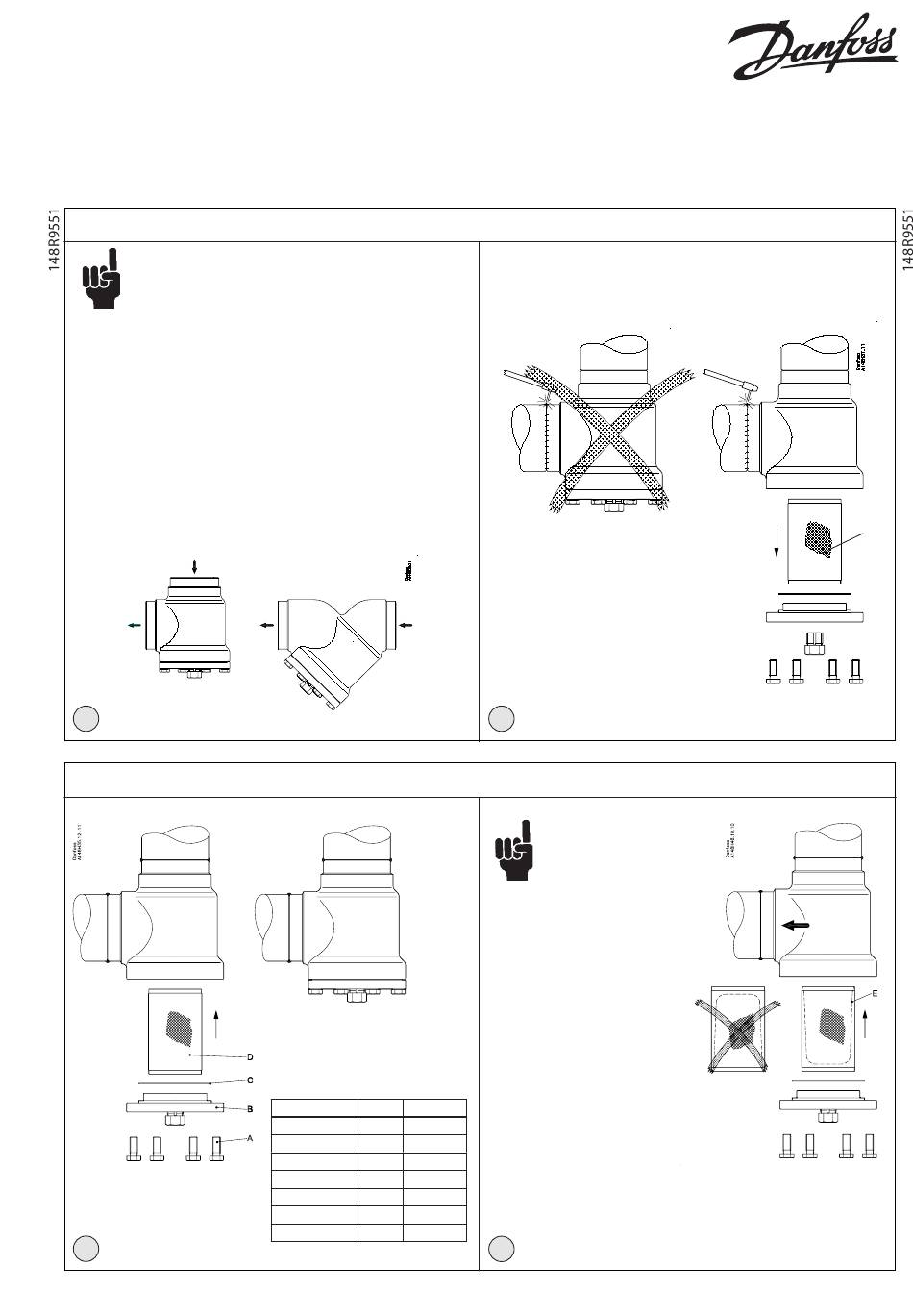

Filter bag
Flow direction
Filtersack
Durchflussrichtung
Sac filtrant
Direction du flux
Bolsa filtrante
Sentido del flujo
Sacchetto filtro
Portata
过滤包
流向
Filtr workowy
Kierunek przepływu
Установка фильтруещего мешка
Направление потока
4
D
1

Werbung

loading

Verwandte Anleitungen für Danfoss FIA 15-200

Inhaltszusammenfassung für Danfoss FIA 15-200
