M A S Szeichn Ungen - Wilden Advanced Serie Betriebsanleitung/Ersatzteilliste

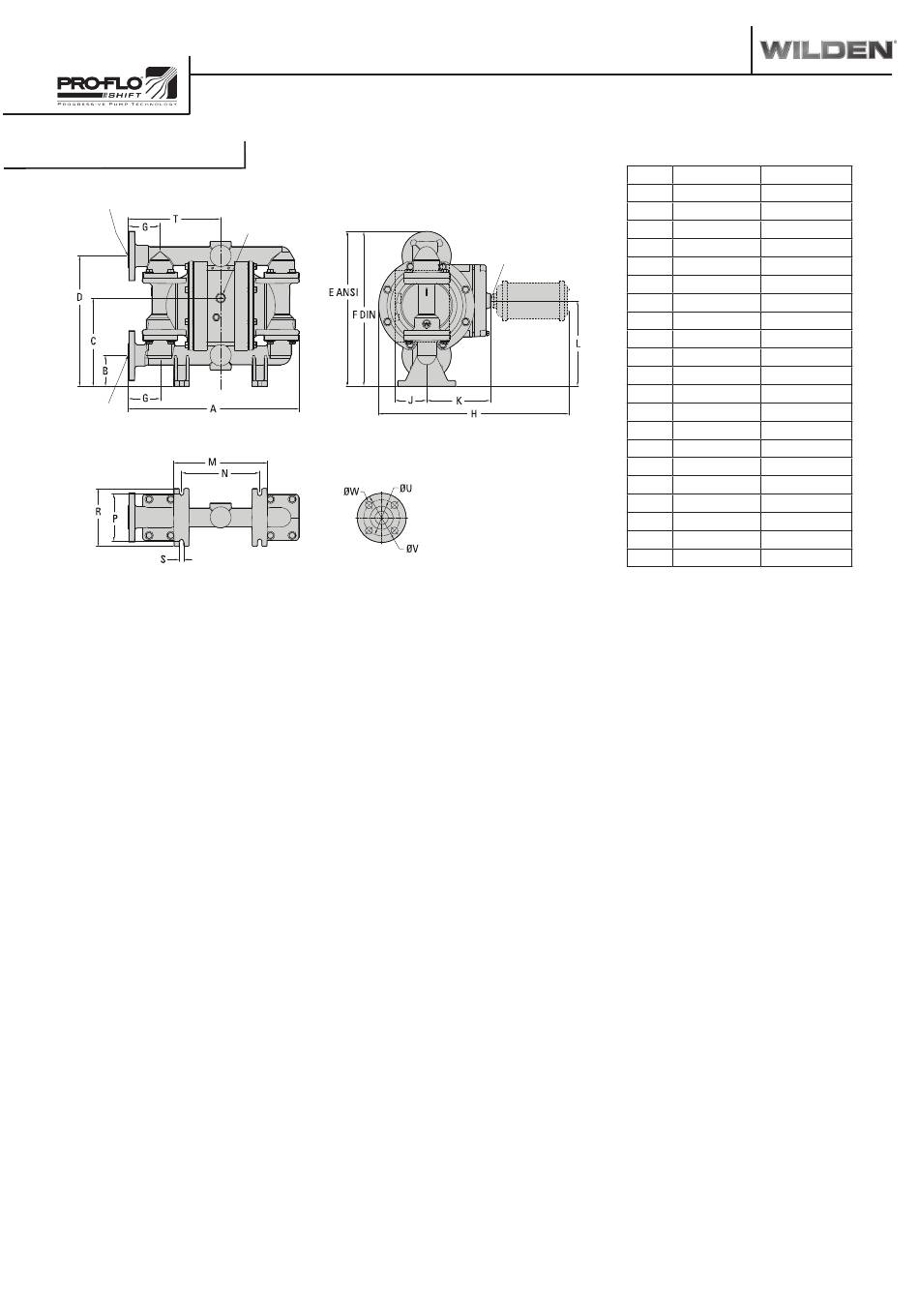

M A S S Z E I C H N U N G E N
P S 2 30 Me t a ll
1" BSPT (IG) Druckseite
1" DIN
(ANSI) Saugseite
1/2" NPT (IG)
Lufteingang
ABMESSUNGEN
3/4" NPT (IG)
Luftausgang
9
Pos. mm inch
A 373 14.7
B 69 2.7
C 195 7.6
D 287 11.3
E 340 13.4
F 343 13.5
G 71 2.8
H 417 16.4
J 71 2.8
K 140 5.5
L 188 7.4
M 206 8.1
N 173 6.8
P 104 4.1
R 127 5.0
S 10 0.4
T 203 8.0
DIN (inch) ANSI (inch)
V 85 Dia. 3.1 Dia.
W 115 Dia. 4.3 Dia.
X 14 Dia. 0.6 Dia.
