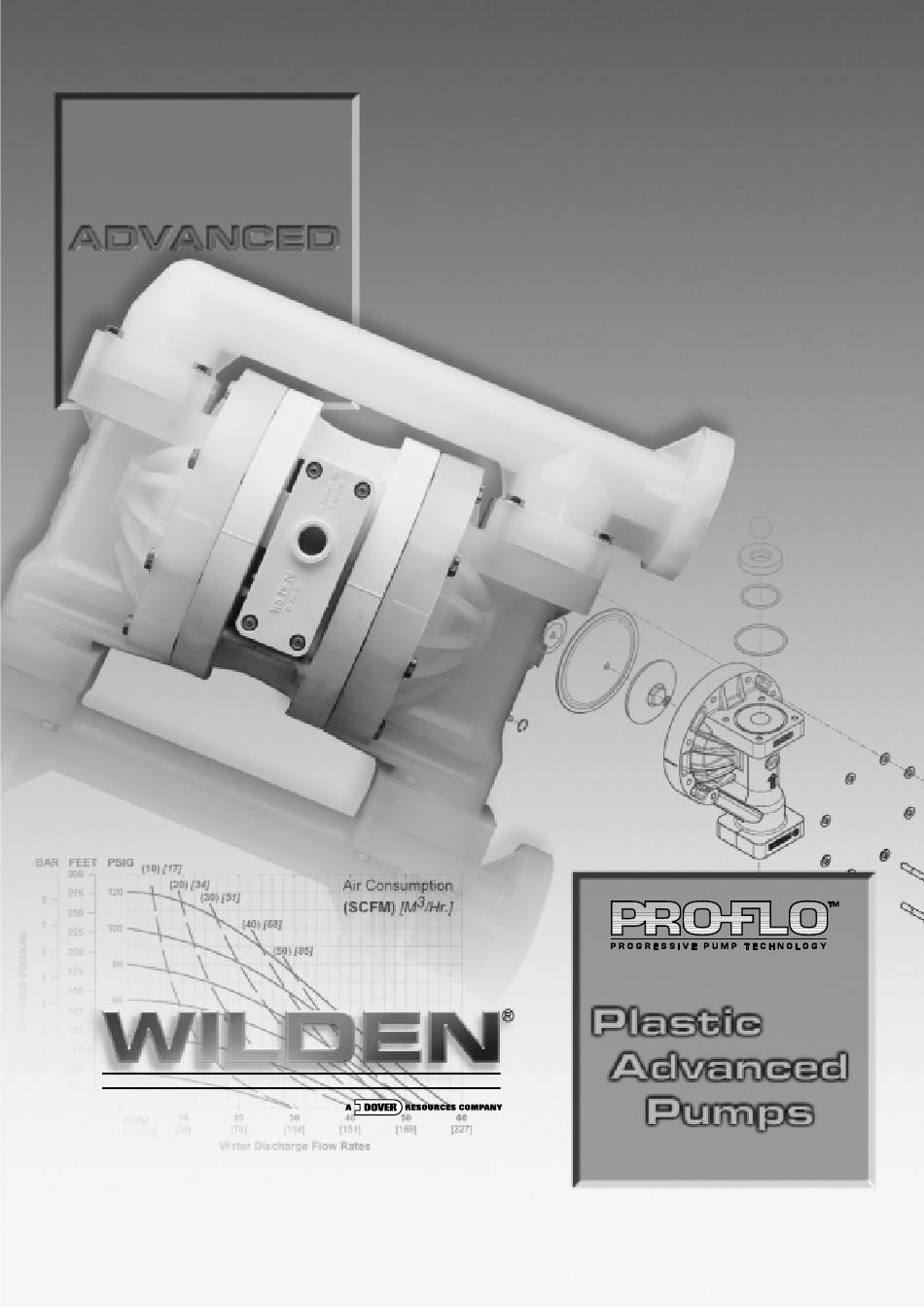

- Seite 1 Betriebsanleitung & Betriebsanleitung & Ersatzteilliste Ersatzteilliste P200 P200 DRUCKLUFTGETRIEBENE DOPPELMEMBRANPUMPEN...
- Seite 2 P200K Adv. Inhaltsverzeichnis Seite Seite 1. Pumpenschlüssel für WILDEN- 9.0 Demontage und Montage Membranpumpen der Pumpe 9.1 Demontage 2. Arbeitsweise ® 10. PRO-FLO Luftsteuerventil/ 3. CE-Sicherheitshinweise Mittelblock 3.1 Aufstellen der Pumpe 10.1 Luftsteuerventil – Demontage 3.2 Betrieb 3.3 Inbetriebnahme 11. Hinweise & Tips zum 3.4 Abschalten...
- Seite 3 1. Pumpenschlüssel für WILDEN-Membranpumpen P200 / XXXX / XX / XX / XXX / xxx Sonderausführungen/Spezialcode O-Ring Ventilsitz Ventilkugel Membranen Luftsteuerventil Mittelblock Luftkammer Produktberührte Gehäuseteile Modell Modell P200 Kunststoff Advanced Material Code PRODUKTBERÜHRTE TEILE MEMBRANEN VENTILSITZ ® K = PVDF...
- Seite 4 Abhängigkeit der Membranstellung. Pilot- kolben Steuerventilkolben Luftverlust Enge Toleranzen und die moderne Dichtungstechnik Grosse Fläche ermöglichen es WILDEN, die Effizienz zu erhöhen und den Luftverlust in den Endlagepositionen zu Ventildeckel optimieren. Mittelblock Kein „Einfrieren“ Das Vereisen ist in der Druckluft-Industrie ein großes...
- Seite 5 Stellfläche verschraubt werden sollten. Stellen Sie sicher, daß die Stellfläche eben und flach ist. Die meisten WILDEN-Pumpen können nur dann als Tauchpumpe eingesetzt werden, wenn alle Pumpenteile gegen das zu pumpende Fluid resistent sind. Wenn die Pumpe eingetaucht eingesetzt wird, ist am Luftaustritt der Pumpe ein Schlauch anzubringen, sodaß die abzuführende Luft über den Flüssig- keitsspiegel hinaus geführt wird.
- Seite 6 CHEMISCHE BESTÄNDIGKEIT Wenn eine Pumpe für einen bestimmten Einsatz spezifiziert ist, müssen die produktberührten Pumpenwerkstoffe gegen das zu pumpende Fluid resistent sein. Lesen Sie bitte die Korrosionstabelle von WILDEN oder wenden Sie sich an Ihren örtlichen WILDEN-Händler wegen weiterer Informationen.
- Seite 7 Routinekontrollen festzulegen und der Austausch der folgenden Verschleißteile vorzugeben: Membranen, Ventilkugeln, Ventilsitz-O-Ringe, O-Ringe für den Mittelblock und Lippendichtungen (nur bei Faltenbalgpumpen). Wegen Ersatzteilen und Wartungsinformationen wenden Sie sich bitte an Ihren örtlichen Vertragshändler für WILDEN-Pumpen. VORSICHT Für die Reparatur und Wartung der Pumpe dürfen nur Originalteile verwendet werden.
- Seite 8 Maßblätter P200K Adv. MODELL P200 Kunststoff Advanced - Ausführung MODELL P200 Kunststoff Advanced ELASTOMERE - Ausführung 1/4" NPT (IG) Lufteintritt 1/2" NPT (IG) MODELL P200 Kunststoff Advanced TPE - Ausführung Luftaustritt MODELL P200 Kunststoff Advanced PTFE - Ausführung Maße – P200 Kunststoff Advanced METRISCH (mm) STANDARD (inch) 17,98...
- Seite 9 MODELL P200 Kunststoff Advanced - Ausführung Leistungskurven P200K Adv. MODELL P200 Kunststoff Advanced ELASTOMERE - Ausführung Höhe ... . . 434 mm ") MODELL P200 Kunststoff Advanced TPE - Ausführung Breite.
- Seite 10 MODELL P200 Kunststoff Advanced TPE - Ausführung Leistungskurven P200K Adv. MODELL P200 Kunststoff Advanced PTFE - Ausführung Höhe ... . . 434 mm ") Breite... . . 457 mm (18") Luftdruck bar man.
- Seite 11 Saughöhenkurve P200K Adv. Meter H herkömmliche Elastomere Membran TPE Membran Teflon Membran Luftdruck...
- Seite 12 Hubzahl pro Minute und Multiplizieren dieses Werts mit der Verdrängung pro Hub bestimmt werden. 7.1.5 Schalldämpfer: Mit Hilfe des WILDEN-Standardschalldämpfers läßt sich der Schallpegel bis unter die OSHA-Spezifikationen senken. Andere Schalldämpfer können verwendet werden, um den Schallpegel weiter zu senken; diese reduzieren aber gewöhnlich die Pumpenleistung.
- Seite 13 Pumpe nimmt keinen Schaden. Die Pumpe ist dann Druckausgeglichen und kann durch Verringern des Fluiddrucks oder durch Erhöhen des Druckluft-Drucks wieder gestartet werden. Da die WILDEN-Pumpe P200 Kunststoff Advanced allein mit Druckluft läuft, erzeugt sie keine Wärme; somit beeinflußt sie auch nicht die Temperatur Ihrer Prozeßflüssigkeit.
- Seite 14 Fehlersuche P200K Adv. Pumpe arbeitet nicht oder läuft zu langsam 8.1.1 Sicherstellen, daß der Antriebsdruck um mindestens 0,35 bar (5 psig) über dem Anlaufdruck liegt und daß die Druckdifferenz (die Differenz zwischen Antriebsdruck und Flüssigkeits-Gegendruck) mindestens 0,7 bar (10 psig) beträgt. 8.1.2.
- Seite 15 Besondere Vorsicht ist bei korrosiven Stoffen geboten. ACHTUNG Bei Membranbruch und Demontage der Pumpe auf jeden Fall Schutzbrille tragen! Wir empfehlen nur Original-WILDEN- Ersatzteile zu verwenden. Die Abbildungen zeigen ein Pumpenmodell mit PTFE-Membranen. Die Instruktionen sind für Pumpen mit Elastomere und Thermoplast Elastomere Membranen identisch.
- Seite 16 P200K Adv. Schritt 4 Abb. 4 Schritt 5 Abb. 5 9.1.4 Schritt 4 Die ausgebaute Ventilkugel, Ventilsitze und O-Ringe des Druckstutzens untersuchen. Gequollene, gebrochene oder anderweitig beschädigte Teile müssen gegen Original Wildenteile ausgetauscht werden (Abb. 4). 9.1.5 Schritt 5 Pumpe um 180° drehen und Saugstutzen lösen (Abb. 5). Schritt 6 Abb.
- Seite 17 P200K Adv. Schritt 9 Abb. 9 Schritt 10 Abb. 10 9.1.9 Schritt 9 Äußeren Membranteller mit Hilfe von 1“ Schlüssel lösen und abschrauben (Abb. 9). 9.1.10 Schritt 10 Nach Lösen und Entfernen des äußeren Membrantellers kann die Membrane mit der Kolbenstange aus dem Mittelblock gezogen werden (Abb. 10). Schritt 11 Abb.
- Seite 18 ® PRO-FLO Luftsteuerventil/Mittelblock P200K Adv. Demontage, Reinigung, Inspektion 10.1 Luftsteuerventil - Demontage 10.1.1 Schritt 1 Imbusschrauben lösen und Muttern auf der Gegenseite entfernen (Abb. 1). 10.1.2 Schritt 2 Schalldämpferplatte mit Imbusschrauben entfernen. Dichtung überprüfen und evtl. austauschen (Abb. 2). Schritt 1 Abb.
- Seite 19 P200K Adv. Schritt 5 Abb. 5 Schritt 6 Abb. 6 10.1.5 Schritt 5 Zum leichteren Entfernen des Steuerkolbens eine der vier Schrauben des Steuerventiles in den Steuerventilkolben drehen. Wenn eine solche Schraube nicht vorhanden ist, kann der Kolben auch durch vorsichtiges Klopfen des Gehäuses gegen einen Holzklotz entfernt werden, oder der Kolben wird vorsichtig mit Druckluft herausgeblasen.
- Seite 20 Hinweise & Tips zum P200K Adv. Wiederzusammenbau 11.1 Zusammenbau Nach Durchführung der erforderlichen Wartungsarbeiten am Luftsteuersystem kann die Pumpe nun wieder zusammengebaut werden. Hinsichtlich der Lage der einzelnen Teile halten Sie sich bitte an die Fotos und die Anweisungen zum Zerlegen. Um die Pumpe wieder zusammenzubauen, befolgen Sie einfach die Anweisungen zum Zerlegen in umgekehrter Reihenfolge.
- Seite 21 Notizen: P200K Adv.
- Seite 22 Explosionszeichnung P200K Adv. P200 Kunststoffpumpe Advanced, Elastomere-ausgestattet...
- Seite 23 12.1 Stückliste P200K Adv. P200 Kunststoffpumpe Advanced, Elastomere-ausgestattet P200/ P200/ P200/ P200/ Stück PPPP-504 PPPP-506 KPPP-504 KPPP-506 Pos. Benennung Pumpe Steuerventil komplett Pro-Flo™ 01-2010-20 01-2010-20 01-2010-20 01-2010-20 Ventildeckel Pro-Flo 01-2332-20 01-2332-20 01-2332-20 01-2332-20 Ventildeckel O-Ring 01-2395-52 01-2395-52 01-2395-52 01-2395-52 Dichtung Steuerventil 01-2615-52 01-2615-52 01-2615-52...
- Seite 24 12.2 Explosionszeichnung P200K Adv. P200 Kunststoffpumpe Advanced, PTFE-ausgestattet...
- Seite 25 12.3 Stückliste P200K Adv. P200 Kunststoffpumpe Advanced, PTFE-ausgestattet P200/ P200/ P200/ P200/ Stück PPPP-504 PPPP-506 KPPP-504 KPPP-506 Pos. Benennung Pumpe Steuerventil komplett Pro-Flo™ 01-2010-20 01-2010-20 01-2010-20 01-2010-20 Ventildeckel Pro-Flo 01-2332-20 01-2332-20 01-2332-20 01-2332-20 Ventildeckel O-Ring 01-2395-52 01-2395-52 01-2395-52 01-2395-52 Dichtung Steuerventil 01-2615-52 01-2615-52 01-2615-52...
- Seite 26 Elastomere-Auswahl P200K Adv. Membrane Ventilkugel Ventilsitz O-Ring Flansch O-Ring Stütz-Membrane Material P/N (2) P/N (4) P/N (4) P/N (4) Polyurethan 02-1010-50 02-1085-50 02-1220-50 04-1300-50-500 ® Buna-N 02-1010-52 02-1085-52 04-2390-52-700 04-1300-52-500 ® Teflon -Encapsulated 02-1220-60 04-1300-60-500 ® Viton Neopren 02-1010-51 02-1085-51 ®...
- Seite 27 NOTIZEN _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________...
- Seite 28 Änderungen vorbehalten, 01/2006...
