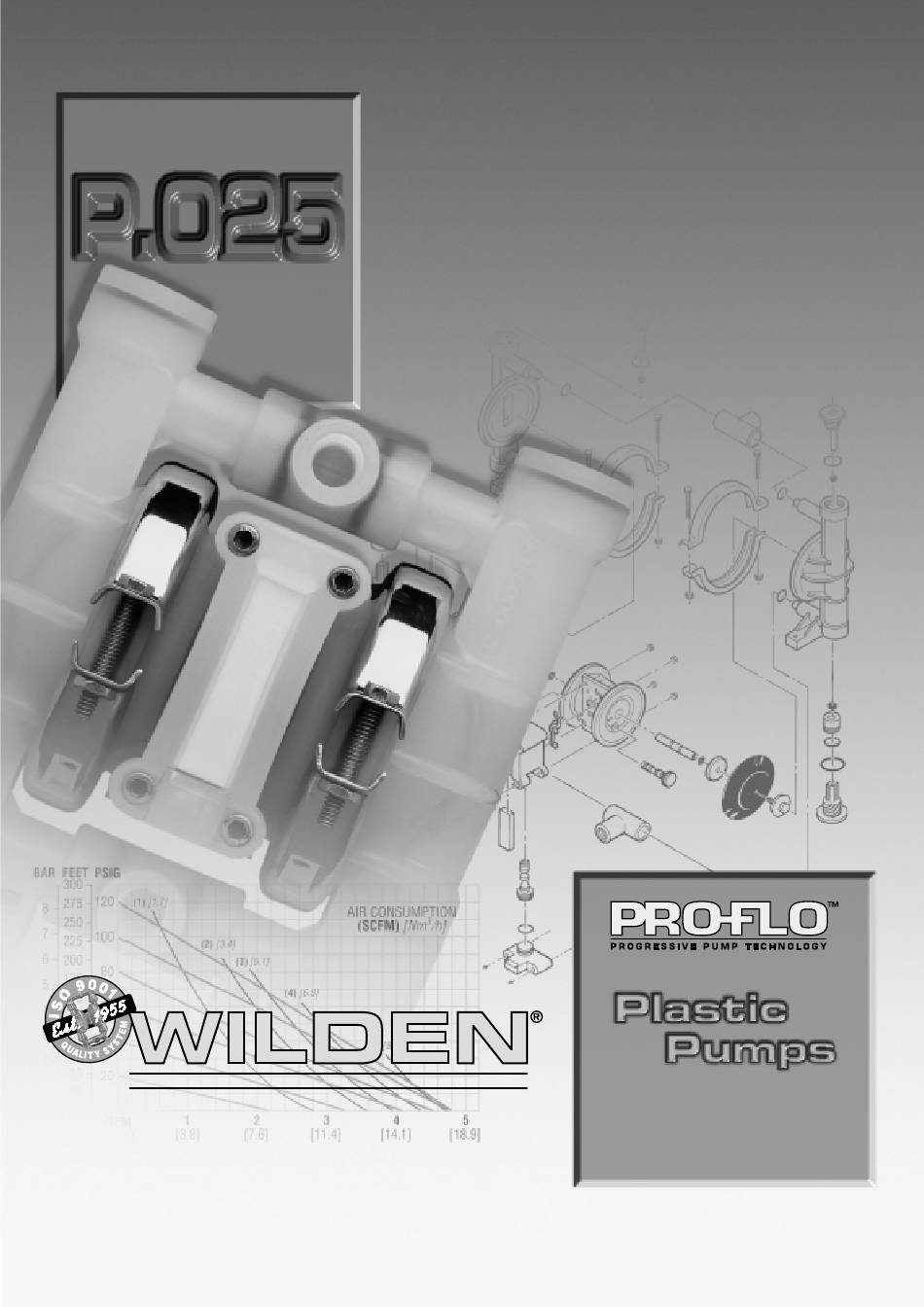

- Seite 1 Betriebsanleitung & Betriebsanleitung & Ersatzteilliste Ersatzteilliste DRUCKLUFTGETRIEBENE DOPPELMEMBRANPUMPEN...
-
Seite 2: Inhaltsverzeichnis
P.025K Inhaltsverzeichnis Seite Seite 1. Pumpenschlüssel für WILDEN- 9.0 Demontage und Montage Membranpumpen der Pumpe 9.1 Demontage 2. Arbeitsweise ® 10. PRO-FLO Luftsteuerventil/ 3. CE-Sicherheitshinweise Mittelblock 3.1 Aufstellen der Pumpe 10.1 Luftsteuerventil - Demontage 3.2 Betrieb 3.3 Inbetriebnahme 11. Hinweise & Tips zum 3.4 Abschalten... -
Seite 3: 1. Pumpenschlüssel Für Wilden-Membranpumpen
1. Pumpenschlüssel für WILDEN-Membranpumpen P.025 / XXXXX / XXX / XX / XXX / xxxx Sonderausführungen/ Modell Spezialcode O-Ring Ventilsitz Ventilkugel Membranen Luftsteuerventil Mittelblock Produktberührte Gehäuseteile & Membranteller außen Modell P.025 Kunststoff - Material Code PRODUKTBERÜHRTE TEILE & MEMBRANEN VENTILSITZ... -
Seite 4: Arbeitsweise
Abhängigkeit der Membranstellung. Steuerventilkolben Luftverlust Vorsteuerkolben Enge Toleranzen und die moderne Dichtungstechnik ermöglichen es WILDEN, die Effizienz zu erhöhen und den Luftverlust in den Endlagepositionen zu optimieren. Kein „Einfrieren“ Keine Schmierung notwendig Das Vereisen ist in der Druckluft-Industrie ein großes Viel leiser Problem. -
Seite 5: Ce-Sicherheitshinweise
Stellfläche verschraubt werden sollten. Stellen Sie sicher, daß die Stellfläche eben und flach ist. Die meisten WILDEN-Pumpen können nur dann als Tauchpumpe eingesetzt werden, wenn alle Pumpenteile gegen das zu pumpende Fluid resistent sind. Wenn die Pumpe eingetaucht eingesetzt wird, ist am Luftaustritt der Pumpe ein Schlauch anzubringen, sodaß die abzuführende Luft über den Flüssig- keitsspiegel hinaus geführt wird. - Seite 6 CHEMISCHE BESTÄNDIGKEIT Wenn eine Pumpe für einen bestimmten Einsatz spezifiziert ist, müssen die produktberührten Pumpenwerkstoffe gegen das zu pumpende Fluid resistent sein. Lesen Sie bitte die Korrosionstabelle von WILDEN oder wenden Sie sich an Ihren örtlichen WILDEN-Händler wegen weiterer Informationen.
-
Seite 7: Betrieb
Routinekontrollen festzulegen und der Austausch der folgenden Verschleißteile vorzugeben: Membranen, Ventilkugeln, Ventilsitz-O-Ringe, O-Ringe für den Mittelblock und Lippendichtungen (nur bei Faltenbalgpumpen). Wegen Ersatzteilen und Wartungsinformationen wenden Sie sich bitte an Ihren örtlichen Vertragshändler für WILDEN-Pumpen. VORSICHT Für die Reparatur und Wartung der Pumpe dürfen nur Originalteile verwendet werden. -
Seite 8: Maßblätter
Maßblätter P.025K MODELL P.025 KUNSTSTOFF - Ausführung Maße – P.025 Kunststoff 1/4" NPT (IG) MODELL P.025 KUNSTSTOFF ELASTOMERE - Ausführung Druckstutzen METRISCH (mm) STANDARD (inch) 5 11/16 1/8" NPT (IG) Lufteinlaß 3 21/32 MODELL P.025 KUNSTSTOFF TPE - Ausführung Luftaustritt 5 17/32 6 7/16 2 15/64... -
Seite 9: Leistungskurven
MODELL P.025 KUNSTSTOFF - Ausführung Leistungskurven P.025K MODELL P.025 KUNSTSTOFF ELASTOMERE - Ausführung Höhe ... . . 163 mm ") MODELL P.025 KUNSTSTOFF TPE - Ausführung Breite... . . 145 mm ⁄... -
Seite 10: Modell P.025 Kunststoff Ptfe
MODELL P.025 KUNSTSTOFF TPE - Ausführung Leistungskurven P.025K MODELL P.025 KUNSTSTOFF PTFE - Ausführung Höhe ... . . 163 mm ") Breite... . . 145 mm ⁄... -
Seite 11: Saughöhenkurve
Saughöhenkurve P.025K Meter TPE Membran Elastomere Membran PTFE Membran 0,7 1,4 2,7 3,4 4,1 4,8 5,5 6,2 Luftdruck... -
Seite 12: Druckluftbetrieb
Hubzahl pro Minute und Multiplizieren dieses Werts mit der Verdrängung pro Hub bestimmt werden. 7.1.5 Schalldämpfer: Mit Hilfe des WILDEN-Standardschalldämpfers läßt sich der Schallpegel bis unter die OSHA-Spezifikationen senken. Andere Schalldämpfer können verwendet werden, um den Schallpegel weiter zu senken; diese reduzieren aber gewöhnlich die Pumpenleistung. -
Seite 13: Empfohlene Installation
Pumpe nimmt keinen Schaden. Die Pumpe ist dann Druckausgeglichen und kann durch Verringern des Fluiddrucks oder durch Erhöhen des Druckluft-Drucks wieder gestartet werden. Da die WILDEN-Pumpe P.025 allein mit Druckluft läuft, erzeugt sie keine Wärme; somit beeinflußt sie auch nicht die Temperatur Ihrer Prozeßflüssigkeit. -
Seite 14: Fehlersuche
Fehlersuche P.025K Pumpe arbeitet nicht oder läuft zu langsam 8.1.1 Sicherstellen, daß der Antriebsdruck um mindestens 0,35 bar (5 psig) über dem Anlaufdruck liegt und daß die Druckdifferenz (die Differenz zwischen Antriebsdruck und Flüssigkeits-Gegendruck) mindestens 0,7 bar (10 psig) beträgt. 8.1.2. -
Seite 15: Demontage Und Montage Der Pumpe
Besondere Vorsicht ist bei korrosiven Stoffen geboten. ACHTUNG Bei Membranbruch und Demontage der Pumpe auf jeden Fall Schutzbrille tragen! Wir empfehlen nur Original-WILDEN- Ersatzteile zu verwenden. Die Abbildungen zeigen ein Pumpenmodell mit Elastomere-Membranen. Die Instruktionen sind für Pumpen mit Elastomere und Thermoplast Elastomere Membranen identisch. - Seite 16 P.025K Schritt 4 Abb. 4 Schritt 5 Abb. 5 9.1.4 Schritt 4 Pumpe auf den Kopf stellen und unteren Ventildeckel lösen (Abb. 4). Ventilkappe und O-Ring inspizieren. Gequollene, gebrochene oder anderweitig beschädigte Teile müssen sofort ausgetuascht werden 9.1.5 Schritt 5 Die Ventilsitze vorsichtig herausziehen (Abb.
- Seite 17 P.025K Schritt 9 Abb. 9 Schritt 10 Abb. 10 9.1.9 Schritt 9 Nach Entfernen der Spannbänder die Pumpenkammern auseinander ziehen. 9.1.10 Schritt 10 Die T-Stücke aus der Pumpenkammer ziehen (Abb. 10) und O-Ring inspizieren. Schritt 11 Abb. 11 Schritt 12 Abb.
-
Seite 18: Pro-Flo
® PRO-FLO Luftsteuerventil/Mittelblock P.025K Demontage, Reinigung, Inspektion 10.1 Luftsteuerventil - Demontage 10.1.1 Schritt 1 Imbusschrauben lösen und Muttern auf der Gegenseite entfernen. Schalldämpferplatte mit Imbusschrauben entfernen. Dichtung überprüfen und evtl. austauschen. (Abb. 1) Schritt 1 Abb. 1 Schritt 2 Abb. 2 Schritt 3 Abb. - Seite 19 P.025K Schritt 4 Abb. 4 Schritt 5 Abb. 5 10.1.4 Schritt 4 Zum leichteren entfernen des Steuerkolbens eine A4-40 UNC Schraube in den Steuerventilkolben drehen. Wenn eine solche Schraube nicht vorhanden ist, kann der Kolben auch durch vorsichtiges klopfen des Gehäuses gegen einen Holzklotz entfernt werden, oder der Kolben wird vorsichtig mit Druckluft herausgeblasen.
-
Seite 20: Hinweise & Tips Zum Wiederzusammenbau
Hinweise & Tips zum P.025K Wiederzusammenbau 11.1 Zusammenbau Nach Durchführung der erforderlichen Wartungsarbeiten am Luftsteuersystem kann die Pumpe nun wieder zusammengebaut werden. Hinsichtlich der Lage der einzelnen Teile halten Sie sich bitte an die Fotos und die Anweisungen zum Zerlegen. Um die Pumpe wieder zusammenzubauen, befolgen Sie einfach die Anweisungen zum Zerlegen in umgekehrter Reihenfolge. -
Seite 21: Montage Elastomere-Ausführung
P.025K Beim Zusammenbau der Kolbenstange mit den Membranen ist folgendes zu beachten: Es gibt 2 Typen von Membrankonfigurationen (Abb. 1) Elastomere oder Thermoplastelastomere (Abb. 2). PTFE Membranen mit Stütz O-Ring. „This Side Out“ heißt produktberührte Seite. Elastomere/TPE Membran Konfiguration Abb. 1 11.2 Montage Elastomere-Ausführung (Abb. -
Seite 22: Explosionszeichnung
Explosionszeichnung P.025K P.025 Kunststoffpumpe, Elastomere/TPE-ausgestattet... -
Seite 23: Kunststoffpumpe, Elastomere/Tpe-Ausgestattet
12.1 Stückliste P.025K P.025 Kunststoffpumpe, Elastomere/TPE-ausgestattet Stück je P.025/PPPP P.025/GLLL P.025/KPPP Pos. Benennung Pumpe Ident.-Nr. Ident.-Nr. Ident.-Nr.. Steuerventil komplett Pro-Flo ® 00-2000-20-700 00-2000-13-700 02-2000-20-700 ® Ventildeckel Pro-Flo 00-2300-20-700 00-2300-13-700 00-2300-20-700 Ventildeckel O-Ring 00-2390-52-700 00-2390-52-700 00-2390-52-700 Schalldämpfer 00-3240-26-700 00-3240-26-700 00-3240-26-700 Schraube Steuerventil 00-6000-03-700 00-6000-03-700 00-6000-03-700... -
Seite 24: Explosionszeichnung
12.2 Explosionszeichnung P.025K P.025 Kunststoffpumpe, PTFE-ausgestattet... -
Seite 25: Stückliste
12.3 Stückliste P.025K P.025 Kunststoffpumpe, PTFE-ausgestattet Stück je P.025/PPPP P.025/GLLL P.025/KPPP Pos. Benennung Pumpe Ident.-Nr. Ident.-Nr. Ident.-Nr. Pro-Flo ® Steuerventil komplett 00-2000-20-700 00-2000-13-700 00-2000-20-700 Pro-Flo ® Ventildeckel 00-2300-20-700 00-2300-13-700 00-2300-20-700 Ventildeckel O-Ring (–017) 00-2390-52-700 00-2390-52-700 00-2390-52-700 Schalldämpfer 00-3240-26-700 00-3240-26-700 00-3240-26-700 Schraube Steuerventil 00-6000-03-700 00-6000-03-700... -
Seite 26: Elastomere-Auswahl
Elastomere-Auswahl P.025K Ventilsitz Ventilkappen Membrane Stütz-Membrane Ventilkugel Gehäuse Material O-Ring O-Ring O-Ring O-Ring Wil-Flex™ 00-1200-58 00-1260-58 00-1010-58 — — 00-1300-58 Buna-N ® 00-1200-52 00-1260-52 00-1010-52 — — 00-1300-52 Viton ® — — — — — — Teflon ® PTFE — —... - Seite 27 NOTIZEN _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________ _________________________________...
- Seite 28 Änderungen vorbehalten, 06/2008...
