T E I L 4

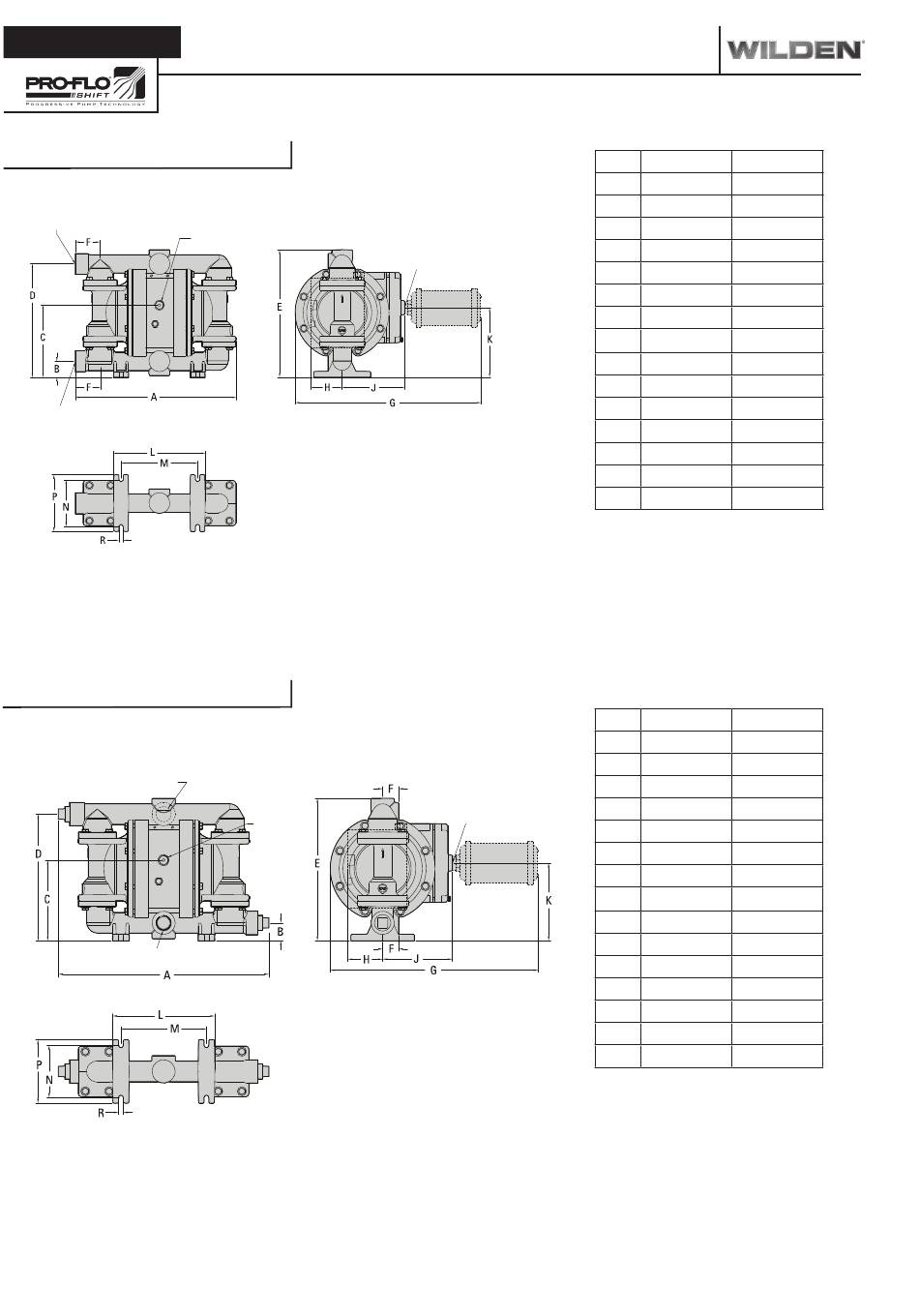

M A S S Z E I C H N U N G E N
P S2 20 Me t al l
1" BSPT (IG) Druckseite
1/2" NPT (IG)
Lufteingang
1" BSPT (IG) Saugseite
P S2 20 Me t a ll - mi ttig
1 oder 3/4" BSPT (IG) Druckseite
1" BSPT (IG) Saugseite
3/4" NPT (IG)
Luftausgang
1/2" NPT (IG)
Lufteingang
ABMESSUNGEN
ABMESSUNGEN
3/4" NPT (IG)
Luftausgang
8
Pos.
mm
inch
A
361
14.2
B
36
1.4
C
163
6.4
D
254
10.0
E
287
11.3
F
56
2.2
G
417
16.4
H
71
2.8
J
140
5.5
K
155
6.1
L
206
8.1
M
173
6.8
N
104
4.1
P
127
5.0
R
10
0.4
Pos.
mm
inch
A
422
16.6
B
36
1.4
C
163
6.4
D
254
10.0
E
287
11.3
F
33
1.3
G
417
16.4
H
71
2.8
J
140
5.5
K
155
6.1
L
206
8.1
M
173
6.8
N
104
4.1
P
127
5.0
R
10
0.4
