Funktionsweise - Wilden Advanced Serie Betriebsanleitung/Ersatzteilliste

T E I L 3
F U N K T I O N S W E I S E
Die Arbeitsluft wirkt über die gesamte Membranfläche
direkt auf die Flüssigkeitssäule und erzeugt auf beiden
Membranseiten ausgeglichene Druckverhältnisse.
Dadurch werden die Membranen nicht überlastet, so
dass sie auch bei hohen Leistungen lange Lebensdau-
er erreichen.
Druckrohr-Auslass
ge-
schlossen
B
offen
Saugrohr-Auslass

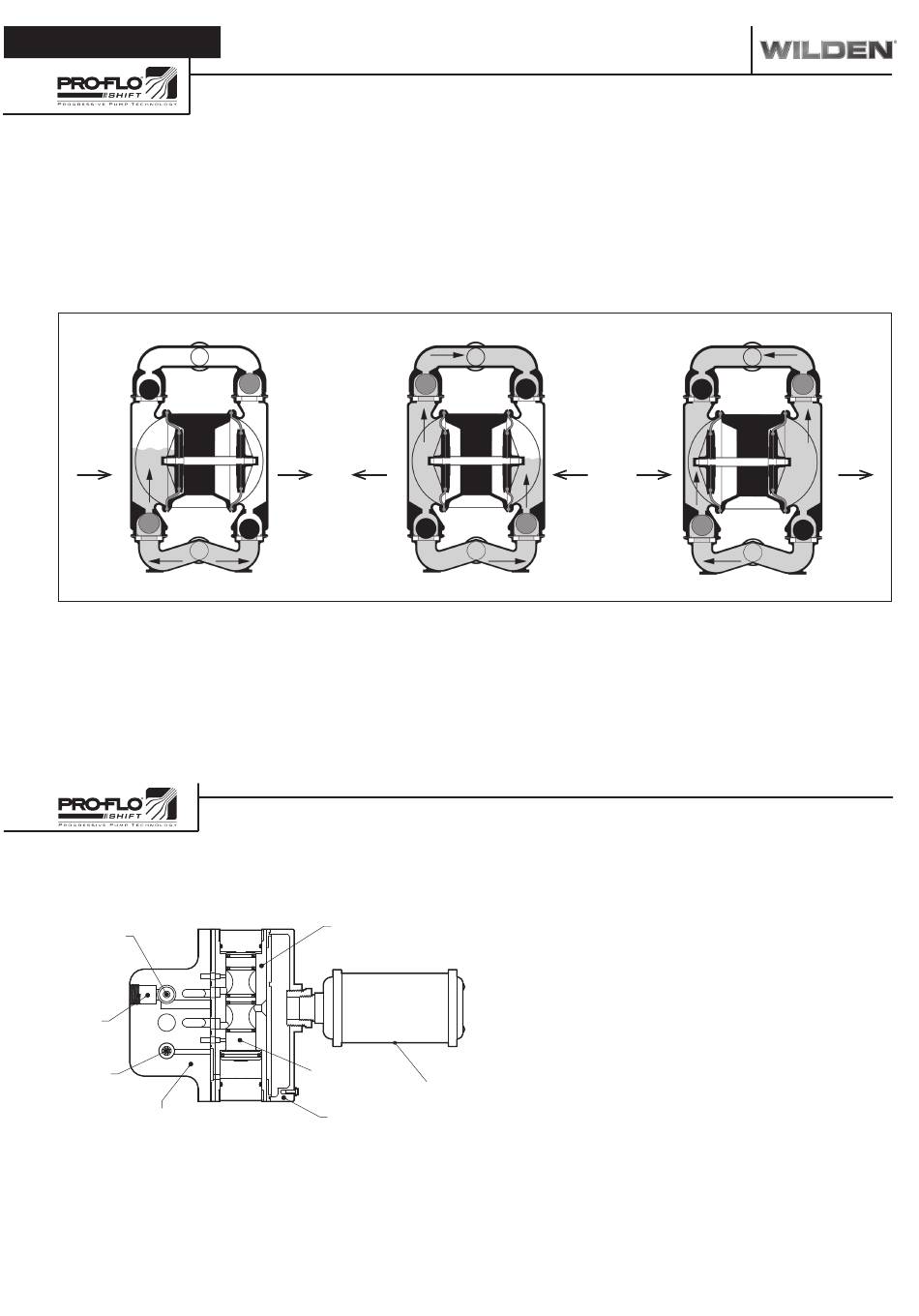

Bild 1: Das Luftsteuerventil leitet Druckluft hinter die
Membran A. Dadurch saugt die mit der Kolbenstange
verbundene Gegen-Membran Fördergut durch den
Saugstutzen in den Förderraum B.
A R B E I T S W E I S E L U F T S T E U E R S Y S T E M
Vorsteuerkolben PS
Druckluft-
einlass
Vorsteuer-
ventil
Mittelblock
Die Förderleistung der Pumpe ist durch Regulieren
der Arbeitsluft manuell oder automatisch von der
Maximalleistung bis auf Null regelbar. Die Pumpe ist
überlastsicher. Wenn der Gegendruck die Höhe des
Arbeitsluftdruckes (max. 8,6 bar) erreicht, bleibt die
Pumpe stehen und läuft bei Druckentlastung sofort
weiter. Sie kann auch ohne Schaden trocken laufen.
Druckrohr-Auslass
offen offen
A B
ge- ge-
schlos- schlos-
sen sen
Saugrohr-Auslass
Bild 2: Ist die Endstellung erreicht, wechselt das
Luftsteuerventil und leitet die Druckluft hinter die andere
Membran, so dass das Fördergut aus dem Förderraum
B in den Druckstutzen verdrängt wird, während im
Förderraum A der Ansaugvorgang stattfindet.
Steuerventil-
gehäuse
Steuerventil-
kolben
Schalldämpfer
Schalldämpfer-
platte
Durch die Boxer-Arbeitsweise der beiden Membranen
wird die Strömungsgeschwindigkeit in der Pumpe auf
die halbe Fördergeschwindigkeit reduziert.
Dies mindert den Verschleißeffekt bei abrasiven
Medien und wirkt sich sehr günstig auf hochviskose
und scherempfindliche Flüssigkeiten aus.
ge-
schlos-
offen
sen
A
ge-
offen schlos-
sen
Bild 3: Die Wiederholung dieser Vorgänge bewirkt
die Förderfunktion der Pumpe, wobei die Kugelventile
wechselweise öffnen und schließen.
Das Herz des patentierten Luftsteuersystems Pro-Flo® Shift ist das Steuerventil. Die
Konstruktion des Steuerventils beruht auf einem asymmetrischen Steuerkolben
bei dem die kleine Fläche des Steuerkolbens ständig mit Druckluft beaufschlagt ist,
während die große Fläche über das Vorsteuerventil be- oder entlüftet wird und den
Kolben damit bewegt.
Der Steuerkolben leitet die Druckluft in eine Luftkammer, während gleichzeitig die
andere entlüftet wird. Die Luft bewegt die Membran-/Kolbenstangeneinheit auf eine
Seite, drückt dabei das Fördermedium aus der Pumpe, während es auf der anderen
Seite angesaugt wird.
Sobald die Kolbenstange das Hubende erreicht hat, betätigt der innere Membranteller
das Vorsteuerventil, der das große Ende des Luftventilkolbens unter Druck setzt.
Durch Neupositionierung des Steuerventilkolbens wird die Druckluft in die andere
Luftkammer geleitet. Der Luftsteuerkolben erlaubt ungehinderten Durchfluss der Luft
in die Luftkammer während des überwiegenden Teils des Hubes. Kurz vor Erreichen
der Endlage erfolgt eine erhebliche Reduktion des Luftdurchsatzes durch den
Luftsteuerkolben.
7
Druckrohr-Auslass
B
Saugrohr-Auslass
ge-
schlos-
sen
A
offen
