Inhaltszusammenfassung für Brunner BSV 30

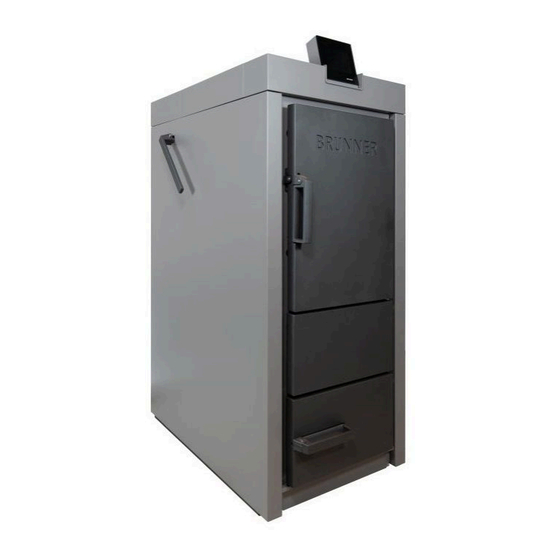

- Seite 1 Bedienungsanleitung BRUNNER Scheitholzvergaser BSV 20/30 ©2023...
- Seite 2 Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 3 Anforderungen an Brennstoff und Wasserqualität..............12 2.4.1 Scheitholz........................12 2.4.2 Wasser.......................... 15 Bedienkonzept......................16 Lizenzen............................16 Datenschutzerklärung der Ulrich Brunner GmbH............... 17 Übersicht der Anzeigen.......................18 Menüleisten..........................19 Details zu den Symbolen und Farben der Anzeigen..............22 Eigene Einstellungen........................23 3.6.1 Individualisierung des Displays-BSV................23 3.6.2...
- Seite 4 Außerbetriebnahme, Entsorgung................92 Verpackung entsorgen........................ 92 Heizkessel vorübergehend außer Betrieb nehmen..............92 Heizkessel außer Betrieb setzen....................93 Heizkessel entsorgen........................93 Technische und handelsübliche Daten..............94 Konformitätserklärung BSV......................94 Maßblätter............................95 9.2.1 Abscheider........................96 Technische Daten........................97 Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 5 Vorwort Funktion der Anleitung Dieses Dokument informiert Sie über den BRUNNER Scheitholzkesselvergaser BSV 20/30. Sie finden unter anderem Informationen zu: • Sicherheit und Gefahren • Montage, Installation und Inbetriebnahme • Produktbeschreibung und Funktionsweise • Bedienung und Steuerung • Reinigung und Wartung •...
- Seite 6 Verwendung für Tätigkeiten oder Aktionen, die mehrere Schritte enthalten und bei denen die zeitliche Rei- henfolge der einzelnen Handlungsschritte eingehalten werden muss. 1. Erster Handlungsschritt; 2. Zweiter Handlungsschritt; 3. Dritter Handlungsschritt. → Endergebnis Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 7 Darstellung der Displaysprache in der Anleitung Bei Beschreibungen der Einstellungen am BRUNNER Touch-Display wird die Displaysprache optisch fett dargestellt. Zu Ihrer Sicherheit 1.6.1 Gefahren und Sicherheitsmaßnahmen Die Montage, Installation und Wartung darf nur durch einen Fachbetrieb durchgeführt werden. • Führen Sie nur Tätigkeiten aus, die in der vorliegenden Anleitung beschrieben sind.
- Seite 8 EnEG-Gesetz zur Einsparung von Energie in Gebäuden (Energieeinsparungsgesetz-EnEG) die EnEV (Energieeinsparverordnung) die Muster-Feuerungsverordnung (MFeuVo) der jeweiligen Bundesländer (FeuVo) die Landesbauordnung (BO) und die Liste der technischen Baubestimmungen staatliche, regionale Bauordnungen und Heizraumeinrichtungen. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 9 VDI 2035 Vermeidung von Schäden in Warmwasser-Heizungsanlagen VDI 4708 Heizungsanlagen - Druckhaltung, Entlüftung, Entgasung - Druckhaltung. 1.6.4 Konformität Hiermit erklären wir als Hersteller, dass dieses Produkt BRUNNER Scheitholzverga- ser BSV 20/30 den grundlegenden Richtlinien zur Inverkehrbringung in der EU ent- spricht. 1.6.5 Pflichten des Naturkraftpartners Um die einwandfreie Funktion des BSV 20/30 zu gewährleisten, beachten Sie folgende Vorgaben:...
- Seite 10 Für bestimmte Personen kann der Kontakt zu diesen Flächen gefährlich werden. Gehen Sie vorsichtig um. Temperatur- Pos. Bezeichnung bereich (circa °C) Hebel für Abreinigung 54-63 Füllraumtür 50-55 Griff Füllraumtür Frontblende Mitte 35-40 Brennraumtür Griff Brennraumtür 54-63 Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 11 Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der zum Heizkessel zugehörigen Be- triebsanleitung und Bedienungsanleitung. Der Betreiber eines Brunner-Heizkessels ist nach der Verordnung über energiespa- renden Wärmeschutz und energiesparende Anlagentechnik bei Gebäuden (Energie- Einsparverordnung - EnEV) § 11 verpflichtet, die Anlage regelmäßig zu warten und Instand zu halten.
- Seite 12 - Trockenes, naturbelassenes Scheitholz mit einem Wassergehalt von höchstens 20%; - Das Brennholz ist gespalten und an die Größe des Füllschachtes angepasst; - Das Scheitholz sollte eine Länge von ca. 50 cm und eine Kantenlänge von max. 10 cm aufweisen. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 13 Scheitlänge 33 cm Scheitlänge 33 cm Scheitlänge 33 cm Buche 1,00 0,68 0,42 Fichte 1,00 0,62 0,40 Buche 1,48 1,00 0,62 Fichte 1,62 1,00 0,64 Buche 2,38 1,61 1,00 Fichte 2,52 1,55 1,00 © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 14 1. Lagern Sie Ihr Brennholz an sonnigen, gut durchlüfteten Flächen (Süd- und Westseiten Ihres Gebäudes); 2. Schaffen Sie einen trockenen Hintergrund (Paletten oder Rundhölzer); 3. Lagern Sie Ihr Brennholz mit mindestens 15 cm Abstand zum Boden; 4. Im Kreuzstapel geschichtet trocknet Ihr Brennholz besonders schnell; Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 15 Grund gibt es entsprechende nationale Vorgaben wie z. B. in Deutschland die VDI 2035, in Österreich die ÖNORM H 5195-1 und ähnliche Vorschriften. BRUNNER empfiehlt deshalb, die Heizungsanlage mit entsprechend behandeltem Wasser zu befüllen und nachzufüllen. Bei den zuständigen Wasserversorgungsunternehmen können die Trinkwasseranalysen für das jeweilige Versorgungsgebiet angefragt werden.
- Seite 16 Bitte geben Sie bei Ihrer Anfrage auch das Model Please include the type of product for which you des Gerätes an, für welches Sie die Quelltexte er- want to receive the source code in your request. halten wollen. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 17 Ulrich Brunner GmbH Hinweise zum Schutz Ihrer persönlichen Daten Die Ulrich Brunner GmbH ist stets bemüht nur die personenbezogenen Daten zu speichern und zu verarbei- ten, die notwendig und unverzichtbar sind bzw. deren Speicherung und Verarbeitung vom Gesetzgeber vor- geschrieben ist.
- Seite 18 Motorische - Rücklaufanhebung verschieden dargestellt, oder ausgeblendet Rücklauftemperatur Temperaturanzeige der Rücklauftemperatur je nach aktuellem Betriebszustand wird die Flamme farblich darge- Brennkammer stellt Füllraum je nach Füllungsgrad mit Scheitholz gibt es unterschiedliche Anzeigen Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 19 Folgende Parameter können auf dieser Seite abgelesen werden: Kesselleistung (kW), Kessel- temperatur (ºC), Temperatur im Brennraum (ºC), Temperatur der Abgase (ºC); Lambdasonde (% Restsauerstoffgehalt); Rücklauftemperatur (ºC) und Temperatur im Pufferspeicher oben (ºC). © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 20 Sie werden 3 bzw. 1 Tag vorher daran erinnert. Sie bekommen Hinweise zu notwendigen vorbereitenden Tätigkeiten. Zeitgereicht erfolgt automatisch der Kesselstart. Die Farbe dieser Taste zeigt den aktuellen Stand der Funktion "Abgastest": weiß = inaktiv; grün = aktiv. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 21 → Die Anzeige des Touch-Displays wechselt in die Home-Ansicht. Info Diese Schaltfläche ist eine Hilfefunktion. Falls Fehlermeldungen vorliegen, wird die Schaltfläche Info orange hervorgehoben. Bei Hinweistexten bleibt die Schaltfläche grau und eine Quittierung der Hinweismeldungen ist möglich. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 22 Weltkugel = Anzeige bei einer myBRUNNER-local-Verbindung keine Erdkugel=kein Netzwerk Details zu den Symbolen und Farben der Anzeigen Füllraum Im Füllraum wird die Menge von Scheit- holz bildlich dargestellt: 100% voll bis leer: Zündung Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 23 Tür offen (nicht verriegelt) Eigene Einstellungen 3.6.1 Individualisierung des Displays-BSV Das Touch-Display der BRUNNER Anlagen ist durch verschiedene Darstellungsmöglichkeiten individualisier- bar. In diesem Kapitel werden alle Einstellungsmöglichkeiten der Display-Darstellung beschrieben. Berühren Sie die Schaltfläche Settings und geben Sie Ihren PIN-Code ein.
- Seite 24 → Die Einstellung wird übernommen. Mit dieser Einstellung wird nach der gewünschten Zeit der Bildschirmschoner aktiviert. Die Helligkeit des Displays einstellen Sie können die Helligkeit des Touch-Displays einstellen, um sie an die örtlichen Gegebenheiten anzupas- sen. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 25 3. stellen Sie die gewünschte Zeit - in Sekunden - ein: a) durch Antippen von + oder - oder b) durch Schieben des Reglers nach rechts oder links 4. Zur Bestätigung drücken Sie O.K. → Die Einstellung wird übernommen. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 26 Settings ( mit PIN-Code) / Bedienteil / Einstellungen / Zeitzone 2. Es erscheint ein Fenster zur Auswahl der gewünschten Zeit- zone: 3. Die Zeitzone auswählen; 4. Zur Bestätigung O.K. auswählen; → Die Einstellung wird übernommen. Abbildung 9: Display Indi- vidualisierung Zeitzonen Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 27 Design Sie können das Erscheinungsbild des Touch-Displays ändern, um es den örtlichen Gegebenheiten anzu- passen. Zur Auswahl haben Sie die Hintergrundfarbe des Displays: Weiß / Schwarz. Dieser Vorgang dauert ca. 1. Minute. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 28 1. Die Schaltfläche Menü antippen; 2. Die Schaltfläche Zündfreigabe (weiß hinterlegt) antip- pen; Es wird ein zusätzliches Auswahlfenster mit den Zündvari- anten: Automatisch, Start und Stopp eingeblendet. Abbildung 14: Zündfreigabe Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 29 Stopp: Der Zündvorgang ist deaktiviert / wird gestoppt. Abbildung 15: Zündfreigabe-Auswahlfenster In Verbindung mit einer BRUNNER Heizzentrale bzw. einer Erweiterungsplatine Basis: falls mehrere Wärmeerzeuger vorhanden sind, können Sie festlegen, in welcher (ökologischen) Reihenfolge die Wärmeerzeuger automatisch zugeschaltet werden. Es können maximal drei Wärmeerzeuger (Zündfrei- gabe 1 bis 3) hinterlegt werden und jeweils nur eine Einstellung pro Zündfreigabe.
- Seite 30 Extern (ST52): Der Heizkessel zündet automatisch, wenn z.B. eine eingestellte Mindesttemperatur einer bauseitigen Wärmequelle (z. B. Heizzentrale Fremdhersteller) eingestellt ist. Heizzentrale: die BRUNNER Heizzentrale BHZ oder die Erweiterungsplatine Basis übernimmt die Freiga- be der Zündung Onbord-HZ: Die Steuerung des BSVs übernimmt die Zündfreigabe.
- Seite 31 Bei der Sperrung des Scheitholzkessels wird die Balkenanzeige des Reinigungsbedarf (einsehbar un- ter: Status des Menübalkens) automatisch wieder auf Null gesetzt. Die Anzeige für den Service-Bedarf wird nur vom Fachbetrieb, nach erfolgten Wartungsarbeiten gesetzt. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 32 2. Bei Abgastest: später und unter am geben Sie das Datum ein bzw. unter um geben Sie die Uhrzeit ein; 3. Bei Autom.Start: Ein beginnt der Kessel die Vorbereitungen automatisch; Falls Sie Aus auswählen, werden die Hinweise nur angezeigt. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 33 Abgastest dann - eventuell - sofort gestartet werden. Hinweis Sicherstellung der Wärmeabfuhr In Verbindung mit der Heizzentrale BRUNNER (BHZ) oder mit der BRUNNER-Erwei- terungsplatine Basis, eventuell mit der EWP Heizkreise werden zur Sicherstellung der Wärmeabfuhr alle angeschlossenen Heizkreise auf Wärmeabfuhr gestellt (unab- hängig davon, ob freigegeben oder nicht).
- Seite 34 1. Rufen Sie das Menü Heizkreis auf: entweder durch Anklicken des Grafikelements des jeweiligen Heizkreises aus der Home-Ansicht oder durch Anklicken des Symbol "Heizung" aus der oberen Menüleiste und danach die Schaltfläche des betreffenden Heizkreises; Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 35 18-24 wird die ganze Zeile orange (= Heizung aktiv) bzw. grau (= Heizung inaktiv) markiert. Durch Antip- pen einzelner Kästchen können diese orange bzw. grau markiert werden. Die Werksprogramme können nicht überschrieben werden. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 36 → Das neue Programm für den Heizkreis 1 wurde unter einem neuen Namen gespeichert. 3.6.7 Programm für Warmwasser einstellen Sie können ein schon eingestelltes Programm wählen oder ein neues Programm eingeben (ana- log "Heizprogramme auswählen bzw. erstellen") Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 37 Nach Ablauf der eingestellten Abwesenheitszeit stellt die Anlage automatisch wieder auf Ihr Programm um. Das Abwesenheitsprogramm kann sowohl für die Heizung (einen oder mehrere Heizkreise), wie auch für das Warmwasser eingestellt werden. (Hier am Beispiel für einen Heizkreis) © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 38 Sie die Abwesenheitstage eingeben können. Logischerweise erscheint während der Abwesenheitszeit in der Kopfzeile des Warmwasserspeichers die Status-Anzeige Aus. Die noch aktive Abwesenheitszeit wird im Menü Wasser in der Schaltfläche Abwesen- heit angezeigt (Count-Down). Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 39 Frostschutz ab + dT Frostschutz werden die Pumpen ausgeschaltet. Die Absenkart Auskühlschutz verhält sich im Prinzip wie der Frostschutz, mit dem Unterschied, dass hier als Temperaturschwelle 5°C gilt und die Heizkreisvorlauftemperaturen entsprechend der Heizkennlinien geregelt werden. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 40 Umwälzpumpen der Heizkreise (z. B. HK-Pumpe aus, da minimale bzw. maximale Vorlauftemperatur über- schritten; Der Heizkreis ist auf „AUS“ konfiguriert und hat eine Vorlauftemperatur von Tmin-Puffer automa- tisch eingeschaltet. Sind die Umwälzpumpen bereits aktiv, dann entfällt diese Funktion. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 41 Dafür: Settings / PIN-Eingabe / Anlage und mit dem Pfeil zur Seite Anlage 2 wechseln . Hier befindet sich die Schaltfläche E-Mail Benachrichtigung. Abbildung 20: Anlage Seite 1 Abbildung 21: Anlage Seite 2 © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 42 Wenn Sie der Endkunde sind, also der Betrei- ber der BRUNNER-Anlage ("Kunde") drücken Sie auf das graue Feld. Wenn Sie möchten, dass der Handwerker ("HW") also der Heizungsbauer die Hinweise und Meldungen Ihrer Anlage bekommt, klicken Sie auf das graue Feld "HW".
- Seite 43 Fernzugriff über myBRUNNER Voraussetzungen und Hinweise Voraussetzungen für den Online-Zugriff auf die BRUNNER Heizung 1. Sie haben eine BRUNNER Heizung mit Touchdisplay; 2. Das Touchdisplay muss den Software-Stand Release 4.0 (ab Dezember 2013) oder höher verfügen; 3. Erforderlich ist eine Internetanbindung zwischen Touchdisplay und Internetzugang (Router) im Gebäude. Die Inter- net-Flat Rate ist für einen sinnvollen Betrieb angeraten.
- Seite 44 Hinweise zur Freischaltung zum Service-Zugriff Die Freigabe zu Service-Zwecken ist entweder dem Heizungsbauer oder dem BRUNNER-Service möglich. Gleichzeiti- ge Zuschaltung beider Fachleute ist nicht möglich. Bedienteile mit Internet verbinden Funktionsprinzip myBRUNNER: Für den Fernzugriff auf die persönliche Hei- zungsanlage via Internet (myBRUNNER) muss das BRUNNER Touchdisplay mit dem Internet- zugang des Gebäudes verbunden werden.
- Seite 45 1.1. www.mybrunner.de aufrufen; 1.2 Schaltfläche Jetzt registrieren an- klicken; Es erscheint das Fenster: 1.3 Kontaktdaten (Name, Adresse) an- geben; die mit * markierten Felder sind Pflichtfelder; 1.4 Nach Eingabe auf weiter klicken; © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 46 Name der ersten Freundin? Name des ersten Haustiers? Für Sie bedeutende Jahreszahl? Ihr Lieblingsrestaurant? Geben Sie eine passende Antwort, die zur Bestätigung der Sicherheit später notwendig ist. 1.10 Nach Eingabe auf die Schaltfläche Jetzt registrieren klicken. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 47 1.11 Die Aufnahme Ihrer Registrierung wird angezeigt: 2. E-Mail-Postfach - Registrierungsbestätigung 2.1 Öffnen Sie die Mail vom "websys- tem" und im Betreff: "Brunner Zentrale Benutzerverwaltung: Registrierungs- bestätigung" 2.2 Klicken Sie auf den Link; 3. Anmelden 3.1 Klicken Sie auf Anmelden ©...
- Seite 48 Um zu sehen ob Sie eine Internetverbindung am Touchdisplay haben, schauen Sie auf die Grafik (Erdkugel) unten rechts am Touchdisplay. Bei exis- tierender Internetverbindung (Netzwerk aktiv) ist die Erdkugel grau. Abbildung 22: Mit Internetverbindung (graue Erdkugel) Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 49 Um zu sehen ob Sie eine Internetverbindung am Touchdisplay haben, schauen Sie auf die Grafik (Erdkugel) unten rechts am Touchdisplay. Bei exis- tierender Internetverbindung (Netzwerk aktiv) ist die Erdkugel grau. Abbildung 23: Mit Internetverbindung (graue Erdkugel) © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 50 4.5 Mit der Pfeiltaste nach unten na- vigieren: 4.6 WLAN einrichten: - WLAN-Name auswählen. Falls beim WLAN-Name Ihr gesuch- ter Name nicht zur Auswahl steht, klicken Sie auf Suche 4.7 WLAN-Password ein- geben und O.K. klicken Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 51 4.8 Mit der Pfeiltaste nach oben na- vigieren 4.9 Klicken: 5. myBRUNNER am Touchdisplay einrichten 5.1 Klicken: © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 52 BRUNNERanlage muss regis- triert werden. Dafür klicken Sie die Schaltfläche Neues Bedienteil. HINWEIS: Falls Sie vorher ein anderes Bedienteil registriert hatten, klicken Sie hier auf die Schaltfläche Weite- res Bedienteil hinzufügen. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 53 Ihnen gewünschte Benennung der Anlage angeben. 7.4 Am Ende auf Registrieren kli- cken. 8. Registrierung am Touchdisplay abschließen 8.1 Bestätigen Sie die Anzeige der erfolgreichen Registrierung mit O.K. 8.2 Settings verlassen (mit OK) © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 54 Anlage vom mobilen Gerät durch myBRUNNER.de ma- chen. Ausnahme sind die Parame- terebenen unter Settings. Währenddessen haben Sie folgen- de identische Anzeige am Touchdis- play: → Die Registrierung ist abgeschlossen. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 55 Ihre Kontakt- daten zu ändern oder eine erweiter- te Sicherheit anwenden, gehen Sie auf Mein Profil. Die aktuelle Übersicht Ihrer Anla- ge erscheint auf dem Bildschirm Ih- res PCs, Notebooks, Tablets oder Smartphones. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 56 Einstellungen bzw. Veränderungen der Parameter unter der Schaltfläche Settings können nicht über einen Fernzugriff unternommen werden. Ausnahme ist der von Ih- nen freigegebene Zugriff für den Heizungsbauer oder für die Firma BRUNNER . Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 57 4.3.3 Freigabe für den Service-Zugriff Der Anlagenbesitzer muss für den Service-Zugriff dem BRUNNER-Mitarbeiter bzw. Handwerker die Freigabe erteilen. Dies erfolgt auch mittels eines festen Service-PIN-Codes, der im Nutzerkonto angegeben ist. 1. Melden Sie sich auf www. mybrunner.de an (siehe log-in) 2.
- Seite 58 3. Vom BRUNNER-Service bzw. Handwerker bekommen Sie den Service-PIN. Geben Sie diesen 6stelligen numerischen PIN-Code ein. BRUNNER-Service-Code = 293068. Bitte schreiben Sie Ihren Familien- name und Ort. Der Betreiber kann jederzeit die Freigabe entziehen. Bei erfolgter Zuschaltung ist die An-...
- Seite 59 Beide Tätigkeiten sind nur über einen Browser via mybrunner.de/com möglich. 4.3.5 Netzwerk-Anzeigen Anzeige bei einer myBRUNNER-Verbindung Anzeige für eine bestehende Netzwerk-Verbindung, egal ob WLAN oder LAN. Anzeige bei einer myBRUNNER-Local-Verbindung keine kein Netzwerk Erdkugel © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 60 Uhr (Digital- oder Analog- uhr) angezeigt. Der deaktivierte Zeitabgleich wird mit einem grauen Kästchen dargestellt. Der Abgleich der Uhrzeit bzw. Datum mit dem BRUNNER-Netzwerk kann jederzeit aktiviert werden. WLAN einrichten 4.4.1 WLAN einrichten - während der Inbetriebnahme Die Inbetriebnahme ist benutzerdefiniert. Dieser erstmalige Prozess umfasst die gesamte BRUNNER-Netz- werkumgebung bzw.
- Seite 61 4.4.2 WLAN aktivieren 1. Klicken Sie in der oberen Menüleiste auf Settings 2. Geben Sie PIN-Code 9999 ein 3. Klicken Sie auf die Schaltfläche Bedienteil 4. Klicken Sie auf die Schaltfläche myBRUNNER © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 62 5. Es erscheint ein Dialogfenster: 6. WLAN einrichten: 6.1. WLAN-Name auswählen* *falls beim WLAN-Name Ihr gesuchter Name nicht zur Auswahl steht, klicken Sie auf Suche 6.2. WLAN-Passwort eingeben Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 63 Verriegelung der Tür Außentemperatur Falls die Steuerung - außer dem BSV auch noch andere BRUNNER-Anwendungen verknüpft - schalten Sie zur Home-Ansicht der BSV-Anwendung (mit 4). Überprüfen Sie ob der Betriebszustand des Kessels "StandBy" anzeigt. Eventuell warten Sie bis in den StandBy ankommt.
- Seite 64 → Die Ausbranddüse ist gereinigt. Abbildung 24: Fülltür öffnen Abbildung 25: Öffnungen der Abbranddüse Hinweis Der Ascheanteil hängt von der verwendeten Holzart ab. Deswegen prüfen Sie den Stand der Asche im Füllraum und ggf. leeren ihn. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 65 Abbildung 28: Bei Bedarf: Asche entfernen Vorsicht Die Asche kann heiß sein oder sie kann Glut ent- halten. Die Asche soll in einem unbrennbaren Be- hälter gelagert werden. Erst nach dem Abkühlen entsorgen. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 66 Dafür bewegen Sie 10-mal den Bedienhebel für die Reinigungsmechanik des Wärmetauschers. → Die Reinigung ist abgeschlossen. Abbildung 29: Reinigung vor jeder Feuerung Holz auflegen Der Kessel ist einem sicheren Betriebs- zustand, dann Sie können die Fülltüre öffnen. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 67 Zu Beginn dünneres Scheitholz auflegen. Das Scheitholz mit der Rinde nach unten legen. Handvoll Kleinholz, Spä- ne, Hackgut oder Pellets im vorderen Bereich des Füllraums, in der Nähe der Zündung, legen. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 68 Dabei auch: die Seite mit Rinde soll nach unten liegen. Info Der Kessel funktioniert nicht nur mit ei- nem voll Holz gefülltem Füllraum, son- dern auch mit einem Drittel bzw. der Hälfte gefülltem Füllraum. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 69 1. Die Schaltfläche Menü antippen; 2. Die Schaltfläche Zündfreigabe (weiß hinterlegt) antip- pen; Es wird ein zusätzliches Auswahlfenster mit den Zündvari- anten: Automatisch, Start und Stopp eingeblendet. Abbildung 30: Zündfreigabe © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 70 Stopp: Der Zündvorgang ist deaktiviert / wird gestoppt. Abbildung 31: Zündfreigabe-Auswahlfenster In Verbindung mit einer BRUNNER Heizzentrale bzw. einer Erweiterungsplatine Basis: falls mehrere Wärmeerzeuger vorhanden sind, können Sie festlegen, in welcher (ökologischen) Reihenfolge die Wärmeerzeuger automatisch zugeschaltet werden. Es können maximal drei Wärmeerzeuger (Zündfrei- gabe 1 bis 3) hinterlegt werden und jeweils nur eine Einstellung pro Zündfreigabe.
- Seite 71 Extern (ST52): Der Heizkessel zündet automatisch, wenn z.B. eine eingestellte Mindesttemperatur einer bauseitigen Wärmequelle (z. B. Heizzentrale Fremdhersteller) eingestellt ist. Heizzentrale: die BRUNNER Heizzentrale BHZ oder die Erweiterungsplatine Basis übernimmt die Freiga- be der Zündung Onbord-HZ: Die Steuerung des BSVs übernimmt die Zündfreigabe.
- Seite 72 Wiederholung der Meldung den Fachbetrieb kon- taktieren. falls existiert: der externe für den Betrieb muss Not Aus- KF102 Not Aus Not Aus Schalter wurde betätigt Eingang geschlossen sein Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 73 ST31 Verpolung. Rauchgas Fühler KF142 - Rauchgas Füh- Temperaturfühler KF142 Fachbetrieb kontaktieren defekt! ler ST31 Bruch. Rauchgas Rücklauf Fühler KF151 - Rücklauf Fühler Temperaturfühler Rück- KF151 Fachbetrieb kontaktieren defekt! ST32 Kurzschluss. lauf © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 74 Bei erneuten Fehler Fachbe- ST43 im Betrieb ist fehl- Fehler (ST43) trieb kontaktieren. geschlagen. KF331 - Abweichung Drehzahl Saug- KF331 Drehzahl Saugzug ST55 Ausfall Saugzug Fachbetrieb kontaktieren zug Fehler ist zu hoch. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 75 24V Hallsensor Hallsensor Saugzugge- KF663 Fachbetrieb kontaktieren Saugzuggebläse hat an- bläse gesprochen. KF664 - Multifuse Siche- PWM Pumpe rung 12V PWM-Ansteue- PWM-Ansteuerung Kes- KF 664 Fachbetrieb kontaktieren Multifuse rung Kesselpumpe hat selpumpe angesprochen. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 76 Jeder Hinweis- bzw. Fehlermeldung sind 5 unterschiedliche Szenarien der Signalisierung auswählbar. Da- bei verläuft die Hinweis- bzw. Fehlmeldung ein bestimmtes Szenarium durch, je nach eingestellter Fehler- setup-Einstellung. Diese wird werksseitig schon voreingestellt, kann aber in Absprache geändert werden. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 77 Reset nicht zum Quittieren des Fehlers führt, erscheint das Fehlerfenster erneut am Display. Bei der Fehlersetup-Einstellung Auto-Q: erfolgt eine Auto-Quittierung des Fehlers bzw. Hinweises und das Anzeigefenster schließt automatisch, da das Reset des Feh- lers automatisch durchgeführt wurde. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 78 - den Bedienhebel der Reinigungsmechanik Wärmetauscher 10 mal bewegen nach ca. 250 Entfernung von Asche aus dem Füllraum und der der Betreiber Betriebsstunden Brennkammer nach ca. 2000 der Fachbetrieb Wartungsarbeiten gemäß des Wartungsvertrages Betriebsstunden Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 79 B. Grüne Kästchen = 0 bis 60% der für den Service vorgesehenen Betriebsstunden sind vergangen; Also es verbleiben noch 40% der Betriebsstunden bis Sie den Fachbetrieb für Service-Arbeiten kontaktieren sol- len. Sobald die Anzeige auf "rot" steht, erscheint ein Pop-Up-Fenster mit dem entsprechenden Hinweis: © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 80 "sperren", also in einen sicheren Zustand bringen, um die Reinigung durchführen zu können. 1. Tippen Sie auf Menü; 2. Tippen Sie auf Gesperrt 3. Wählen Sie Ein aus. Abbildung 35: Display Menü - Einstellung Kessel gesperrt Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 81 Dem BSV 20/30 wurden 3 Reinigungswerkzeuge beige- legt: 1. Ascheschaufel 2. Aschekratzer 3. Reinigungsbürste Das Reinigungswerkzeug befindet sich bei der Lieferung im Inneren des Füllraumes. Bitte entnehmen Sie es und bewahren es in der Nähe des Heizkessels auf. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 82 4. Es erscheint die Anzeige mit dem Fenster: → Handreinigung = Der Kessel ist für die Handrei- nigung gesperrt. Dieser Hinweis erscheint auch in Abbildung 36: Display: Anzeige bei gefahrloser Reinigung der Home-Ansicht. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 83 Reinigung bei jedem Holznachlegen Abbildung 37: Bei der Reinigung wichtige Kesselteile Fülltür Brennkammertür Aschelade Hebel für Abreinigung Füllraum Öffnungen für die Zuluft Abbranddüse Brennraum Abbildung 38: Bei der Reinigung wichtige Kesselteile im Innern © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 84 → Die Ausbranddüse ist gereinigt. Abbildung 39: Fülltür öffnen Abbildung 40: Öffnungen der Abbranddüse Hinweis Der Ascheanteil hängt von der verwendeten Holzart ab. Deswegen prüfen Sie den Stand der Asche im Füllraum und ggf. leeren ihn. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 85 Abbildung 43: Bei Bedarf: Asche entfernen Vorsicht Die Asche kann heiß sein oder sie kann Glut ent- halten. Die Asche soll in einem unbrennbaren Be- hälter gelagert werden. Erst nach dem Abkühlen entsorgen. © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 86 Ausbranddüse; 4. Schließen Sie die Füllraumtür; Achtung: Bewahren Sie die Asche in einem nicht brennbaren Behälter auf oder entsorgen Sie sie, wenn die Asche gänzlich erkaltet ist; → Die Reinigung ist beendet. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 87 1. Überprüfen Sie anhand der Display-Anzeige, ob etwa 250 Betriebsstunden geleistet wurden; 2. Vergewissern Sie sich, dass sich der Heizkessel im Stand-by-Modus befindet (Falls nicht, wird er auto- matisch in einen sicheren Betriebszustand gefahren; Dieser Vorgang benötigt einige Minuten.) © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 88 13. Entnehmen Sie die Aschelade und bewahren Sie die Asche in einem nicht brennbaren Behälter auf oder entsorgen Sie sie, wenn sie gänzlich erkaltet ist; 14. Schließen Sie die Brennkammertür und setzen die Aschelade wieder ein; → Die Reinigung ist beendet. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 89 © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 90 Als Zubehör steht das Abscheiderset vertikal BSV (OTI) zur Verfügung. Für Reinigung und Wartung beachten Sie die Anleitungen des Herstellers - Oekosolve AG. Ersatzteile BSV Die detailierte Aufstellung der Ersatzteile finden Sie per QR-Code: Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 91 Das Ersatzteilheft steht Ihnen auch auf unserer Internetseite zur Verfügung: im Partnerbereich (Zugriffsdaten notwendig) unter https://www.brunner.de/partner/ . © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 92 1. Heizkessel ausbrennen- und abkühlen lassen. 2. Heizkessel vom Stromnetz trennen = betätigen Sie den Heizungsnotschalter. → Der Heizkessel ist außer Betrieb gesetzt. Um den Heizkessel wieder in Betrieb zu setzten, drücken Sie den Heizungsnotschalter. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 93 Wird der Heizkessel BSV 20/30 in Verbindung mit der Heizzentrale BRUNNER (BHZ) betrieben, darf der Heizkessel zur vorübergehenden Außerbetriebnahme nicht vom Stromnetz getrennt werden. Eine Unterbrechung der Netzspannung führt innerhalb der BRUNNER-Netzwerkum- gebung zu Fehlermeldungen auf den vorhanden Bediendisplays anderer Heizgeräte (z.
- Seite 94 Technische und handelsübliche Daten Konformitätserklärung BSV Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 95 Maßblätter Abbildung 47: BSV 20/ BSV 30 © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 96 9.2.1 Abscheider Als Zubehör zum Betrieb des Kessels mit elektrostatischen Abscheider steht das Abscheiderset BSV (OTI) zur Verfügung. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 97 Technische Daten BSV 20 und BSV 30 Parameter Einheit BSV 20 BSV 30 Nennwärmeleistung 21,1 Wärmeleistung Teillast 22,5 Kesselwirkungsgrad Nennwärmeleistung 92,6 92,0 Kesselklasse (EN 303-5/2012) Max. Betriebsdruck Maße Kesselmaße (B x T x H) 670 x 1177 x 1678 670 x 1177 x 1678 Einbringmaße (B x T x H)
- Seite 98 OGC bei Nennwärmeleistung mg/m NOx bei Nennwärmeleistung mg/m Emissionen gemäß den Anforderungen für Österreich-Art.15a; bezg. auf 13%O CO bei Nennwärmeleistung mg/MJ Staub bei Nennwärmeleistung mg/MJ OGC bei Nennwärmeleistung mg/MJ NOx bei Nennwärmeleistung mg/MJ Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 99 30,0 Brennstoff-Wirkungsgrad (η 85,7 85,2 Hilfsstromverbrauch bein Nennwärmeleistung (el 0,050 0,060 Hilfsstromverbrauch im Bereitschaftszustand (P 0,009 0,009 Raumheizungs-Jahres-Emissionen (bezg. auf 10% O , trockenes Abgas, 0°C, 1013 mbar) mg/m mg/m mg/m mg/m © 2023 Brunner GmbH Bedienungsanleitung BSV 20/30 (2.16)
- Seite 100 Prüfung und Freigabe durch Prüfinstitute Unsere Produkte sind von anerkannten Prüfinstituten ausreichend geprüft und freigegeben worden. Wir übermitteln bei Bedarf gerne die jeweiligen Berichte. Bedienungsanleitung BSV 20/30 (2.16) © 2023 Brunner GmbH...
- Seite 101 Tel.: +49 (0) 8721/771-0 E-Mail: info@brunner.de Aktuelle Daten unter: www.brunner.de BRUNNER Produkte werden ausschließlich vom qualifizierten Fachbetrieb angeboten und verkauft. Technische und sortimentsbedingte Änderungen sowie Irrtümer vorbehalten. Sämtliche Abbildungen können aufpreispflichtige Zusatzfunktionen bzw. Sonderausstattungen enthalten. Nachdruck und Vervielfältigung, auch auszugsweise, nur mit ausdrücklicher Genehmigung des Herausge- bers.
