Montageanleitung / Installation Guide

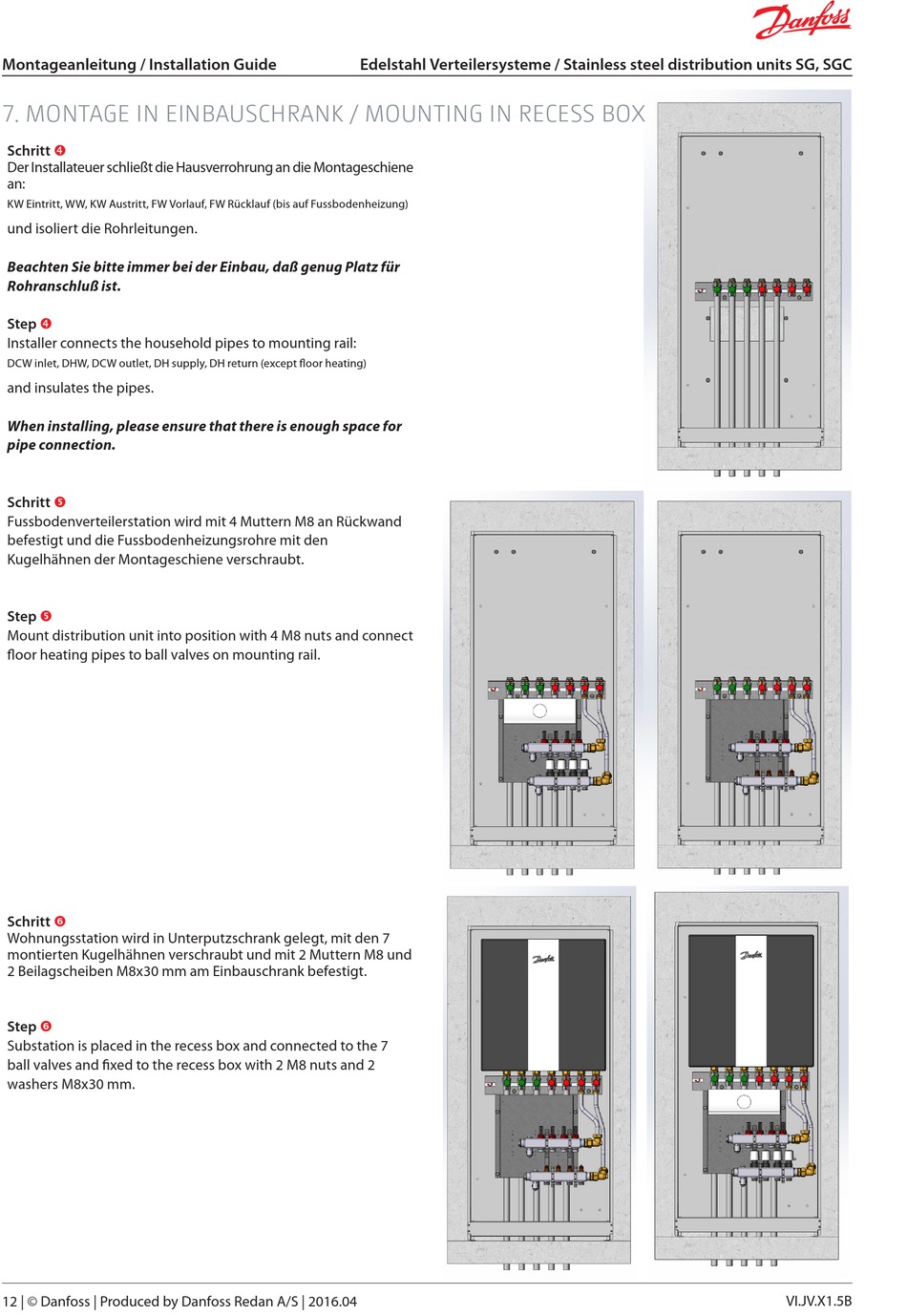

7. MONTAGE IN EINBAUSCHRANK / MOUNTING IN RECESS BOX
Schritt
Der Installateuer schließt die Hausverrohrung an die Montageschiene
an:
KW Eintritt, WW, KW Austritt, FW Vorlauf, FW Rücklauf (bis auf Fussbodenheizung)
und isoliert die Rohrleitungen.
Beachten Sie bitte immer bei der Einbau, daß genug Platz für
Rohranschluß ist.
Step
Installer connects the household pipes to mounting rail:
DCW inlet, DHW, DCW outlet, DH supply, DH return (except floor heating)
and insulates the pipes.
When installing, please ensure that there is enough space for
pipe connection.
Schritt
Fussbodenverteilerstation wird mit 4 Muttern M8 an Rückwand
befestigt und die Fussbodenheizungsrohre mit den
Kugelhähnen der Montageschiene verschraubt.
Step
Mount distribution unit into position with 4 M8 nuts and connect
floor heating pipes to ball valves on mounting rail.
Schritt
Wohnungsstation wird in Unterputzschrank gelegt, mit den 7
montierten Kugelhähnen verschraubt und mit 2 Muttern M8 und
2 Beilagscheiben M8x30 mm am Einbauschrank befestigt.
Step
Substation is placed in the recess box and connected to the 7
ball valves and fixed to the recess box with 2 M8 nuts and 2
washers M8x30 mm.
12 | © Danfoss | Produced by Danfoss Redan A/S | 2016.04
Edelstahl Verteilersysteme / Stainless steel distribution units SG, SGC
VI.JV.X1.5B
